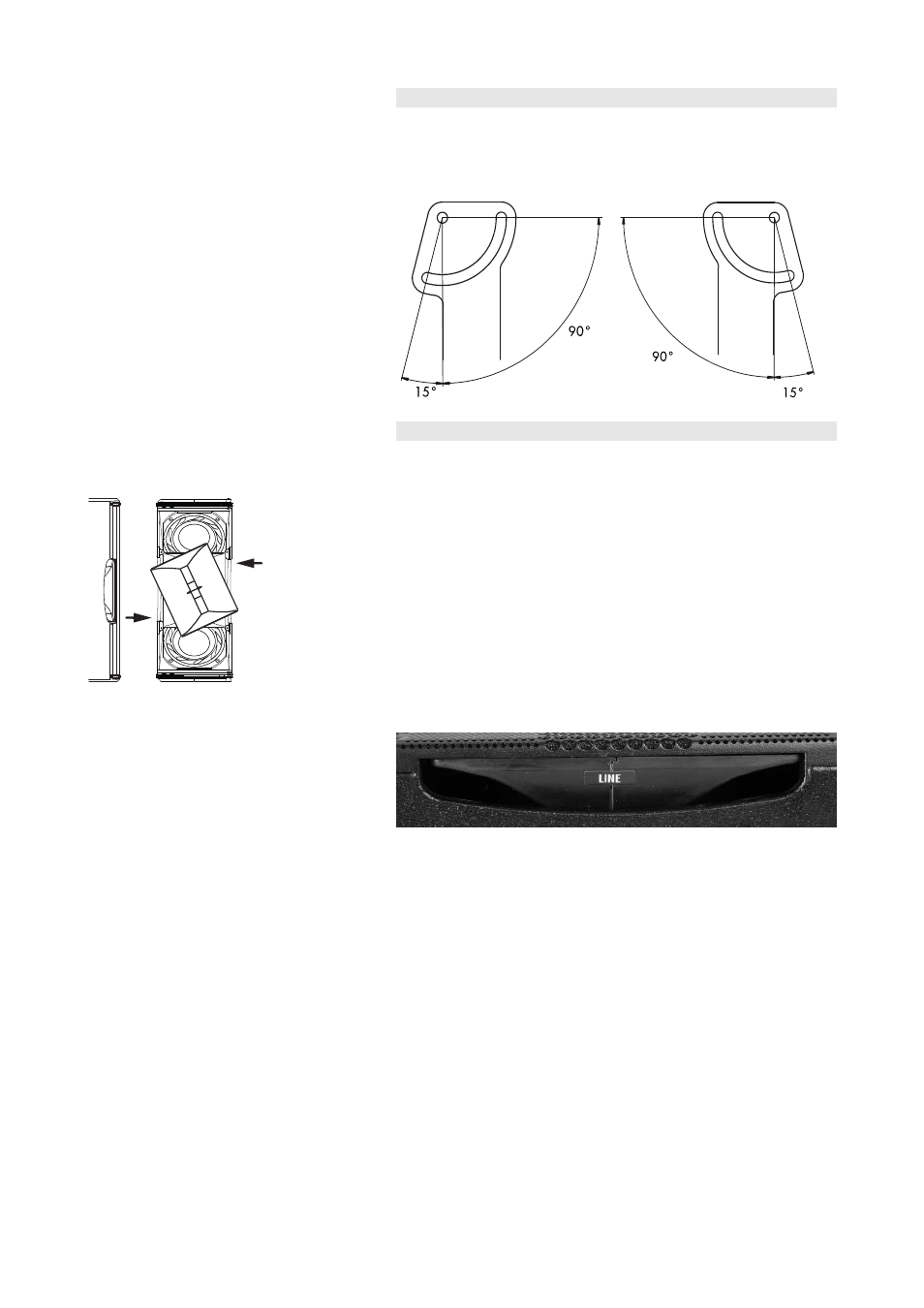

4. Vertikale Winkelbereiche
Je nach Art des Einsatzes (montiert auf einem Hochständer oder
geflogen) kann der Bügel auf zwei verschiedene Arten montiert werden
und ermöglicht die vertikale Ausrichtung des gesamten Aufbaus für
einen Winkelbereich von 105° (+15° bis -90° oder +90° bis -15°).
5. Vorbereitungen
T10 Lautsprecher
Drehen des Hochtonhorns an T10 Lautsprechern
Fig. 3: Drehen des Horns
(zur besseren Darstellung ohne Frontgitter)
Für T-Serie Arrays und Groundstacks müssen die T10 Lautsprecher als
Linienquelle eingestellt sein.
Um zwischen Punkt- und Linienquelle zu wechseln, kann das
Hochtonhorn auf einfache Weise um 90° gedreht werden. Das Horn ist
von außen durch Öffnungen an den Gehäuseseiten leicht zugänglich,
ohne dass das Frontgitter abgenommen werden muss.
Dies wird durch einen Drehmechanismus erreicht, der mit Stopp-
vorrichtungen für jede der beiden Einstellungen versehen ist und sich
werkzeuglos bedienen lässt.
Ob der T10 Lautsprecher als Linienquelle eingestellt ist, können Sie an
dem Label "LINE" auf dem Horn erkennen.
