1.1. Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien
Zustand.
Stck. d&b Code Beschreibung
1
Z5409
d&b Querbügel 10S
[1a]
1
Z5411
d&b Querbügel 12S
[1b]
jeweils einschließlich:
4
Sechskantschraube M10 x 25
[2]
4
Federring
[3]
4
Unterlegscheibe
[4]
2
Spaxschraube
[5]
1
D2960
Montageanleitung
1.2. Sicherheit
Allgemeine Sicherheit
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Befestigungs- bzw. Hängepunkte für den betreffenden Verwen-
dungszweck ausgelegt sind.
Überprüfen Sie die Zubehörkomponente vor jedem Einsatz.
Bestehen auch nur geringste Zweifel an der Funktion und Sicherheit
der Komponente, darf diese nicht eingesetzt werden
Belastbarkeit
Der Z5409 Querbügel 10S ist für eine Nennlast von 13 kg
(BGV C1) ausgelegt, was dem Gewicht eines 10S bzw. 10S-D
Lautsprechers entspricht.
Der Z5411Querbügel 12S st für eine Nennlast von 17 kg
(BGV C1) ausgelegt, was dem Gewicht eines 12S bzw. 12S-D
Lautsprechers entspricht.
1.3. Bestimmungsgemäßer Einsatz
Der d&b Z5409/Z5411 Querbügel 10S/12S darf ausschließlich
zusammen mit den d&b xS-Serie Lautsprechern 10S/10S-D
(Z5409) und 12S/12S-D (Z5411) gemäß der in dieser Anleitung
beschriebenen Verwendungsweise eingesetzt werden.

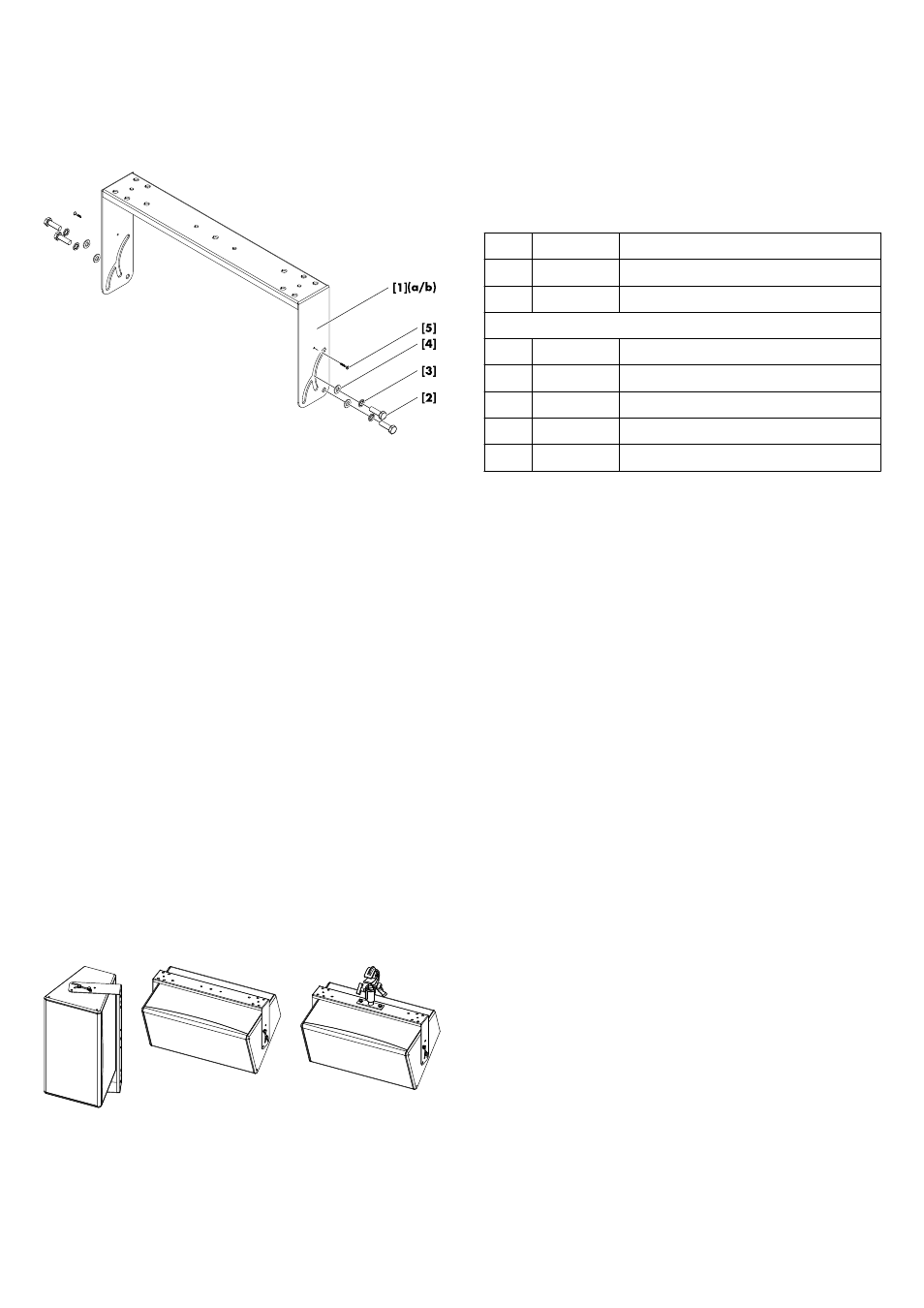

Abb. 1: Lieferumfang
Abb. 2: Z5409/Z5411 Montagebeispiele
