Der Querbügel kann auf folgende Arten eingesetzt werden:
– direkte Wandmontage.
– direkte Montage an Decken oder anderen geeigneten Oberflä-
chen.
– horizontal geflogen an Rohren und Traversen bis 70 mm mit
Z5010 TV-Zapfen und Z5012 Rohrkralle.
Hinweis: Montage und Bedienung dieser Zubehörkompo-
nenten entnehmen Sie bitte den jeweiligen Montageanlei-
tungen.
1.4. Montageoptionen und Winkeleinstellungen
In der Querstrebe des Bügels befinden sich verschiedene Boh-
rungen.
Über die beiden zentrierten 9 mm Bohrungen an beiden Enden der
Querstrebe kann der Bügel direkt an Decken, Wände oder andere
geeigneten Oberflächen montiert werden.
Die zwei zentrierten 9 mm Bohrungen im d&b Rastermaß von
115 mm dienen zur Aufnahme des Z5010 TV-Zapfens.
Zur Aufnahme des Z5044 Verbinders Querbügel MAX, des
Z5053 Ci60/Ci90 Gelenkverbinders oder des Z5054 Flugadap-
ters Ci60/Ci90 ist der Querbügel an beiden Enden der Quer-
strebe mit fünf Bohrungen ausgestattet.
In den Seitenschenkeln befinden sich jeweils eine 11 mm Bohrung
[a] und zwei kreisbogenförmige Langlöcher [b], [c].
Über die M10 Gewindeeinsätze an der Ober- und Unterseite des
Lautsprechergehäuses kann der Bügel in zwei Richtungen montiert
werden und ermöglicht Winkeleinstellungen im Bereich von 105°,
angefangen von +15° bis –90°. Die folgenden Montageoptionen
und Winkeleinstellungen sind möglich.
Option 1
Der Bügel wird so an den Lautsprecher montiert, dass Bohrung
[a]
zur Lautsprecherfront zeigt. Beide Schrauben befinden sich in Lang-
loch [b].
Der vertikale Winkel kann in einem Bereich von 30°, angefangen
von 0° bis –30°, eingestellt werden.
Option 2
Der Bügel wird so an den Lautsprecher montiert, dass Bohrung
[a]
zur Lautsprecherrückseite zeigt. Eine Schraube befindet sich in Boh-
rung [a] und die zweite Schraube wird in die Achse von Langloch
[b] und Langloch [c] gesetzt, wobei die Schraube sich in Langloch
[c] bewegt.
Der vertikale Winkel kann in einem Bereich von 60°, angefangen
von –30° bis –90°, eingestellt werden.

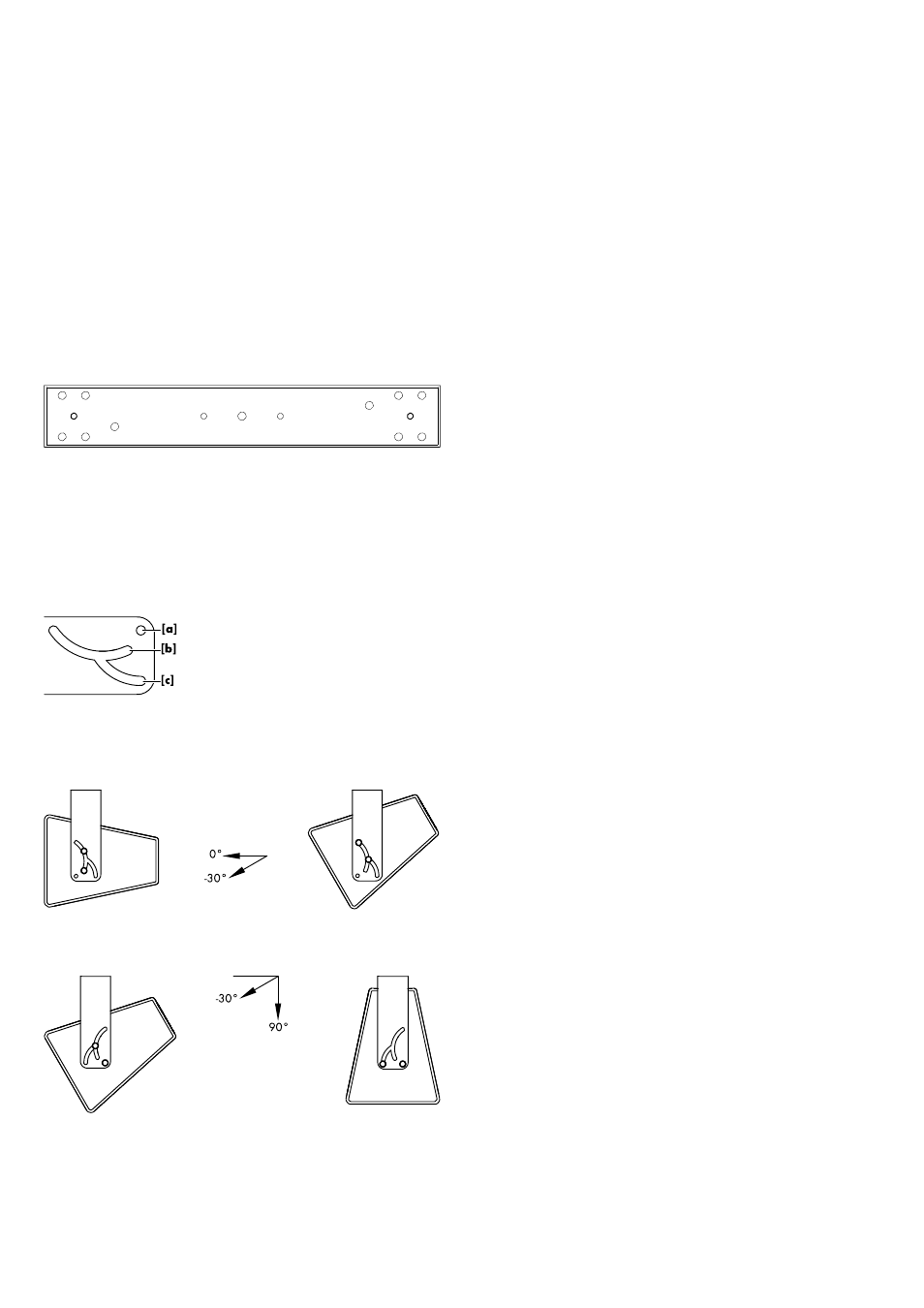

Abb. 3: Z5409/Z5411 Bohrungen
