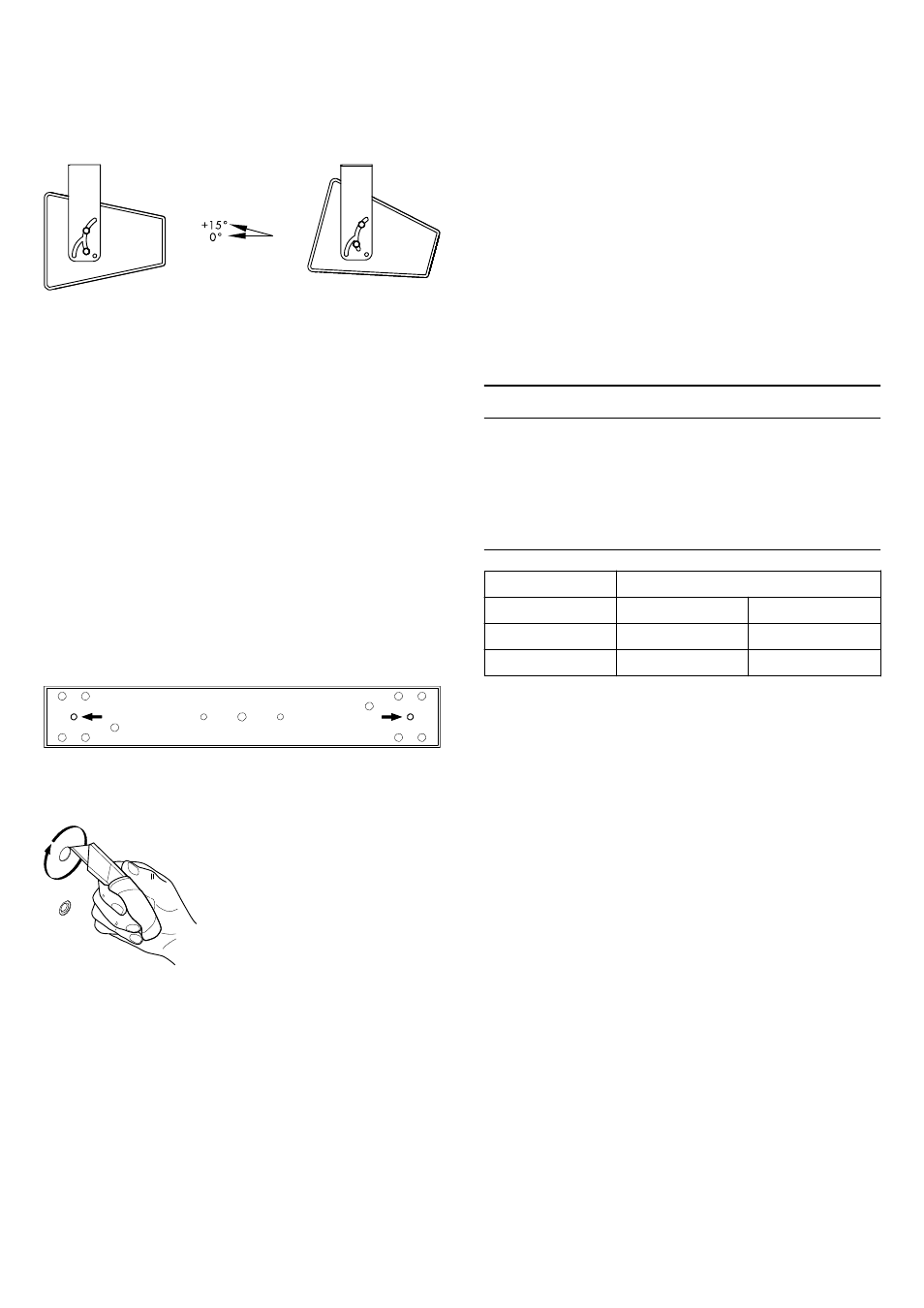

Option 3
Der Bügel wird so an den Lautsprecher montiert, dass Bohrung

[a]

zur Lautsprecherrückseite zeigt. Beide Schrauben befinden sich in

Langloch

[b].

Der vertikale Winkel kann in einem Bereich von 15°, angefangen

von 0° bis +15°, eingestellt werden.

1.5. Montage

Wand- bzw. Deckenmontage des Querbügels

ACHTUNG!

Verwenden Sie nur Befestigungsmaterial, das für die vorgesehene

Anwendung geeignet ist.

Beachten Sie die auftretenden Auszugskräfte, die auf das Befesti-

gungsmaterial wirken. Die Nennauszugskräfte für die jeweilige

Anwendung (Wand- oder Deckenmontage) können der folgenden

Tabelle entnommen werden.

Anwendung

Nennauszugskraft

10S

12S

Wandmontage

250 N

300 N

Deckenmontage

150 N

200 N

Verwenden Sie für die Wand- oder Deckenmontage die in der

nebenstehenden Grafik markierten Bohrungen, um eine ausrei-

chende Auflagefläche zu gewährleisten.

Eine entsprechende Bohrschablone ist in dieser Montageanleitung

enthalten. Siehe Þ Kapitel 2. "Bohrschablonen" auf Seite 8.

Vorbereitung des Lautsprechers
Auf der Ober- und Unterseite des Lautsprechergehäuses befinden

sich jeweils zwei M10 Gewindeeinsätze. Die Gewindeeinsätze

sind durch Blindkappen in Gehäusefarbe verdeckt.

Um die Blindkappen zu entfernen, gehen Sie wie folgt vor:
1.

Schneiden Sie die Kappen entlang der vorgestanzten Ausspa-

rung mit einem geeigneten Cutter-Messer aus.

2.

Entfernen Sie die Kappen vorsichtig und achten Sie darauf,

dass sich die eigentliche Gehäusebeschichtung nicht ablöst.

d&b Z5409/11 Querbügel 10S/12S, Montageanleitung (1.2 DE)

6
