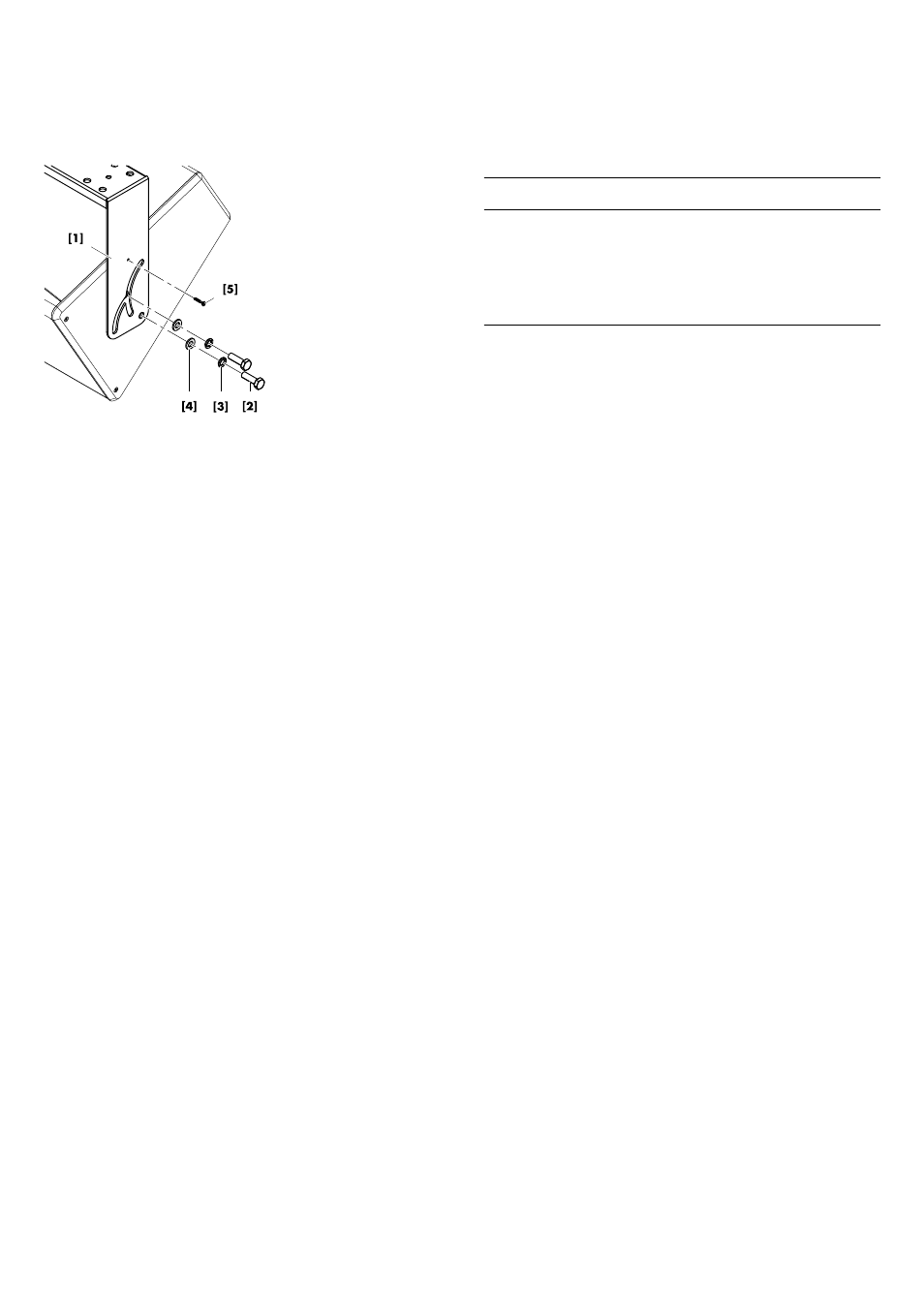

Montage am Lautsprecher
ACHTUNG!
Verwenden Sie nur die im Lieferumfang enthaltenen und somit spe-
zifizierten Schrauben [2]. Andernfalls besteht die Gefahr einer
Beschädigung der Gewindeeinsätze.
Verwenden Sie immer die Federringe [3] und U-Scheiben [4] als
Sicherung gegen Lösen der Schrauben.
Benötigtes Werkzeug:
– Gabel- oder Ringschlüssel (SW17)
1. Setzen Sie den Lautsprecher in den vorbereiteten Bügel ein.
2. Setzen Sie die Schrauben zusammen mit den Federringen und
U-Scheiben ein.
3. Richten Sie den Lautsprecher aus und ziehen Sie die
Schrauben fest.
4. Der eingestellte Winkel kann ggf. mit der mitgelieferten Spax-
schraube [5] zusätzlich fixiert werden.
d&b Z5409/11 Querbügel 10S/12S, Montageanleitung (1.2 DE) 7
