ZENNER SINGLE-JET METERS - Handbuch

SAP128779_110609
©
Römerstadt 4, D - 66121 Saarbrücken, Telefon +49 681 99 676-30, Telefax +49 681 99 676-3100
[email protected], www.zenner.com
ZENNER International GmbH & Co. KG
Kom
Montageanleitung
ZENNER-Block für Minolist 2”
Montageblock mit integriertem Ventil
für Wasserzähler Minolist ®
Der ZENNER-Block 2“ dient der optimalen Ausrichtung von Absperrventilen und Wasserzählern.
Er besteht aus zwei einteiligen Unterputzstücken Minolist 2” mit integrierten Kolbenschiebern. Durch eine
Sägenut lässt sich der ZENNER-Block schnell vom Duo- zum Monoblock trennen. Einbautiefen über 80 mm
können später mit Rosettenverlängerungsringen und zweiteiligen Spindelverlängerungen ausgeglichen
werden.

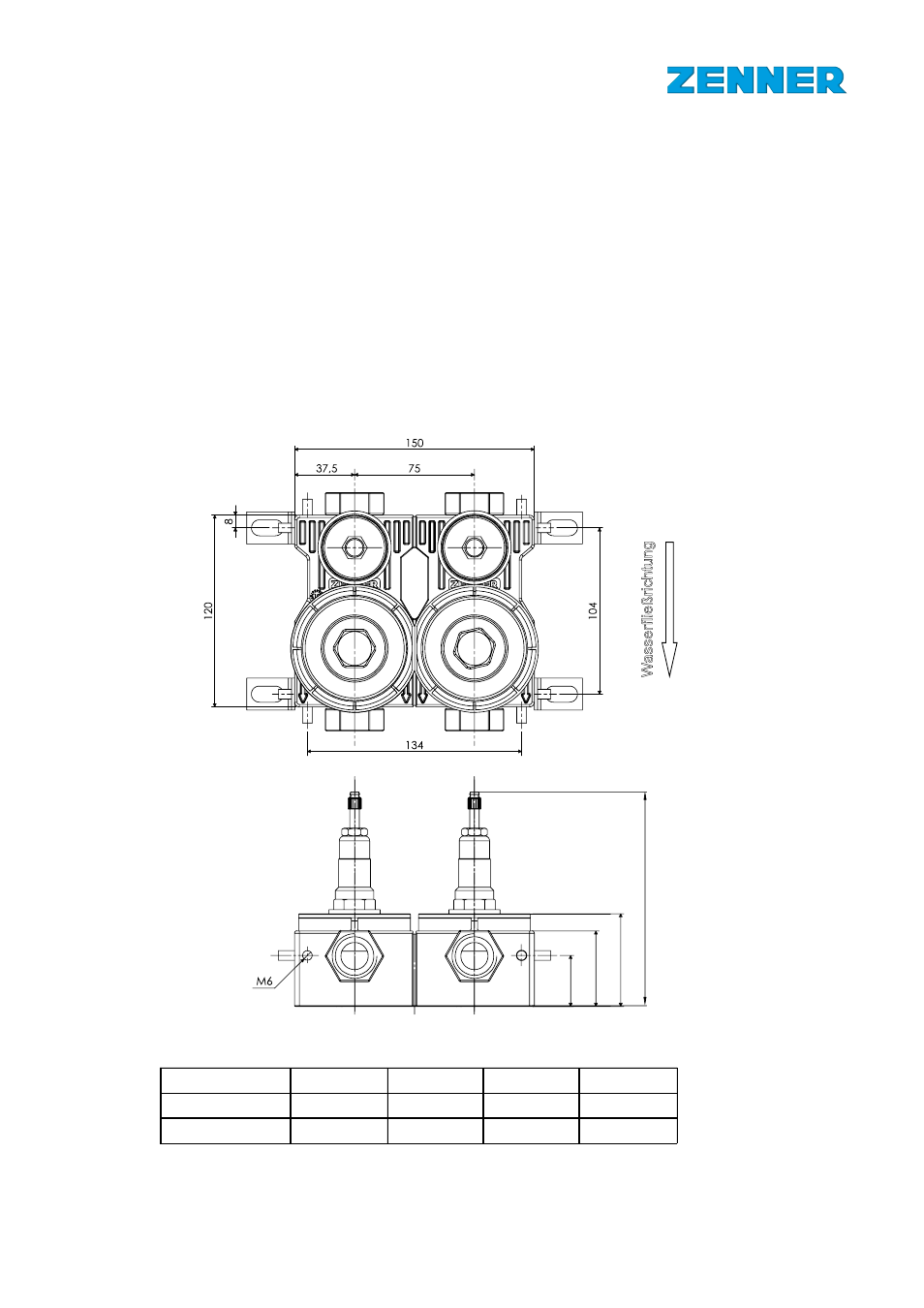

Abb. 1 ZENNER-Block 3/4”
1. Technische Daten ZENNER-Block
Abmessungen Breite Höhe Tiefe Anschluss
Duo 150 mm 120 mm 47 mm Rp ¾
Mono 75 mm 120 mm 47 mm Rp ¾
W
as
se
rfl
ie
ßr
ic
ht
un
g
124
47
Römerstadt 4
D-66121 Saarbrücken Telefon +49 681 99 676-30
Telefax +49 681 99 676-3100 E-Mail [email protected]
Internet www.zenner.com
ZENNER International GmbH & Co. KG
Alles, was zählt.
Montageanleitung
ZENNER-Block 2" für Unterputzzähler Minolist ER2
Montageblock mit integriertem Absperrventil für Wasserzähler Minolist ER2
Der ZENNER-Block 2“ dient der optimalen Ausrichtung von Absperrventilen und Wasserzählern. Er besteht aus zwei
Unterputzteilen (UPT) für Minolist ER2-Messkapseln mit integrierten Kolbenschiebern. Durch eine Sägenut lässt sich
der ZENNER-Block schnell vom Duo- zum Monoblock trennen. Einbautiefen über 80 mm können später mit Rosetten-
verlängerungsringen und zweiteiligen Spindelverlängerungen ausgeglichen werden.
Montageanleitung
® ZENNER-Block ¾” für Minolist 2”
Abb. 1 ZENNER-Block 3/4”
1. Technische Daten ZENNER-Block
Abmessungen Breite Höhe Tiefe Anschluss
Duo 150 mm 120 mm 37 mm Rp ¾
Mono 75 mm 120 mm 37 mm Rp ¾
ss
e
li
ß
i
t
g
W
a
rf
e
rc
h
un
13
3
57
47
32
