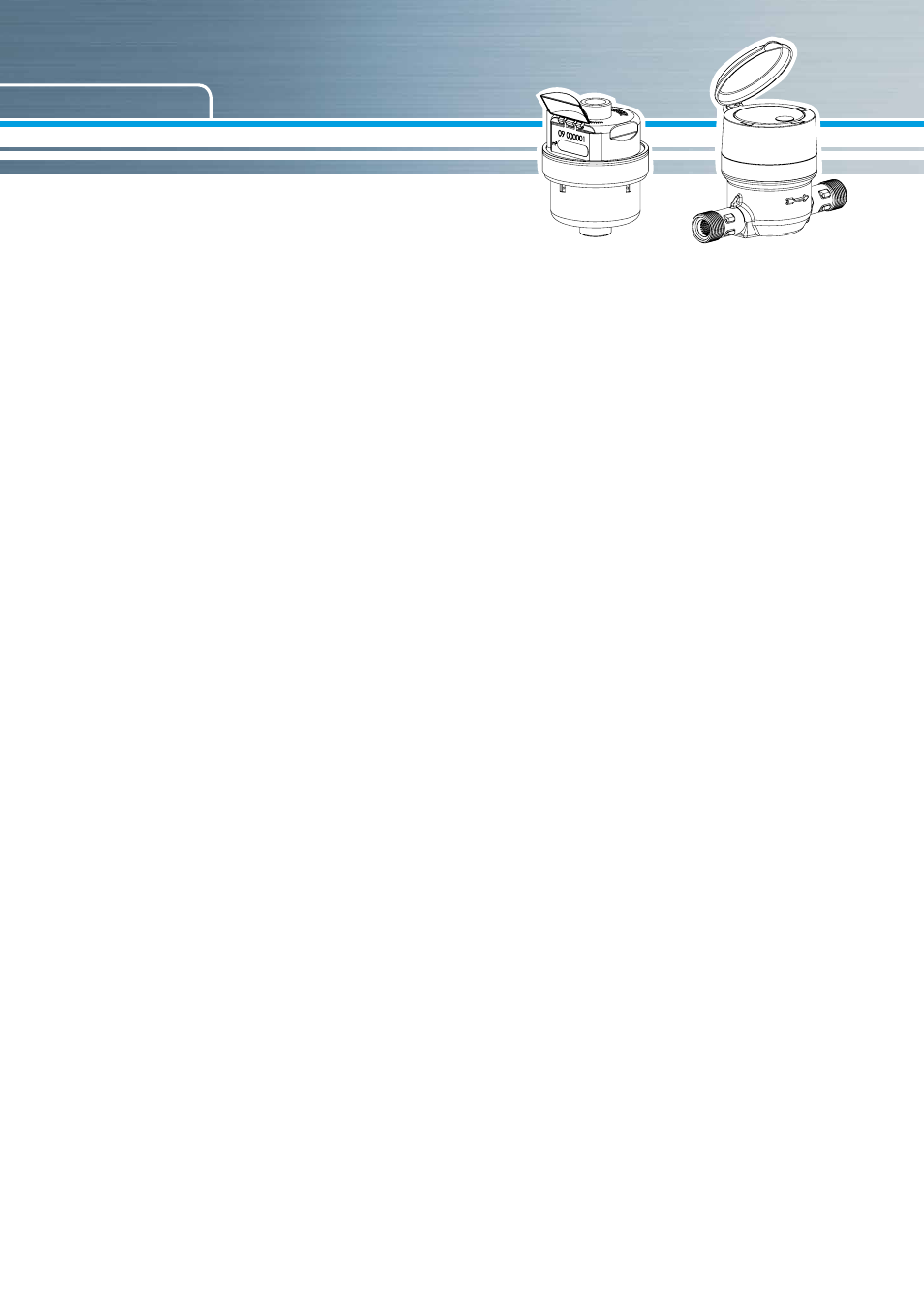

Montageanleitung Ringkolbenzähler RNK-RP-N / RTKD-S
Installation manual volumetric rotary piston RNK-RP-N / RTKD-S
Allgemeine Hinweise
■
Wassermessgeräte sind Präzisionsgeräte. Vor Stößen
und Erschütterungen schützen. Frostfrei lagern.
■
Die Dichtflächen sind mit Gewindeschutzkappen
versehen und vor Beschädigung geschützt.
■
Kontrollieren Sie vor Montagebeginn:
- dass die Dichtflächen eben und frei von
Beschädigungen wie Kerben, Furchen o.ä. sind.
- alle Angaben auf dem Rollenzählwerk lesbar sind.
- der Zähler in Bauart, Größe, Temperaturbereich
und Druckstufe zur Einbaustelle passt.
■
Angaben zur Einbaulage auf dem Zifferblatt oder
Kennzeichnungsring beachten.
■
Bei belastetem Wasser empfehlen wir, Schmutzfän-
ger in die Zuleitung vor dem Zähler einzubauen.
■
Den Zähler möglichst am tiefsten Punkt der Installa-
tion sowie frostsicher einbauen zur Vermeidung von
Luftansammlungen und Beschädigungen.
■
Der Wasserzähler muss frei von mechanischen
Spannungen montiert werden.
■
Wasserzähler müssen im Betrieb vollständig mit
Wasser gefüllt sein.
■
Der Zähler muss durch geeignete Maßnahmen vor
Druckschlägen in der Rohrleitung geschützt werden.
■
Bei Frostgefahr die Anlage absperren und vollstän-
dig entleeren (auch den Zähler!), notfalls den Zähler
ausbauen.
■
Der Zähler muss jederzeit gut zugänglich und ab-
lesbar sein, inkl. aller Angaben auf dem Kennzeich-
nungsring oder Zifferblatt.
■
Wir empfehlen, die Anschlussstellen an die Rohrlei-
tung mit einer Benutzersicherung gegen unbefugte
Demontage zu sichern. Die Sicherung sollte nicht
ohne sichtbare Beschädigung entfernt oder gelo-
ckert werden können.
■
Die Montage sollte nur von qualifiziertem Fachper-
sonal durchgeführt werden.
*Durchflussangaben abhängig von jeweiliger Nenngröße
General notes
■
Water meters are precision instruments. Protect against
shock and vibration. Store frost-free.
■
The sealing surfaces are equipped with thread protection
caps and thus protected from damage
■
Check before beginning the installation:
- sealing surfaces have to be flat and free from damage
such as notches, grooves, etc..
- all of indication marks on the roller dial have to be
readable
- meter has to fit in type, size, temperature and pressure
rating to the installation and metering point
■
Please pay attention to the information on installation
position on the dial or marking ring
■
By polluted or loaded water we recommend to install
filters or strainers in the inlet upstream of the meter
■
The meter should always be installed at the lowest
possible point of the piping as well as frost protected to
prevent the accumulation of air and damages
■
The water meter has to be installed into the pipeline
being free of any of mechanical forces or tensions
■
During the operating process water meter has to be
completely filled with water
■
The meter has to be protected with appropriate mea-
sures against pressure shocks in the pipeline
■
By risk of frost, empty completely and shut off the
installation (including the meter), if necessary, dismount
the meter
■
The meter has always to be easily accessible and
legible, including all indications on
■
the marking ring or dial
■
We recommend to ensure installation points on the
pipeline with a seal against unauthorized dismounting.
The seal should not be removable or loosened without
visible damage
■
The installation has to be carry out by qualified
personnel.
*Data regarding the flow rates are depending on the respective nominal size.
