Pour installer le ruban:
1. Ouvrez le couvercle.
2. Débloquez la tête d’impression en faisant tourner le loquet de
retenue.
3. Soulevez le mécanisme de la tête d’impression en le prenant
par l’onglet jusqu’à ce qu’il se verrouille bien en place.
4. Poussez l’onglet du déflecteur vers le bas.
5. Placez le mandrin du ruban de rechange sur la bobine
réceptrice aussi loin que possible, la marque «Monarch This
End Out» étant orientée vers l’extérieur. Utilisez le mandrin
du ruban vide comme mandrin récepteur. Le mandrin
récepteur ne peut rentrer sur la bobine réceptrice que d’un
côté. (On peut commander un mandrin récepteur
supplémentaire en utilisant la référence 117961).

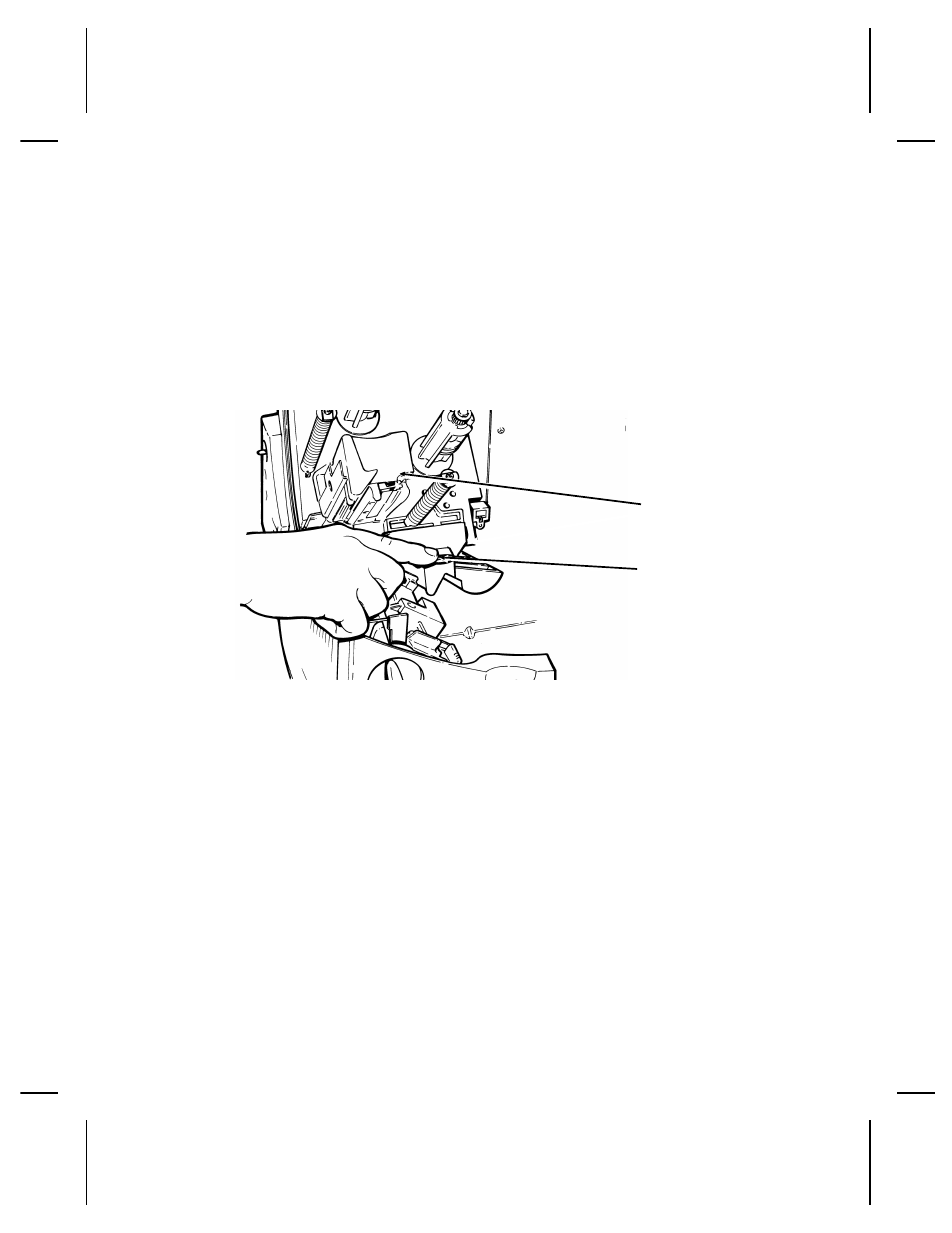

Mécanisme de la tête
d’impression
Onglet du déflecteur
3-2 Chargement du ruban
