A p r o p o s d e s r u b a n s
La largeur du ruban doit être supérieure à celle de l’étiquette.
Certaines étiquettes étant plus abrasives pour les têtes
d’impression que d’autres, l’utilisation d’un ruban plus large que
l’étiquette protège la tête d’impression. Les têtes d’impression de
rechange sont onéreuses.
B r o c h e s d e s o r t i e d e c â b l e

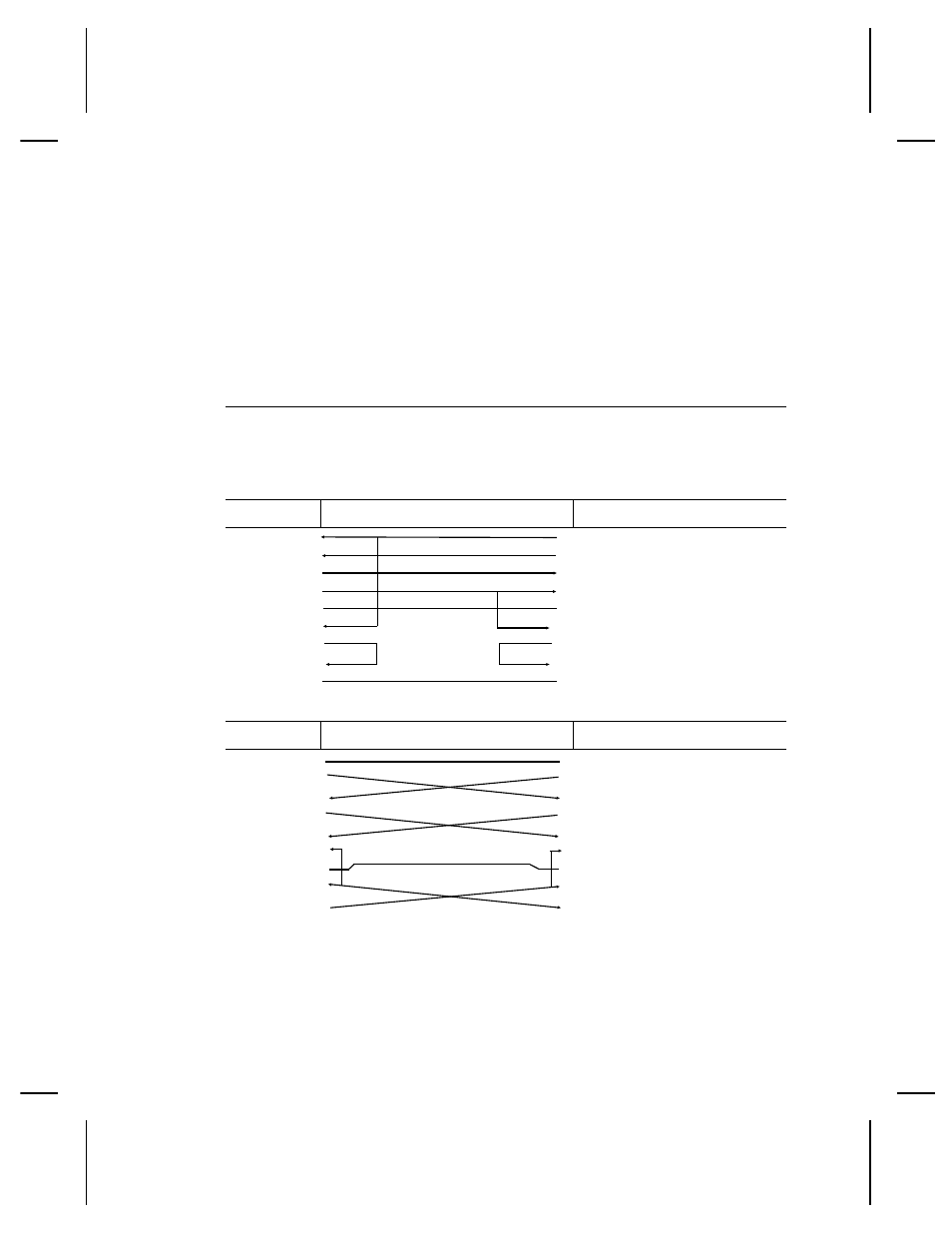

Les tableaux suivants illustrent les broches de connexion pour le
câble de 9 à 25 broches (118364) et celui de 25 à 25 broches
(118366).
9-Pin (F) à 25-Pin (M)
CD 1 20 DTR
RD 2 2 TD
TD 3 3 RD
DTR 4 8 CD
SGND 5 7 SGND
DSR 6 6 DSR
RTS 7 4 RTS
CTS 8 5 CTS
N/C 9 1 Shield Drain Wire
25-Pin (F) à 25-Pin (M)
FG 1 1 FS
TD 2 2 TD
RD 3 3 RD
RTS 4 4 RTS
CTS 5 5 CTS
DSR 6 6 DSR
SG 7 7 SG
CD 8 8 CD
N/C 20 20 DTR
