Produktbeschreibung

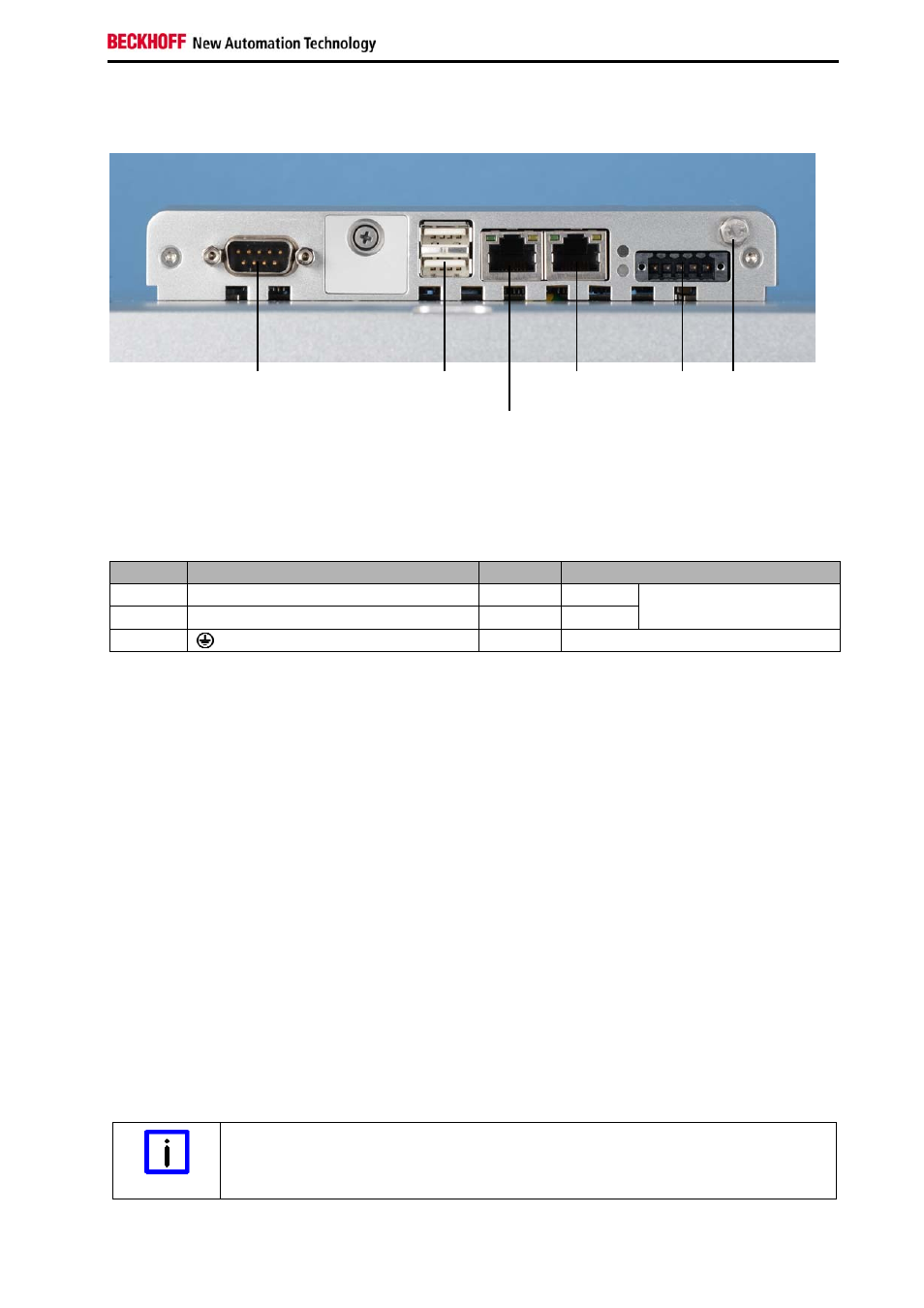

2.4 Schnittstellen
X102
LAN1
X104, X105
USB
Ground
X101
Power
X107
COM1
X103
EtherCAT
2.4.1 Stromversorgung (X101)
Über die Buchse (X101) wird die Stromversorgung des Panel-PCs hergestellt. Der
Stromversorgungsstecker ist im Lieferumfang enthalten.
Pin
Signal
Pin
Signal
1 NC
4 GND
2 NC
5 + 24 V
DC
Versorgungsspannung
3
2.4.2 Netzwerk-Anschluss LAN1 (X 102)
Die RJ-45-Buchse (X102) ermöglicht den Anschluss des PCs an ein 10/100 BASE-T-Netzwerk.
2.4.3 EtherCAT-Anschluss (X103)
Die RJ-45-Buchse (X103) ermöglicht den Anschluss des PCs an ein EtherCAT-Netzwerk.
2.4.4 USB-Ausgang (X 104, X 105)
Die beiden USB-Schnittstellen (X104, X105, Stecker-Typ A) dienen dem Anschluss von
Peripheriegeräten mit USB-Anschluss. Unterstützt wird die USB2.0-Norm.
2.4.5 Serielle Schnittstelle COM1 (X107)
Der Industrie-PC verfügt über eine serielle Schnittstelle COM1 (X107) vom Typ RS232, die auf eine
9-polige SUB-D Stiftleiste geführt ist.
2.4.6 Masseverbindung (Ground)
Über die Verschraubung (Ground) wird die Masseverbindung des Panel-PCs hergestellt.
Mögliche Fehlfunktion bei fehlender Erdverbindung
Hinweis
Eine ordnungsgemäße Erdung des Gerätes ist für die Funktion des Touchscreens
zwingend erforderlich.
CP26xx
9
