Produktbeschreibung

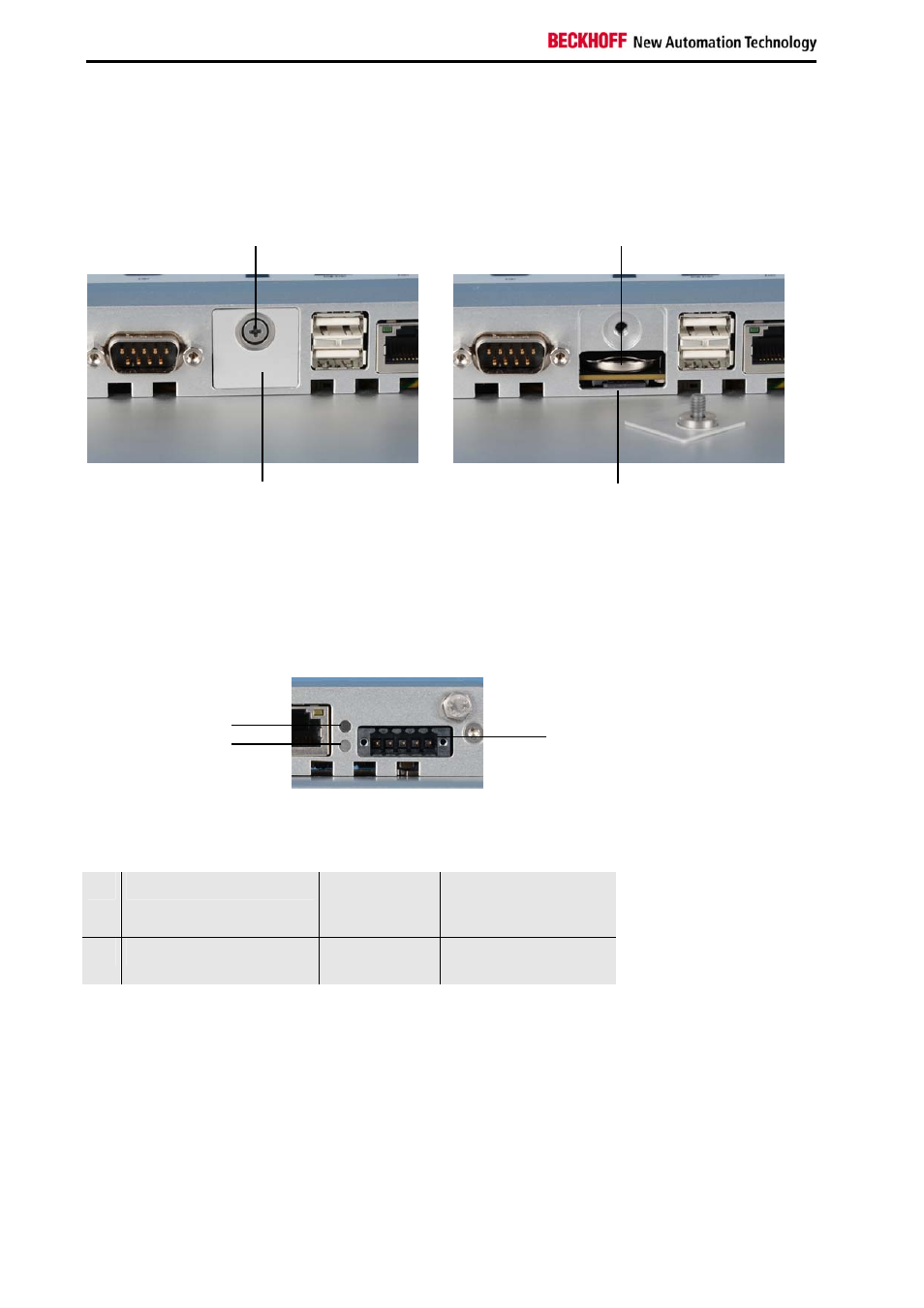

2.5 Zugang zur Batterie und dem Steckkarten-Slot
Die Batterie und der Steckkarten-Slot befinden sich hinter der Abdeckung neben den Anschlüssen des
Panel-PCs:
Schraube (1)
Batterie
Abdeckung (2)
MicroSD-Card
Für den Austausch der Batterie sowie das Einsetzen MicroSD-Flash-Steckkarte lösen Sie zunächst die
Kreuzschlitz-Schraube (1). Die Abdeckung (2) läßt sich nun entfernen.
2.6 Status-LEDs
Neben dem Stromversorgungsstecker (X101) befinden sich die Status-LEDs:
LED TC (1)
X101
LED PWR (2)
Bedeutung der Status-LEDs
1
TC (TwinCAT):
rot
grün
blau
Stop Mode
Run Mode
Konfigurations-Modus
2
PWR (Power):
grün
grün blinkend
Betrieb
Standby
10
CP26xx
