Installationsanleitung
8 C9900-P208 / C9900-P209

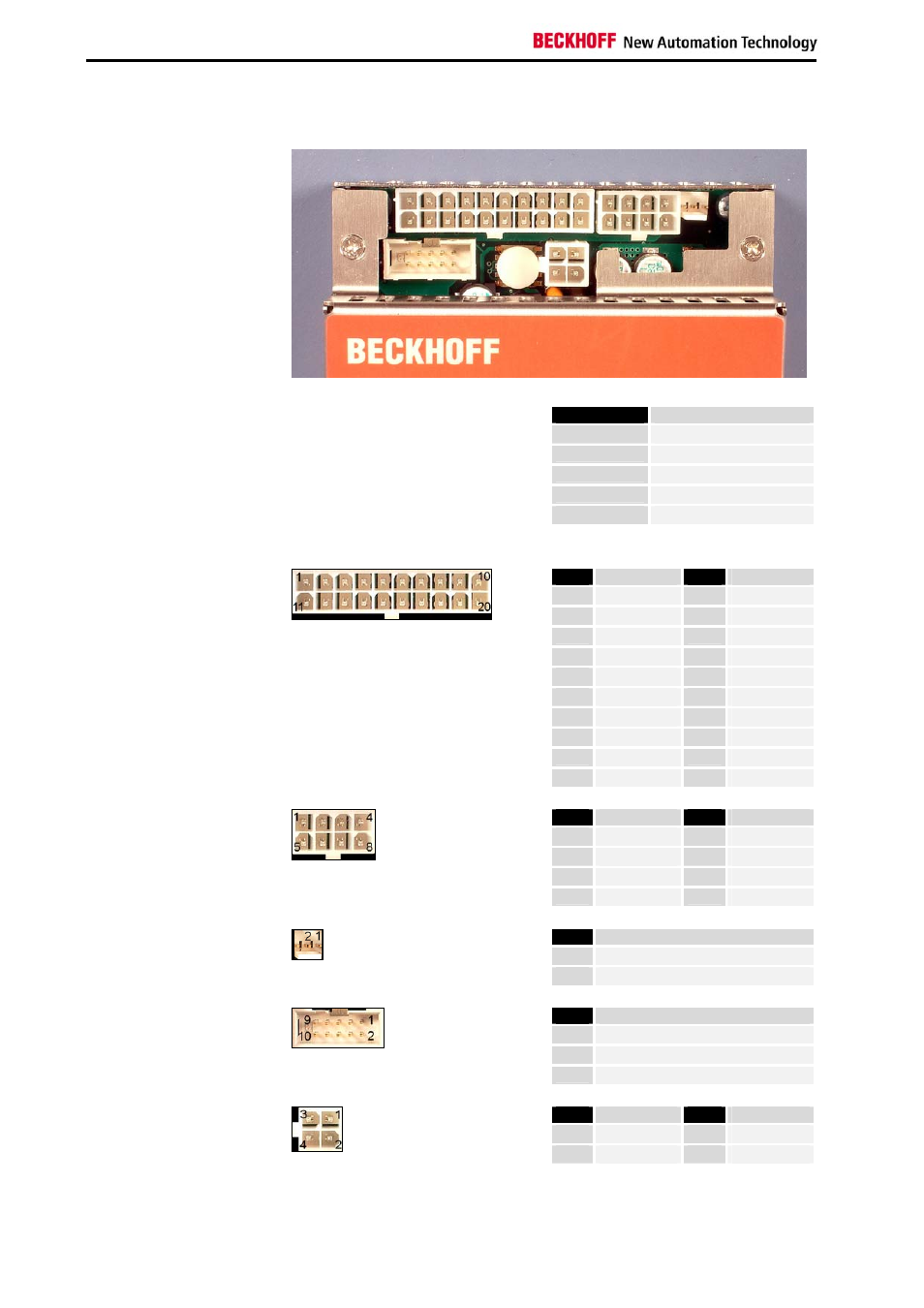

Verbindung mit dem Motherboard
Ausgangsseitige
Stiftleisten
Anschluss Funktion
1 ATX-Schnittstelle
2 5V/ 12V Versorgung
3 POWER-ON
4 COM-Schnittstelle
Verbindung mit dem
Motherboard Die Verbindung des Netzteils mit
dem Motherboard erfolgt gemäß der
Einbauvorschrift des Boards.
5 12V Versorgung
Pinbelegung der Stiftleisten
Pin Funktion Pin Funktion
1 3,3V 11 3,3V
2 3,3V 12 - 12V
3 GND 13 GND
4 + 5V 14 PS ON
5 GND 15 GND
6 + 5V 16 GND
7 GND 17 GND
8 PWR OK 18 - 5V
9 5VSTB 19 + 5V
10 12V 20 + 5V
ATX DC-Output
Pin Funktion Pin Funktion
1 + 12V 5 + 12V
2 GND 6 GND
3 GND 7 GND
4 + 5V 8 + 5V
5V/ 12V Versorgung
für Laufwerke
Pin Funktion
1 POWER-ON
2 POWER-ON
POWER-ON
Pin Funktion
3 TXD
5 RXD
9 GND
COM-Schnittstelle
(RS 232)
Pin Funktion Pin Funktion
1 GND 3 + 12V
2 GND 4 + 12V
ATX 12V DC-Output
5
2
4
1 3
