Installationsanleitung
C9900-P208 / C9900-P209 11

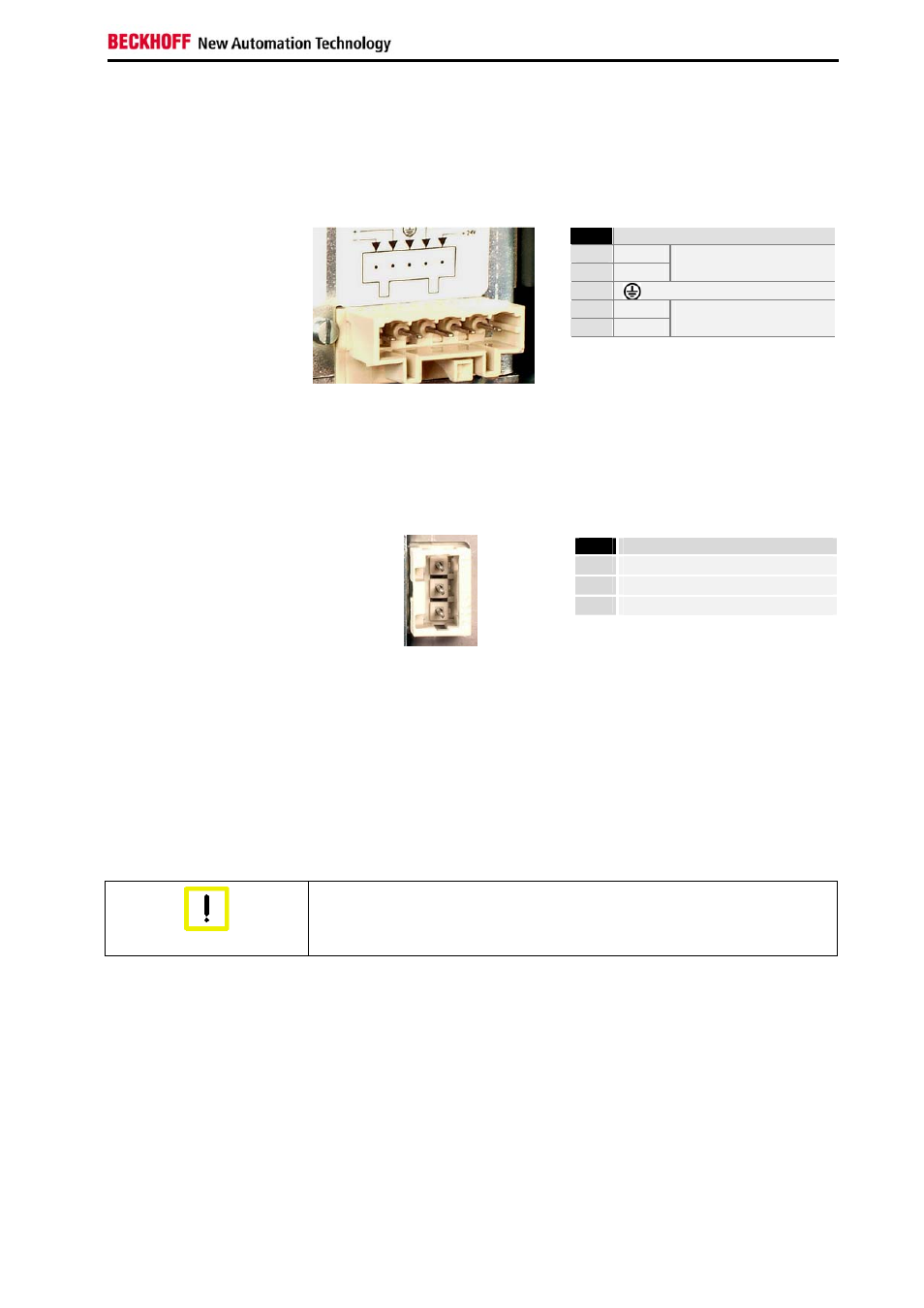

Stromversorgung des Industrie-PCs
Für den Anschluss der Stromversorgung und des Akku-Packs befindet sich
am PC-Gehäuse die auf dem Foto abgebildete 5-polige Stiftleiste mit
CAGE CLAMP Anschluss und Befestigungsflanschen.
Pinbelegung zum
Anschluss von
Stromversorgung und
Akku-Pack
Pin Funktion
1 +
2 -
24 V DC
Versorgungsspannung
3
4 +
5 -
Akku-Pack
(nur C9900-P209)
Beschaltung zum Herunterfahren des PCs
Die Beschaltung zum Herunterfahren des Industrie PCs erfolgt über den
Eingang PC_ON und den Ausgang Power-Status. Am dritten Kontakt
liegen 24 V an. Am PC-Gehäuse befindet sich hierfür eine 3-polige
Stiftleiste mit CAGE CLAMP Anschluss und Befestigungsflanschen.
Pinbelegung zum Anschluss
des Ein-/ Ausschalters Pin Funktion
1 Power-Status
2 PC_ON
3 + 24 V
Die Funktion von PC_ON und Power-Status

Wird über einen Schalter 24 V auf den Eingang PC_ON gelegt, fährt
der PC ordnungsgemäß herunter. Das PC_ON Signal ist invertiert,
d.h. der PC fährt herunter, wenn 24 V anliegen.

Wenn der Eingang PC_ON nicht durch den Anwender beschaltet
wird, kann der PC auch wie in der Vergangenheit üblich durch
Anlegen der Versorgungsspannung hochgefahren und durch
Abschalten der Versorgungsspannung über den Akku
heruntergefahren werden.
Lebensdauer des Akkus
Achtung
Diese Vorgehensweise verkürzt die Lebensdauer des Akkus erheblich
und sollte somit nicht angewandt werden!

Nachdem der PC heruntergefahren ist, wird der Ausgang Power-
Status von 24 V auf 0 V geschaltet. Über diesen Ausgang kann z.B.
eine Signallampe geschaltet werden oder ein Schütz, das die
gesamte Anlage spannungslos schaltet. Die Belastbarkeit des
Ausgangs Power-Status ist max. 0,5 A und sollte entsprechend
abgesichert werden.
5 4 3
2 1
1
2
3
