Installationsanleitung
10 C9900-P208 / C9900-P209
Kabelbaum anfertigen
Die Verdrahtung des Netzteils mit den Anschlussbuchsen im Industrie-PC
erfolgt mit einem Kabelbaum. Dieser wird aufgrund unterschiedlicher
Leitungslängen für jeden Rechnertyp einzeln angefertigt.

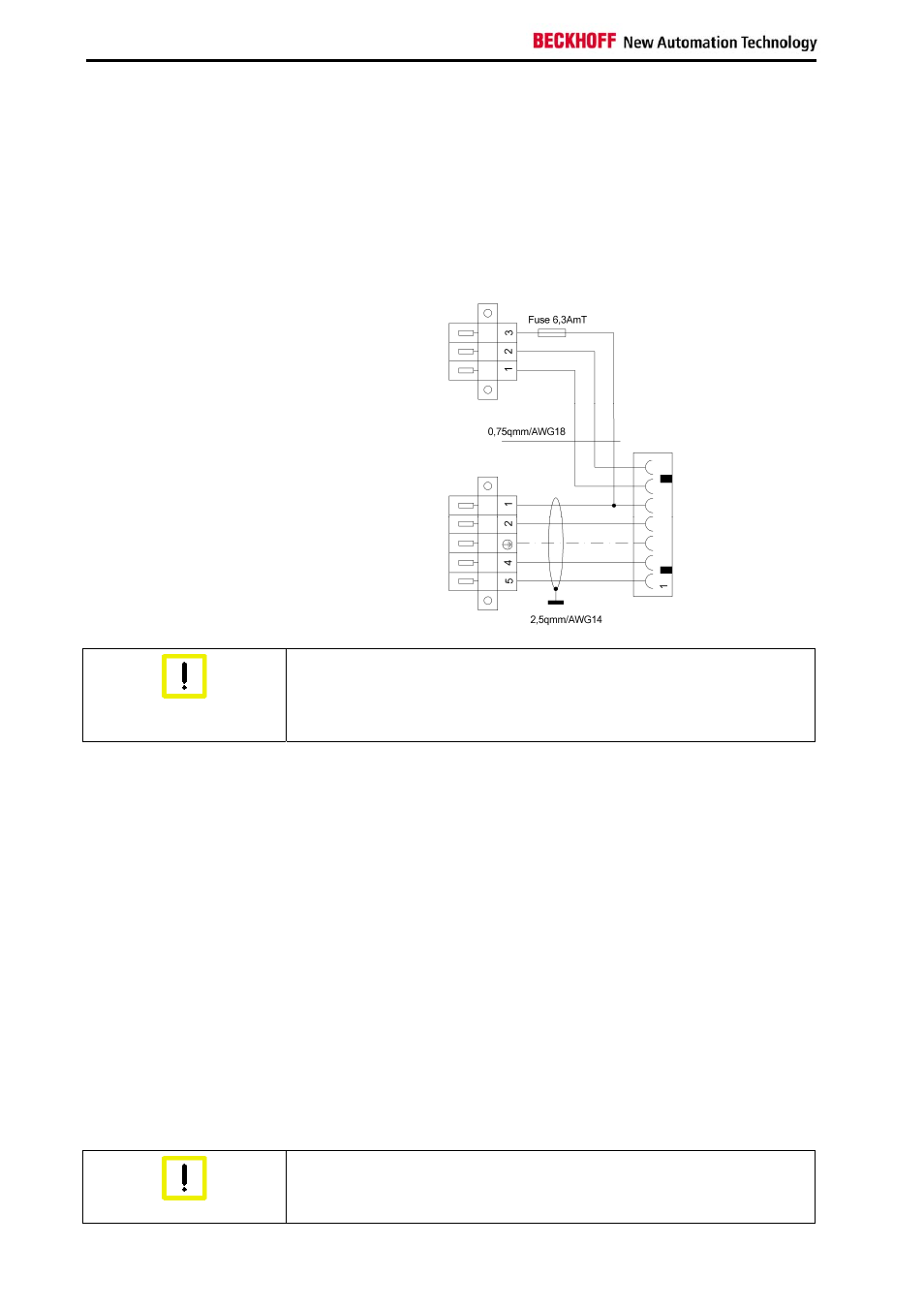

Der Ausschnitt aus dem Verdrahtungsplan zeigt die Verbindung zwischen
7-poligem Netzteil-Stecker und 3-poliger sowie 5-poliger Stiftleiste am PC-
Gehäuse:
Verdrahtungsplan
Kabelbaum
Sicherung einschleifen
Achtung
Die Stromversorgung für die Komponenten zum Herunterfahren des PCs
ist unbedingt mit einer Schmelzsicherung abzusichern! Hierzu wird eine
„fliegende“ Sicherung (6,3 A / mittelträge) in die Leitung eingeschleift.
Leitungsquerschnitte
beachten
Die Leitungsquerschnitte betragen 0,75 mm
2
/ AWG18 für den Anschluss
des Schalters und 2,5 mm
2
/ AWG14 (geschirmt) für den Anschluss der
Stromversorgung.
Externe Verdrahtung
Die externe Verdrahtung besteht aus dem Anschluss der
Stromversorgung, des Akku-Packs (nur C9900-P209) sowie den
kundenspezifischen Komponenten für das Herunterfahren des PCs.
Die externe Verdrahtung erfolgt entsprechend dem Verdrahtungsplan,
siehe Kapitel
Verdrahtungsplan .
Kabelquerschnitte
Leitungsquerschnitte
beachten,
Spannungsabfall
vermeiden! Für den Anschluss der Stromversorgung müssen Leitungen mit einem
Kabelquerschnitt von 1,5 mm
2
verwendet werden.
Bei größeren Entfernungen zwischen Spannungsquelle und PC
berücksichtigen Sie den Spannungsabfall in Abhängigkeit vom
Kabelquerschnitt sowie Spannungsschwankungen Ihrer
Versorgungsspannung, damit sichergestellt ist, dass die Spannung am
Netzteil nicht unter 22 V abfällt.
Absicherung
Achtung
Die Zuleitung der Stromversorgung ist mit max. 16 A abzusichern.
