Installationsanleitung
C9900-P208 / C9900-P209 9

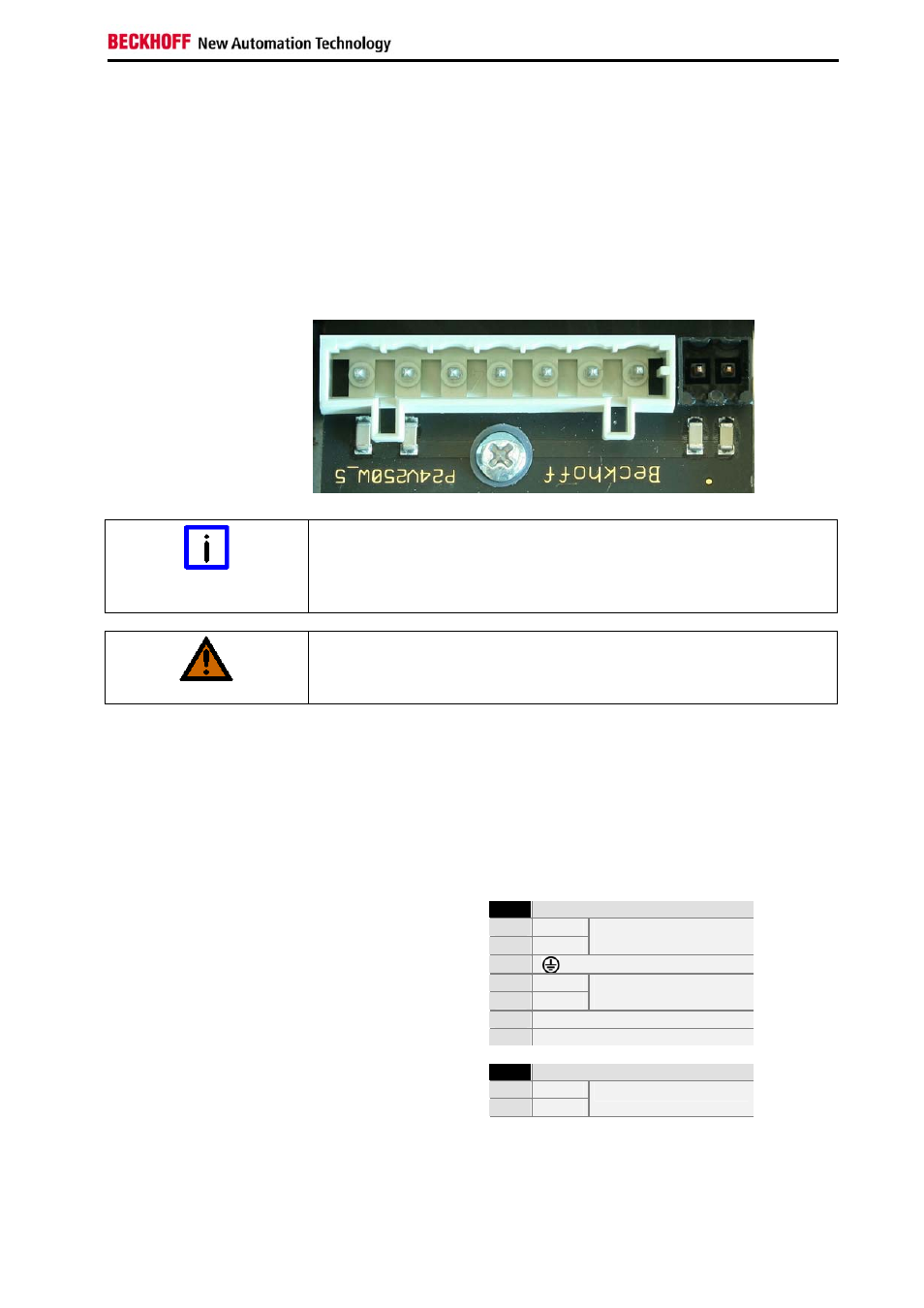

Verbindung mit dem Industrie-PC
Für den Anschluss des Netzteils innerhalb des Industrie-PCs mit den
jeweiligen Anschlussbuchsen für Stromversorgung, Schalter und Akku-
Pack (nur C9900-P209) befindet sich am Netzteil eine 8-polige Stiftleiste.
Das Netzteil C9900-P209 verfügt darüber hinaus über einen USV-
Ausgang, an das ein Control Panel angeschlossen werden kann.
Input 24V DC USV-
Ausgang
Stiftleisten
Unterbrechungsfreie Stromversorgung (USV)
Hinweis
Mit dem Netzteil C9900-P209 kann in Verbindung mit dem Akku-Pack
C9900-U330 eine Unterbrechungsfreie Stromversorgung (USV) aufgebaut
werden.
Explosionsgefahr!
WARNUNG
Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr!
An den USV-Ausgang (UPS Output) des C9900-P209 kann ein Control
Panel angeschlossen werden. Der Ausgang kann mit max. 1,4 A belastet
werden.
Pinbelegung Anschlussstecker
Über die Stiftleisten erfolgt die Stromversorgung des Netzteils sowie die
externe Beschaltung zum Ein- und Ausschalten des Industrie-PCs.
Pinbelegung zum
Anschluss von Schalter,
Stromversorgung und
Akku-Pack (optional)
Input 24V DC: Pin Funktion
1 -
2 +
Akku-Pack
(nur C9900-P209)
3
4 -
5 +
24 V DC
Versorgungsspannung
6 Power-Status
7 PC_ON
Pinbelegung zum
Anschluss eines Control
Panels (optional)
USV-Ausgang
(nur C9900-P209): Pin Funktion
1 UPS-
2 UPS+
USV-Ausgang
7 6 5 4 3 2 1 1 2
