Technische Daten CP9030

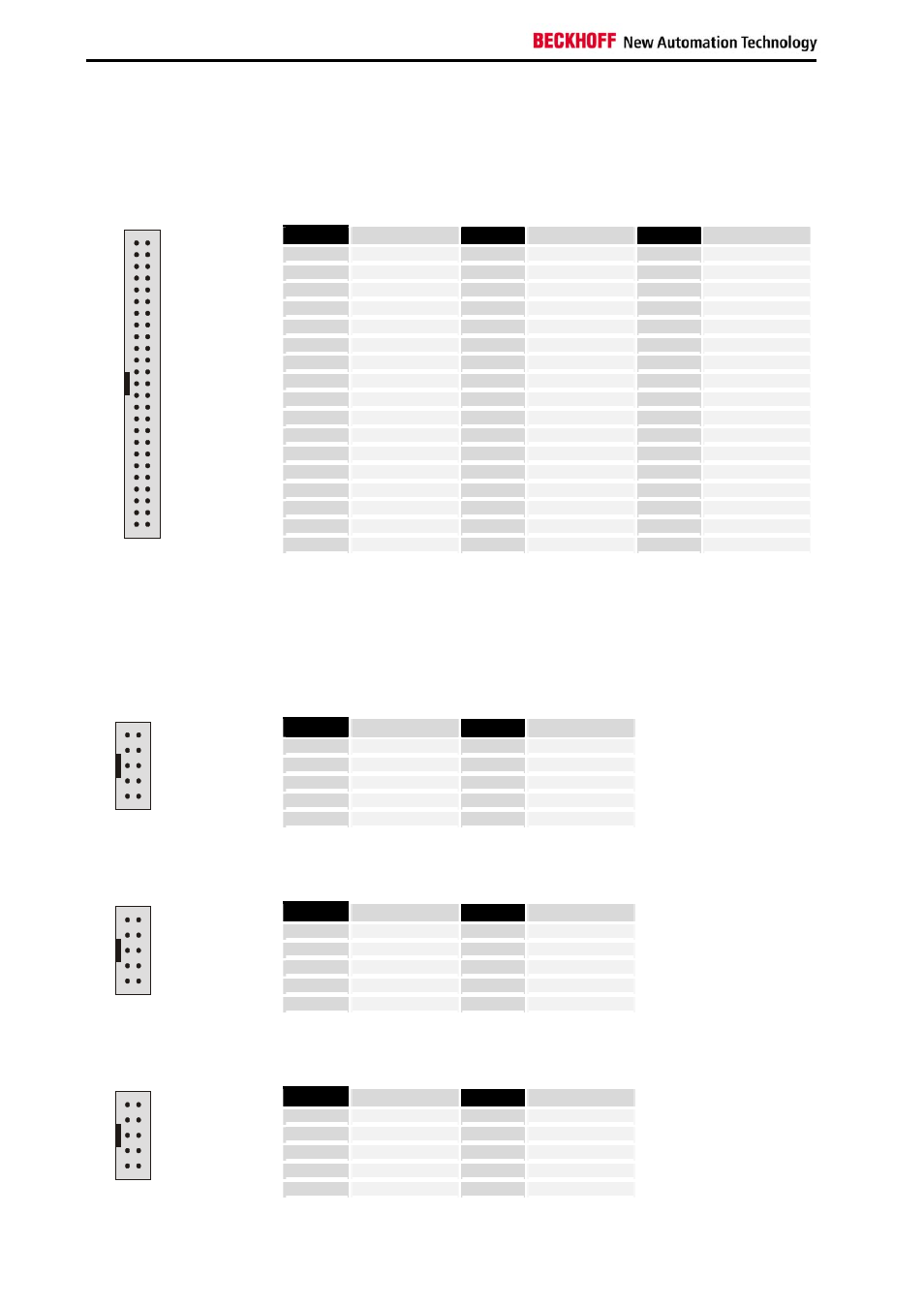

Steckerbelegung der CP9030 Karte
ST202 / ST204 (Display-Anschluss)
Die Belegung variiert je nach Programmierung.
PIN
Signal
PIN
Signal
PIN
Signal
1
nc
18
G2
35
GND
2
nc
19
G3
36
B6
3
nc
20
GND
37
B7
4
DISPON
21
G4
38
GND
5
nc
22
G5
39
R0
6
GND
23
GND
40
R1
7
ENAB
24
G6
41
GND
8
nc
25
G7
42
R2
9
GND
26
GND
43
R3
10
HSYNC
27
B0
44
GND
11
VSYNC
28
B1
45
R4
12
GND
29
GND
46
R5
13
DISPCLK
30
B2
47
nc
14
GND
31
B3
48
R6
15
G0
32
GND
49
R7
16
G1
33
B4
50
nc
1
2
49
50
17
GND
34
B5
IC201
zeigt die programmierte Grafikkartenanpassung an und deren Version.
IC500
zeigt die Revision der Beckhoff-Firmware für die CP-Link Karte an.
ST305 (Tastaturumschaltung zur nächsten CP-Link Karte)
PIN
Signal
PIN
Signal
1
PCKCI
6
5V
2
PCKDI
7
GND
3
5V
8
GND
4
5V
9
GND
1
2
9
10
5
5V
10
GND
ST304 (externer Tastaturanschluß)
PIN
Signal
PIN
Signal
1
EKCI
6
5V
2
EKDI
7
GND
3
5V
8
GND
4
5V
9
GND
1
2
9
10
5
5V
10
GND
ST306 (PS/2 Mausanschluß)
PIN
Signal
PIN
Signal
1
PCMOCI
6
5V
2
PCMODI
7
GND
3
EMOCI
8
GND
4
EMODI
9
GND
1
2
9
10
5
5V
10
GND
22
CP9030 / CP9035
