Beispiel: CP-Link Anbindung "einfach"
Ein Control Panel mit Touchpad und Touchscreen
Die benötigten Signale für Touchpad (RS232) und Touchscreen (RS232)
werden über den Stecker ST303 auf die einzelnen COM-Ports des Rech-
ners verteilt. Die Reihenfolge der COM-Ports muss nur bei der Installation
der entsprechenden Treiber eingehalten werden. Die Tastatursignale wer-
den ebenfalls über ST303 an den Motherboard eigenen Tastaturanschluss
geleitet. Eine Umschaltung der verschiedenen Tastaturen (Folientastatur
Control Panel, eventuell vorhandene Tastaturbuchse im Control Panel, ex-
terner Tastaturanschluss am PC) erfolgt auf der CP-Link Platine, so dass
ein Parallelbetrieb aller Tastaturen möglich ist.
Die BNC-Kabel werden an den Anschlüssen CP-Link A und CP-Link B der
CP-Link-Karte angeschlossen. Ein roter Markierungspunkt auf der Karte
dient zur Orientierung. Die Kabeltypen und die entsprechenden Längen
werden nachfolgend beschrieben.

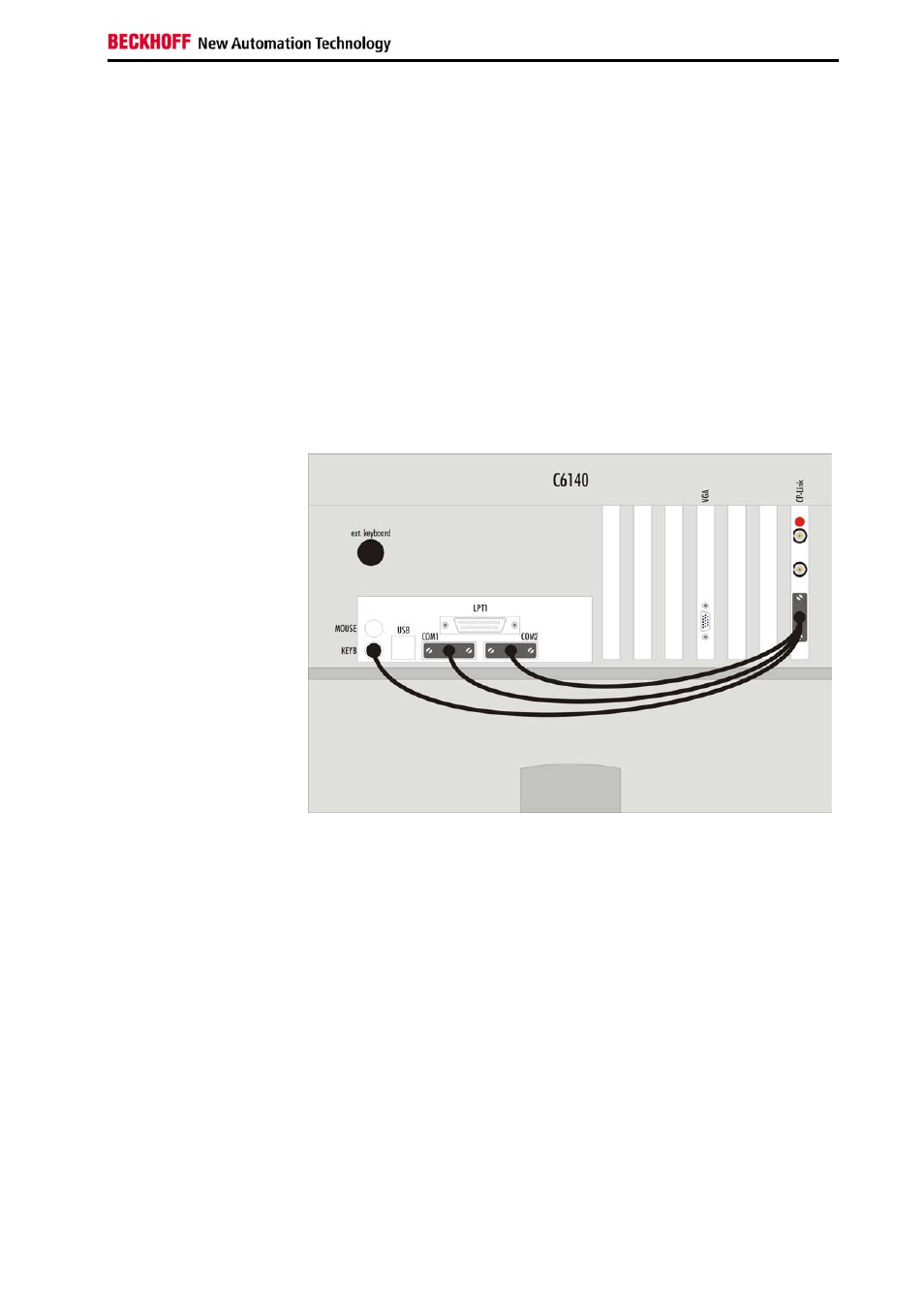

Abb. 3
