Technische Daten CP9035 mit DVI-Add Karte
Technische Daten CP9035 mit DVI-Add Karte

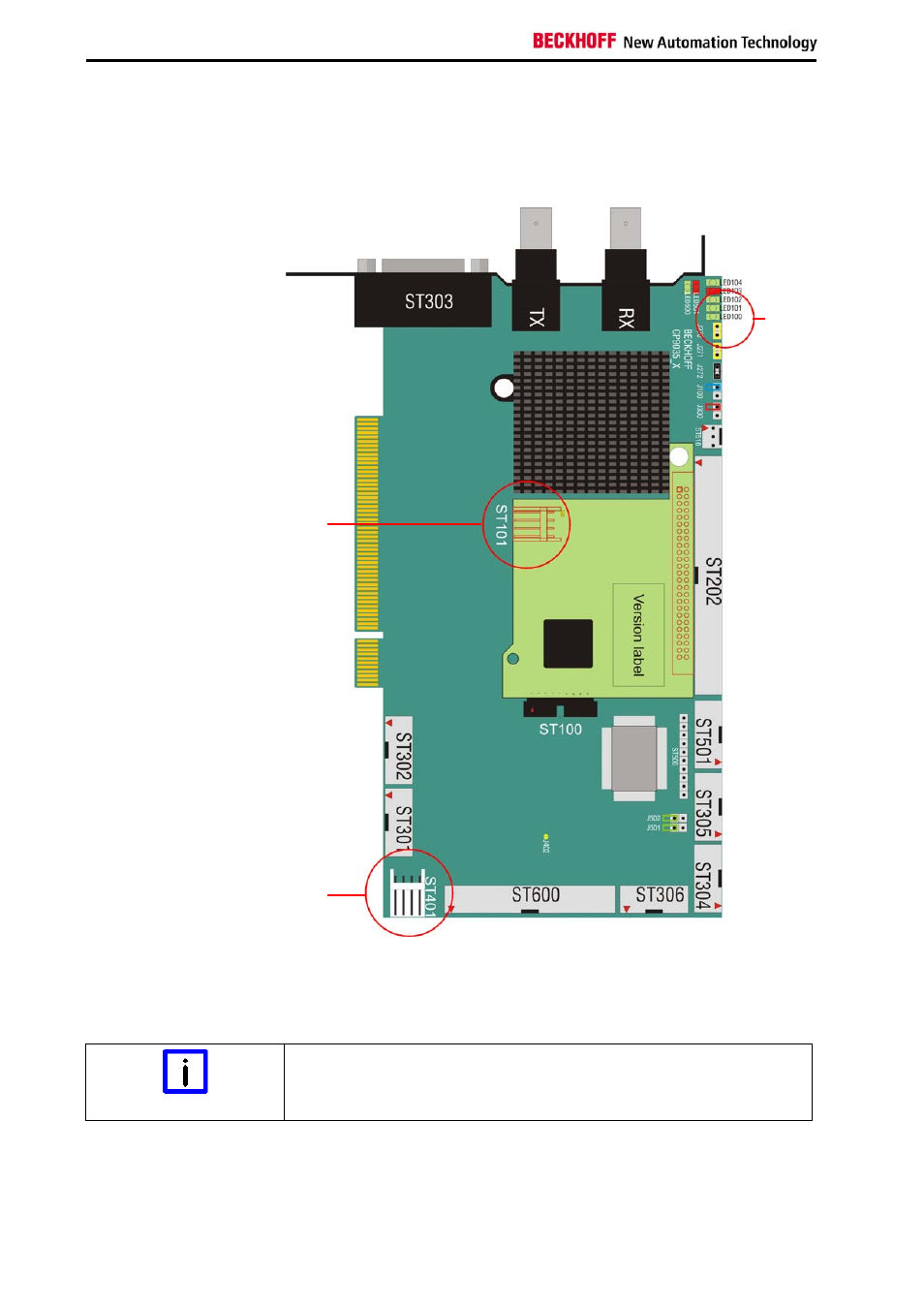

Layout CP9035 mit DVI-Add Karte
Abb. 14
Die Technischen Daten der CP9035 CP-Link Karte mit DVI-Add Karte ent-
sprechen denen der CP9035 ohne DVI-Add Karte.
Für den Betrieb der CP-Link Karte muss die Spannungsversorgung an
ST101 und ST401 angeschlossen werden.
Spannung anschliessen
Hinweis
Es ist unbedingt darauf zu achten, dass die Stecker ST101 und ST401 für
die Spannungsversorgung angeschlossen sind.
Der Anschluss von ST101 und ST401 erfolgt über ein Y-Kabel, das im Lie-
ferumfang enthalten ist. Mittels der LED 100 wird die korrekte Spannungs-
versorgung angezeigt.
ST401
LED100
ST101
36
CP9030 / CP9035
