Beckhoff CP-Link Systembeschreibung
Beispiel: CP-Link Anbindung "zweifach"
Ein Control Panel mit Touchscreen und ein Control Panel mit Touch-
pad

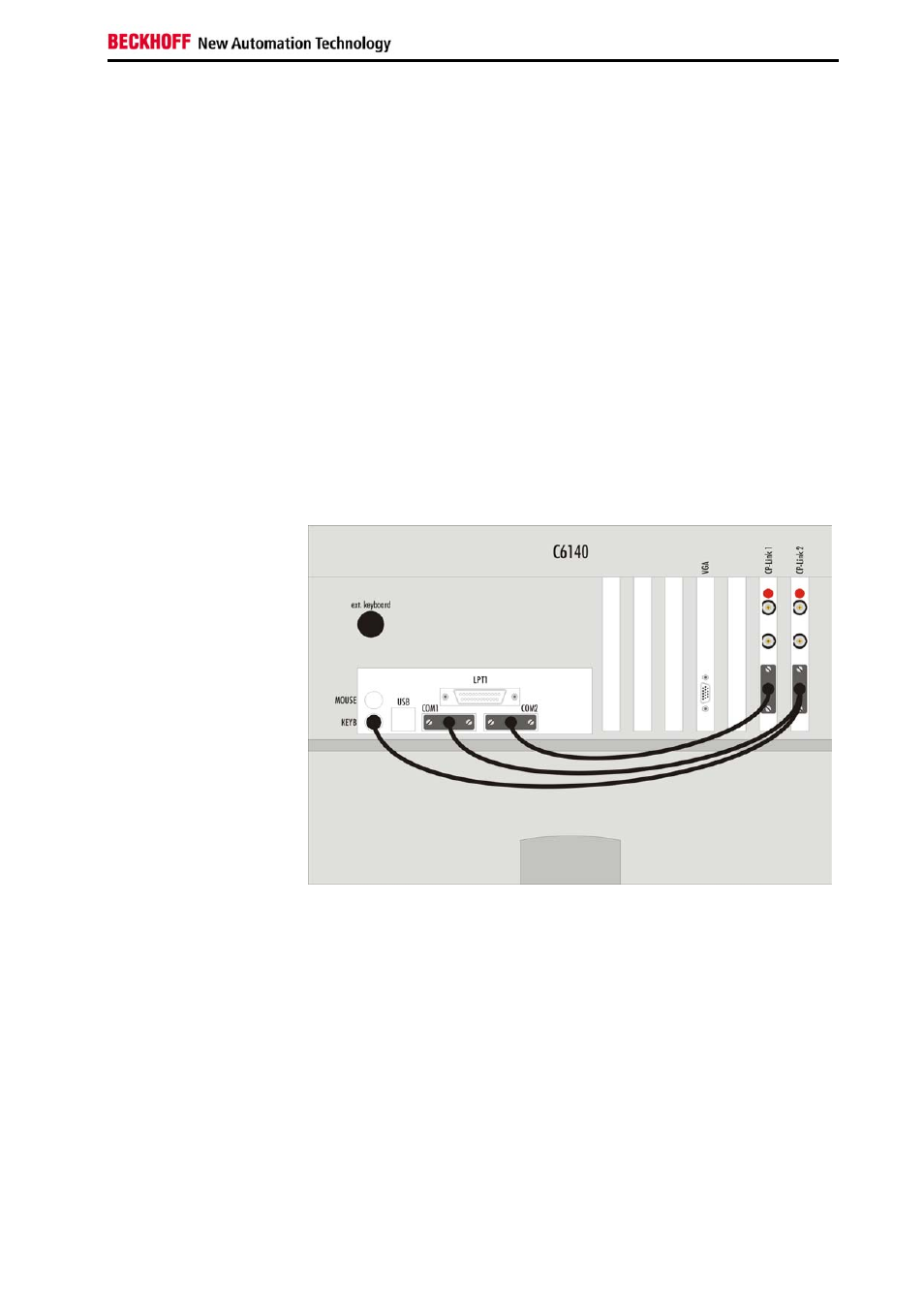

Gehen wir davon aus, dass das Control Panel mit Touchpad an CP-Link 1
und das Control Panel mit Touchscreen an CP-Link 2 angeschlossen wird,
dann werden die Signale des einen Control Panels für das Touchpad
(RS232) von CP-Link 1 an COM2 geleitet und die Signale des Touch-
screens (RS232) des anderen Control Panels an COM 1. Das Tastaturkabel
zum Motherboard muss auf die äußerste Karte (CP-Link 2) gesteckt wer-
den. Des weiteren wird eine 1:1 Verbindung von ST305 (CP-Link 1) auf
ST304 (CP-Link 2) benötigt, um die anstehenden Tastatursignale von CP-
Link 1 an CP-Link 2 weiterzuleiten.
Die Installation der Treiber muss entsprechend der Zuordnung von Touch-
pad und Touchscreen erfolgen.
Die BNC-Kabel werden an den Anschlüssen "CP-Link A" und "CP-Link B"
der CP-Link Karte angeschlossen. Ein roter Markierungspunkt auf der Karte
dient zur Orientierung. Die Kabeltypen und die entsprechenden Längen
werden nachfolgend beschrieben.
Abb. 4
