Produktbeschreibung
2.2 Bestimmungsgemäße Verwendung
Das Multitouch-Control-Panel CP39xx ist für den industriellen Einsatz in der Maschinen- und
Anlagentechnik konzipiert. In ein Aluminium-Gehäuse ist ein Multifinger-Touchscreen eingebaut. Die
Montage erfolgt über die 4 Gewindebohrungen M6 im Anschlussblock auf der Rückwand.
Optional ist ein dreh- und neigbarer Tragarmadapter unter der Bestelloption C9900-M750/ C9900-M751
verfügbar (C9900-M752/ C9900-M753 bei Auslieferung mit Tasterweiterung).
Die im Control-Panel CP39xx integrierte DVI/ USB-Extension-Technologie ermöglicht das Absetzen des
Panels bis zu 50 m vom PC via Standardkabel.
Explosionsgefahr!
GEFAHR
Das Control-Panel darf nicht im Explosionsgefährdeten Bereich eingesetzt werden.
2.3 Zugang zu den Anschlüssen
2.3.1 Auslieferung ohne Tragarmadapter
Die Anschlüsse des Control-Panels befinden sich im Anschlussblock auf der Rückseite des Gehäuses.
Die Steckverbinder werden von unten eingesteckt.

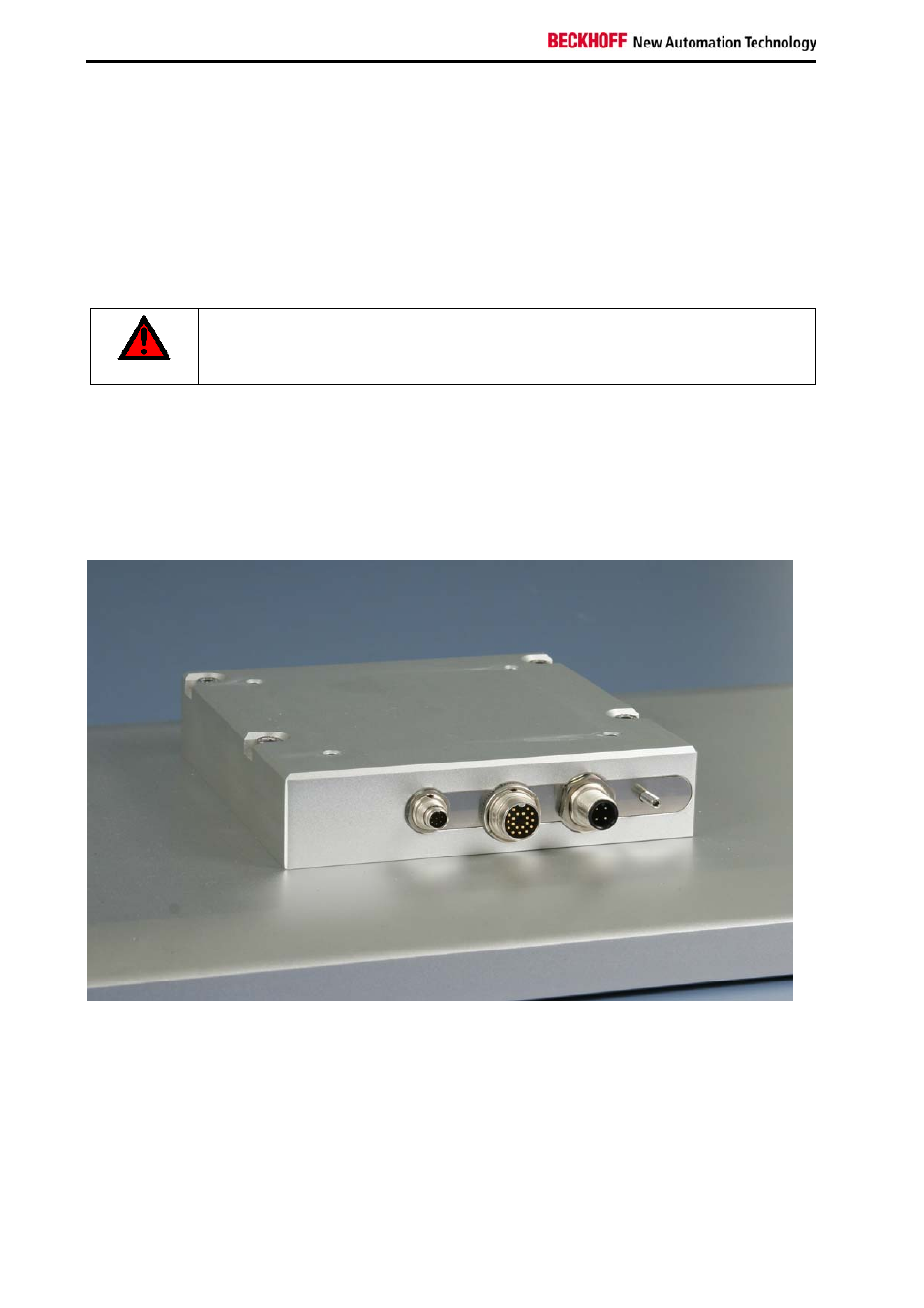

Abb.: Anschlussblock
Die Anschlussbelegung ist im Kapitel
8
