Produktbeschreibung

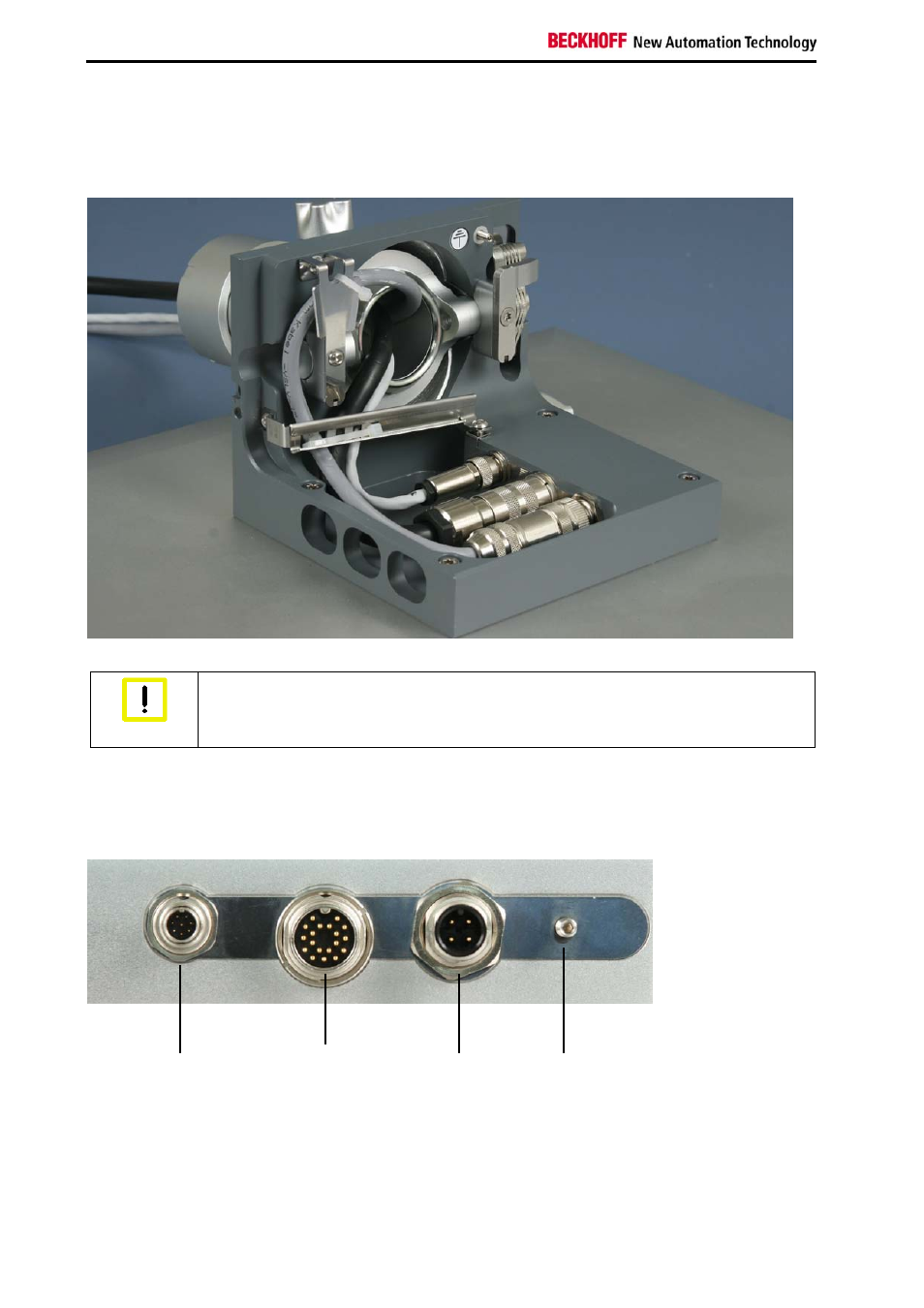

2.3.3 Verlegung der Kabel
Nach dem Öffnen des Anschlussraums haben Sie Zugang zu den Anschlüssen des Control-Panels. Die
Kabel mit den Anschlusssteckern werden durch das Tragarmrohr hindurchgeführt und im Anschlussraum
mit dem Control-Panel verbunden.
Kabelführung beachten
Achtung
Die Kabel müssen unbedingt wie in der Abbildung gezeigt verlegt werden. Ansonsten
können Kabel beim Drehen/ Neigen des Tragarmadapters beschädigt werden.
2.4 Anschlüsse
Schutzerdung X102
DVI-E-Eingang X101
Stromversorgung X103
USB-E-Eingang
10 CP39xx
