Produktbeschreibung

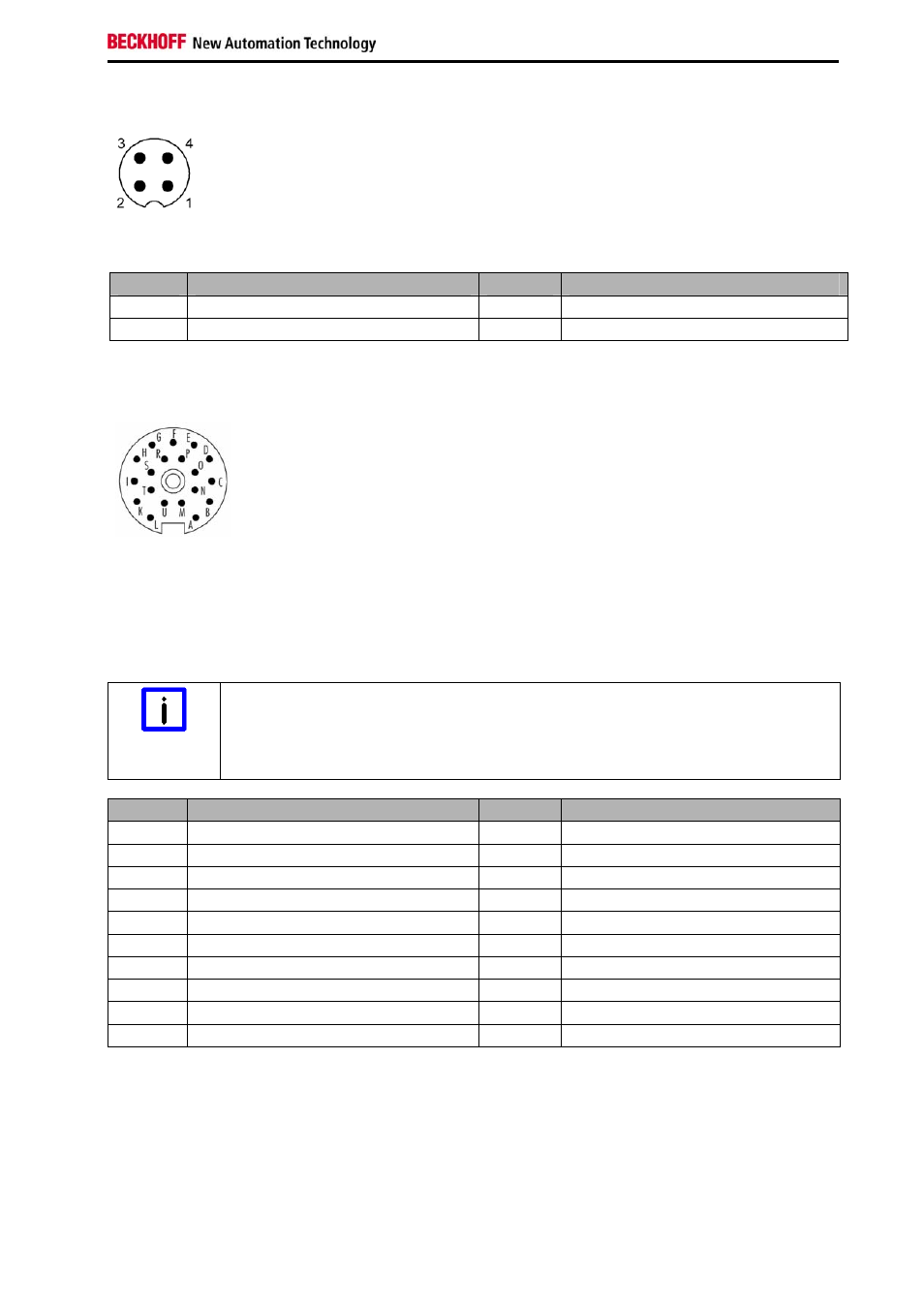

2.4.1 Stromversorgung (X101)
X101
SG 4POL M12 EINBAU LP-LöT. IP67 BINDER (BINDER 09-3431-90-04 SERIE 763 M12X1)
Ansicht auf Lötanschlussseite
Über die 4-polige M12-Buchse (X 101) wird die Stromversorgung des Control-Panels hergestellt. Die
Schutzart des Rundsteckverbinders entspricht dem IP67-Standard.
Pin Signal Pin Signal
1 + 24V 3 GND
2 GND 4 + 24V
2.4.2 DVI-E-Eingang (Digital Visual Interface-Extended) (X102)
X102
SG 19POL M16 EINBAU-LP-LöT. IP67 BINDER (BINDER 09-0463-90-19 SERIE 723 M16X0,75)
Ansicht auf Lötanschlussseite
Der DVI-E-Anschluss (X 102) dient der Übertragung des Videosignals vom Industrie-PC zum
Control-Panel. Die Schutzart des Rundsteckverbinders entspricht dem IP67-Standard.
Das Grafiksignal wird direkt per DVI-Kabel über maximal 50 m Entfernung übertragen. Bei dieser
Kabellänge kommt das Grafiksignal nur stark verfälscht am Control-Panel an. Im Control-Panel CP39xx
wird ein Signalprozessor eingesetzt, der das DVI-Signal vollständig wiederherstellt. Der Industrie-PC
benötigt einen herkömmlichen DVI-Ausgang.
Übertragungsrate für das DDC-File begrenzen
Hinweis
Bei großer Distanz zwischen PC und Control-Panel muss die Übertragungsrate für das
DDC-File begrenzt werden.
Siehe hierzu das Kapitel
Einstellen der Übertragungsrate.
Pin Signal Pin Signal
A Shield L IN_TMDS_C+
B IN_TMDS_2+ M GND
C GND N IN_TMDS_2-
D IN_TMDS_1- O IN_TMDS_1+
E GND P GND
F IN_TMDS_0- R IN_TMDS_0+
G GND S HPD_DVI
H + 5V_DVI T GND
I DDC DAT U IN_TMDS_C-
K I2C-CLK
CP39xx 11
