Produktbeschreibung
2.2 Bestimmungsgemäße Verwendung
Das Control-Panel CP790x ist für den industriellen Einsatz in der Maschinen- und Anlagentechnik
konzipiert. In einem Edelstahl-Gehäuse sind neben einer DVI/ USB-Schnittstelle ein TFT-Display und ein
Touch Screen aufgebaut.
Das Control-Panel CP790x-1401 ist in der Front zusätzlich mit einer USB-Schnittstelle, einem
Not-Aus (S1) und drei Tastern (S2 – S4) ausgestattet. Die Montage erfolgt am Tragarm, ein drehbarer
Tragarmadapter ist optional verfügbar.
Explosionsgefahr!
GEFAHR
Das Control-Panel darf nicht im Explosionsgefährdeten Bereich eingesetzt werden.
2.3 Öffnen des Anschlussraums
Die Anschlüsse des Control-Panels befinden sich auf der Rückseite des Gehäuses.

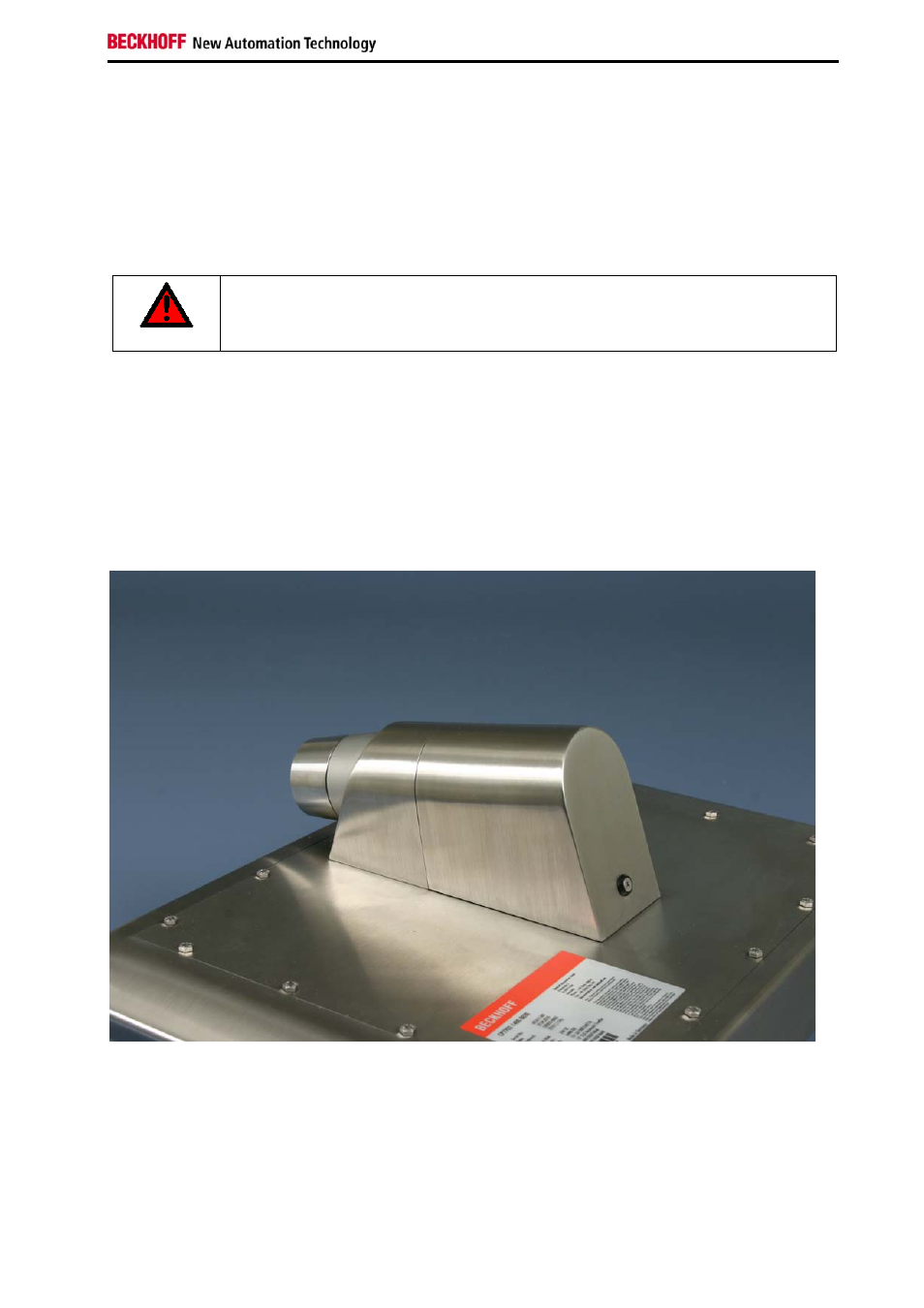

Wenn das Control-Panel mit einem Tragarmadapter ausgerüstet ist (Bestell-Option C9900-M177 oder
C9900-M178), befinden sich die Anschlüsse hinter einer Abdeckhaube (1). Um Zugang zu den
Anschlüssen zu erhalten, muss die Abdeckhaube entfernt werden:
Lösen Sie dazu die Befestigungsschraube (2) mit einem Inbusschlüssel.
1
2
Die Abdeckhaube kann jetzt in Pfeilrichtung abgezogen werden (siehe nächste Abbildung).
CP790x-140x
9
