Produktbeschreibung

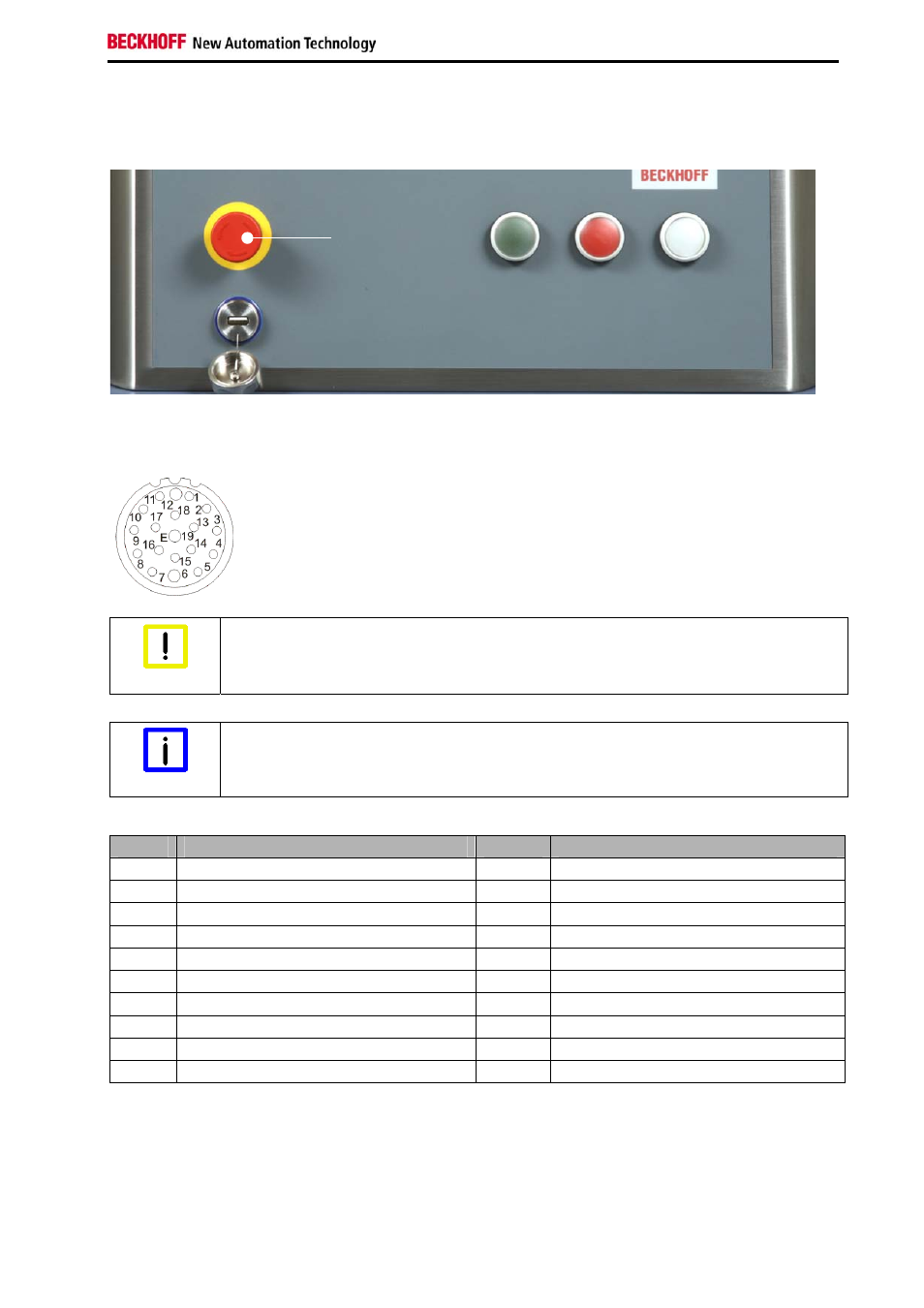

2.4.5 Anschluss Not-Aus und Taster CP790x-1401 (XS01)
Das Control-Panel CP790x-1401 ist in der Front mit einem Not-Aus (S1) und drei Tastern (S2 – S4)
ausgestattet, die kundenspezifisch beschaltet werden können.
Not-Aus (S1)
Taster S2
Taster S3
Taster S4
Über den 19-poligen M20-Stecker (XS01) im Anschlussraum wird die Beschaltung des Not-Aus sowie der
elektromechanischen Taster hergestellt. Die Schutzart des Rundsteckverbinders entspricht dem IP67-
Standard. Die genaue Beschaltung entnehmen Sie dem Kapitel
Schaltplan Not-Aus und Taster.
XS01
Signalsteckverbinder 19-polig M20 Einbaudose gerade, IP67, Intercontec
(Intercontec A EG A 378 MR93 00 0032 000)
Strombelastbarkeit beachten
Achtung
Die maximale Strombelastbarkeit der Kontakte für die Beschaltung des Not-Aus und der
Taster beträgt 100 mA bei max. 35 V AC/ DC.
Gegenstecker wird mitgeliefert
Hinweis
Der Gegenstecker mit der Bezeichnung Intercontec A ST A 278 FR91 61 0035 000
wird mitgeliefert.
Pin
Belegung
Pin
Belegung
1
S1.12
11
LED red K1
2 S1.11
12 PE
3 S1.22
13 S4.14
4 S1.21
14 S4.22
5
S2.14
15
LED white K1
6 GND
16 NC
7 S2.22
17 NC
8
LED green K1
18
NC
9 S3.14
19 +
24V
10 S3.22
CP790x-140x
