Montage
4 Montage
Das Control-Panel wird mit 6 Gewindeschrauben M6 im Bereich der Anschlüsse auf der Rückseite
montiert (siehe auch Kapitel
Optional kann die Montage des Control-Panels über einen Tragarmadapter erfolgen (Bestelloption).
4.1 Montage am Tragarm
Das Tragarmrohr kann je nach Bestelloption des Adapters von oben oder von unten montiert werden.
Bestelloption
Beschreibung
C9900-M177
Drehbarer Tragarmadapter am Control-Panel CP790x-140x
Edelstahl 1.4301, gebürstet. Tragarmmontage von unten
C9900-M178
Drehbarer Tragarmadapter am Control-Panel CP790x-140x
Edelstahl 1.4301, gebürstet. Tragarmmontage von oben
4.1.1 Tragarmrohr verschweißen

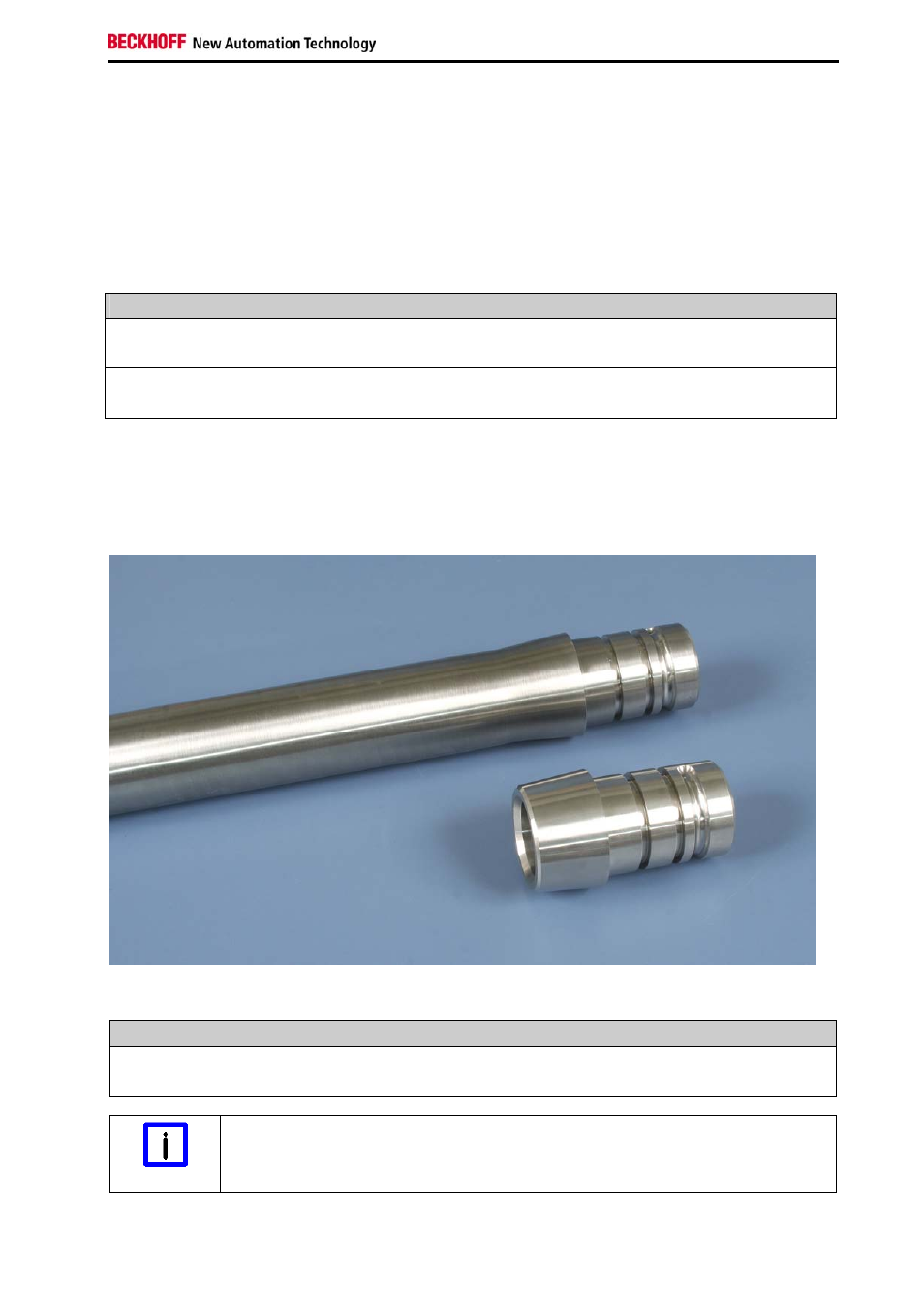

Das Anschlussstück des Tragarmadapters muss mit dem kundenspezifischen Tragarmrohr verschweißt
werden. Die Abbildung zeigt das mit dem Tragarmadapter mitgelieferte Anschlussstück (1) und ein
kundenspezifisches Tragarmrohr (2), das mit dem Anschlussstück sauber verschweißt wurde.
2
1
Optional ist ein fertig konfiguriertes Tragarmrohr mit verschweißtem Anschlussstück lieferbar:
Bestelloption
Beschreibung
C9900-M167
Tragarmrohr mit Tragarmadapter verschweißt, Länge 150 cm,
Edelstahl 1.4301, gebürstet.
Verdrehschutz
Hinweis
Der Tragarmadapter ist mit einem Verdrehschutz ausgestattet, der ein Überdrehen des
Control-Panels und somit eine Beschädigung der Anschlussleitungen verhindert.
