Montage
4.1.3 Tragarm montieren
Bevor der Tragarm am Control-Panel montiert werden kann, muss die Schraube (1) zum Fixieren des
Adapters (2) vollständig herausgedreht werden.
O-Ringe
2
1

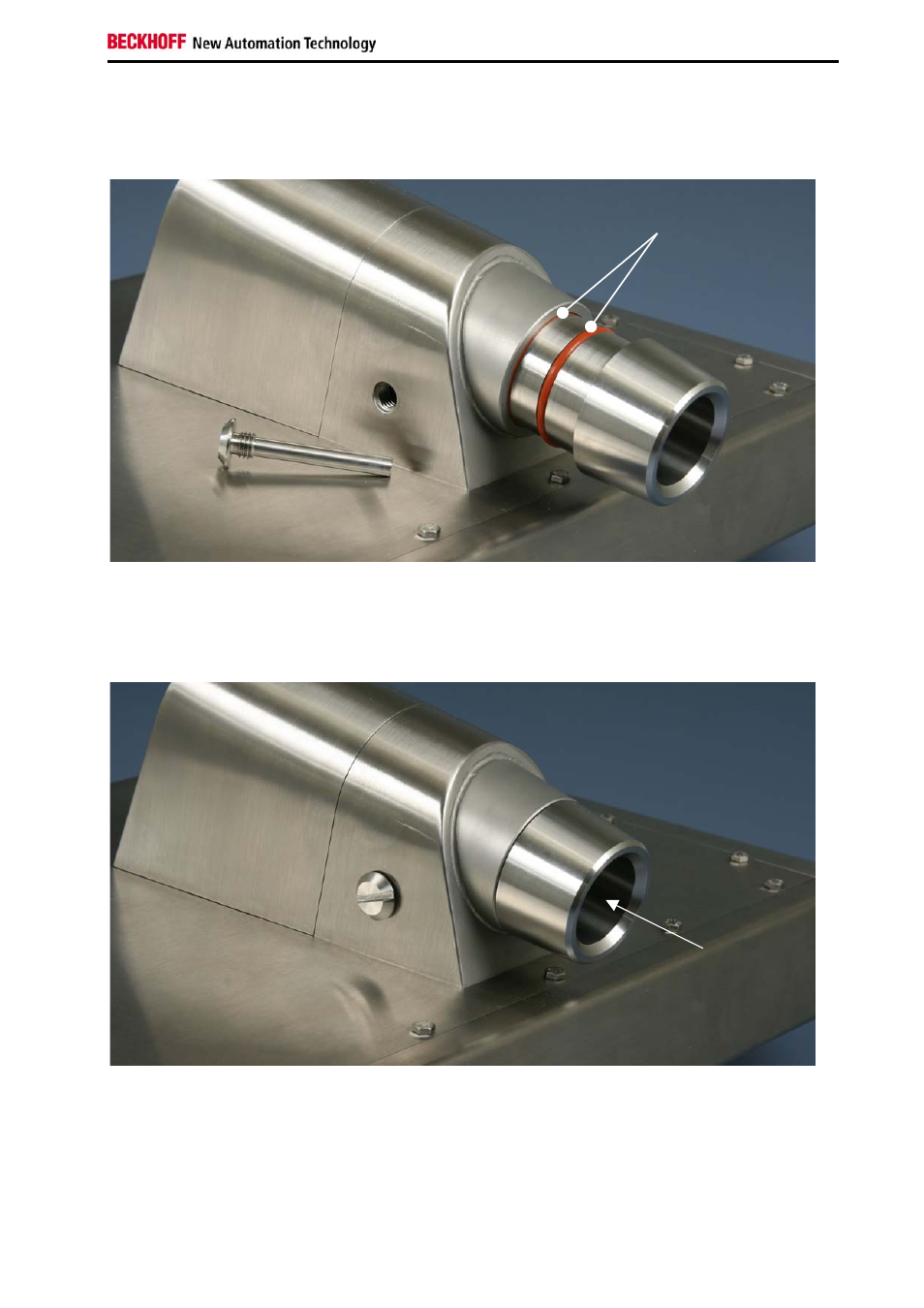

Die Abbildung zeigt die Montage des drehbaren Adapterstücks, das zuvor mit dem kundenspezifischen
Tragarmrohr verschweißt werden muss (siehe Kapitel
Jetzt wird der Adapter bis zum Anschlag in Pfeilrichtung eingeschoben. Achten Sie darauf, dass die
beiden roten O-Ringe nicht beschädigt werden!
1
Der Adapter wird mit der Schraube (1) fixiert.
CP790x-140x
