,1'8675,( (/(.7521,.
ÃÃÃÃÃÃÃÃÃÃÃÃÃ Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
.DSLWHO  Innenaufbau 24
=_Te\QbUb9^TecdbYU3_]`edUb=93#!!

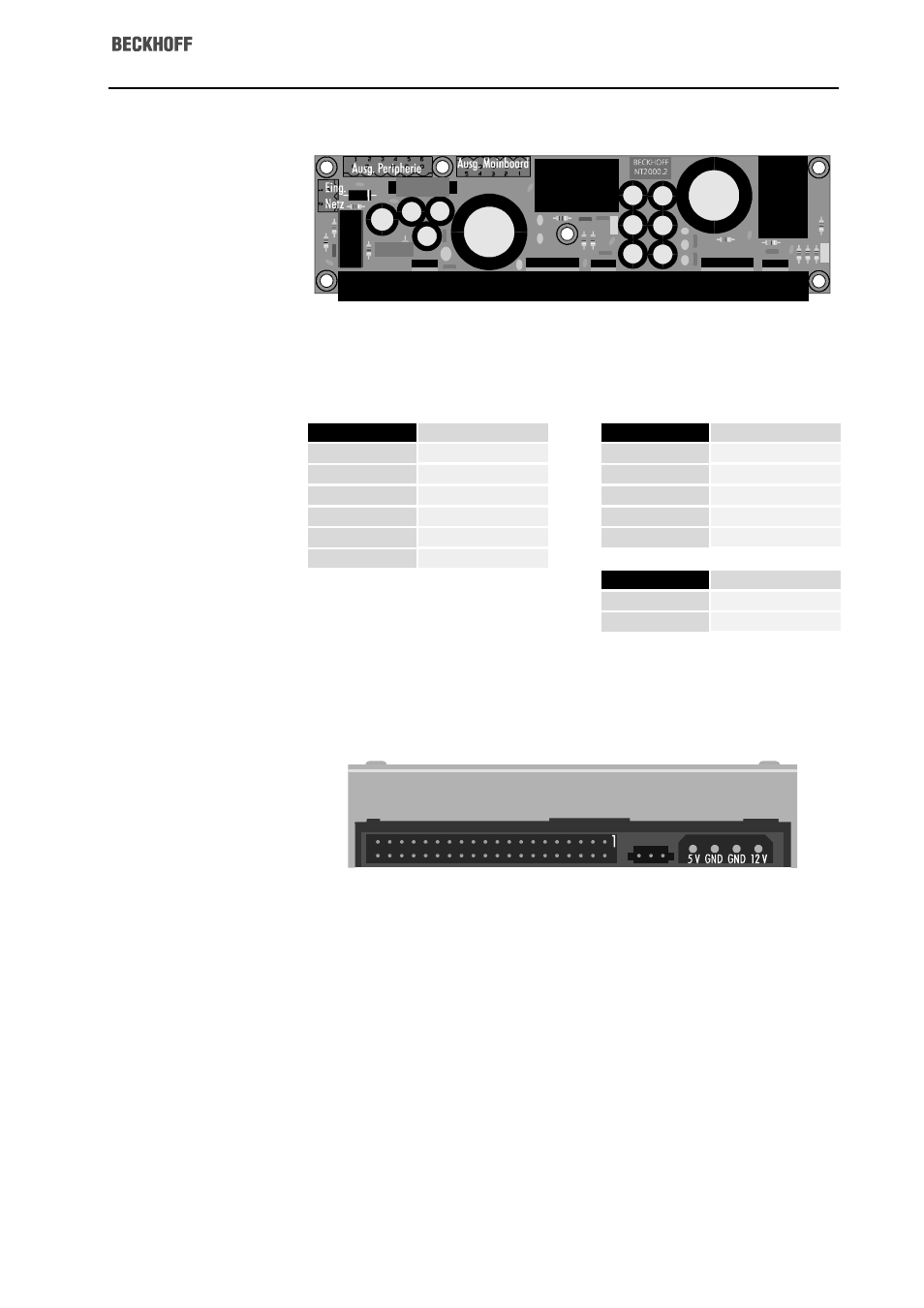

'LH 1HW]WHLOSODWLQH
 9 1HW]WHLO
Bei einem MIC 3110 mit 24 V DC Netzteil befindet sich an der unteren Gehäu-
sewand des Rechnerkerns die Netzteilplatine, welche die 24 V Eingangsspan-
nung glättet und in die verschiedenen von den IPC Komponenten benötigten
Spannungen wandelt.
$XVJDQJ 3HULSKHULH )XQNWLRQ $XVJDQJ 0DLQERDUG )XQNWLRQ

+5 V

+12 V
 Masse (0 V)  +5 V
 +12 V  Masse (0 V)
 +5 V  -5 V

Masse (0 V)

-12 V
 +12 V
(LQJDQJ 1HW] )XQNWLRQ
 +24 V

0 V
'LH )HVWSODWWH
Der Industrie-PC MIC3110 ist mit einer 3½ Zoll Festplatte ausgestattet. Diese
befindet sich in einem mit zwei Schrauben befestigten Einbaurahmen. Die
beiden Schrauben sind nach Aufklappen der Rückwand zugänglich.
3ROXQJ GHV )ODFKEDQGNDEHOV
Der 40 polige Stecker des Flachbandkabels muß so auf die Steckleiste der
Festplatte gesteckt werden, daß die farbig markierte Ader des Kabels mit Pin 1
der Stiftleiste verbunden ist. Pin 1 befindet sich auf der dem Stromversor-
gungsstecker zugewandten Seite.
Die Steckverbindungen sind genormt, so daß Sie jede andere 3½ Zoll IDE
Festplatte anschließen können. Beachten Sie aber die für Industrie-PCs not-
wendige Wärme- und Stoßfestigkeit der Platte.
Nach dem Wechseln einer Festplatte muß diese im Setup eingetragen werden,
wie es in Kapitel 4 beschrieben wurde.
(LQEDX HLQHU ]ZHLWHQ 3ODWWH
-XPSHU.RQILJXUDWLRQ
Falls Sie nachträglich eine zweite IDE-Festplatte einsetzen möchten, müssen
Sie die Jumper auf der Unterseite der zweiten Festplatte ändern. Von zwei IDE-
Platten arbeitet eine als Master und eine als Slave. Die Masterplatte entspricht
Laufwerk C. Bei der eingebauten Platte Quantum Fireball 540 AT ist die Jum-
perstellung für Einzel- und Masterbetrieb gleich. Sie müssen die Jumper nur
ändern, wenn sie als Slave betrieben werden soll. Für die Quantum Fireball
