Anschlüsse
6
=_Te\QbUb9^TecdbYU3_]`edUb=93#!!
$QVFKOVVH
6HLWHQDQVLFKW GHV ,QGXVWULH
3&V 0,&
&20 LVW EHL ,3&V PLW 0DXV
QLFKW DXVJHIKUW
,,2/LJKWEXV $QVFKOX
II/O-Lightbus

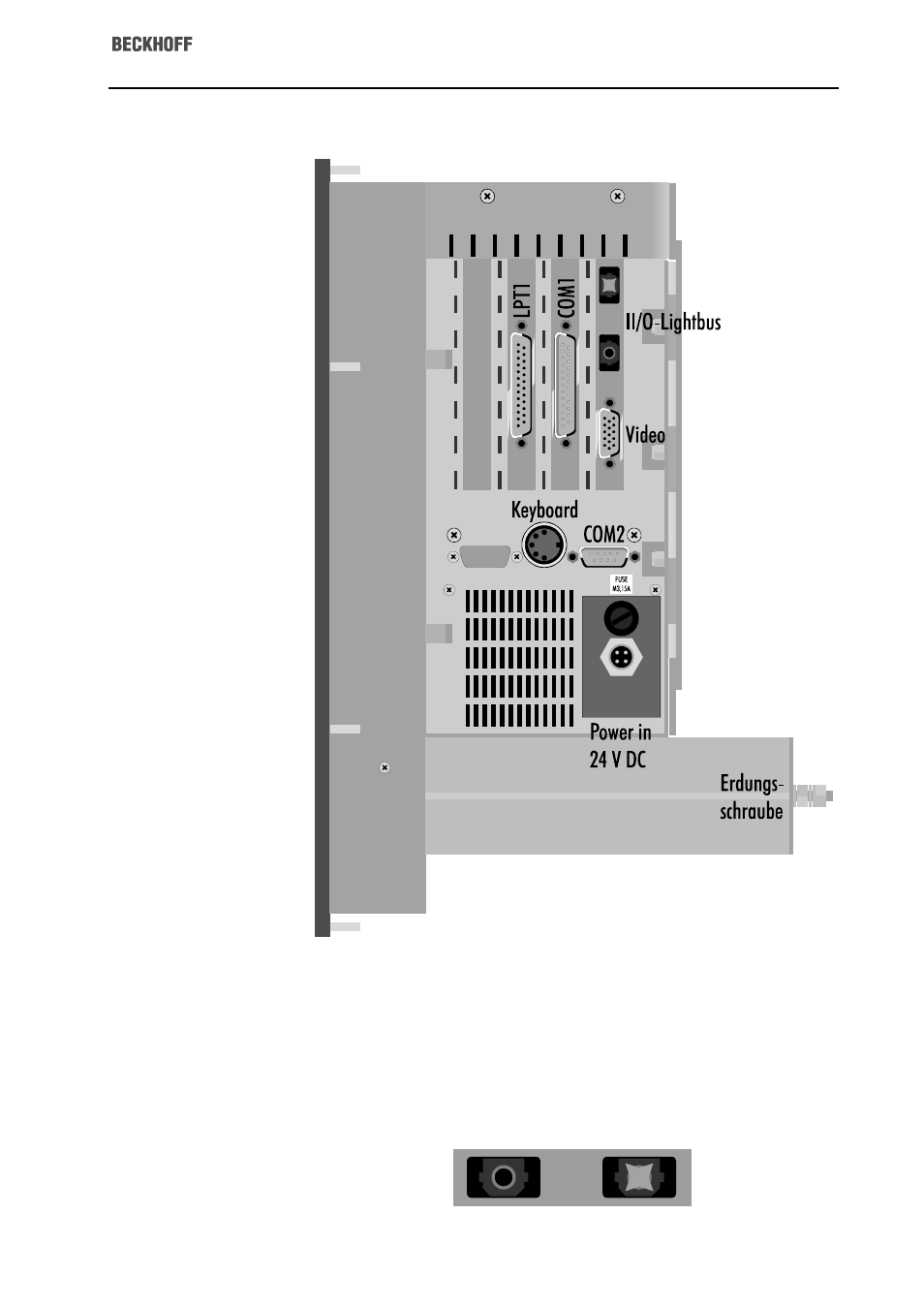

Das Mainboard C1230 enthält ein II/O-Lightbus Interface zur Ansteuerung von
Peripheriemodulen. Der II/O-Lightbus besteht aus einem Lichtleiterring, dessen
Anfang und Ende an den Industrie PC angeschlossen werden. Dabei muß der
Stecker, aus dem bei eingeschaltetem II/O-Lightbus rotes Licht austritt, mit der
Buchse verbunden werden, die dem VGA Anschluß am nächsten ist. In der
Abbildung unten ist diese mit „IN“ beschriftet. Zum Anschluß benötigen Sie
Lichtleiterstecker vom Typ Beckhoff Z1000.
,1
287
