=_Te\QbUb9^TecdbYU3_]`edUb=93#!!
Zum Öffnen des vorderen Teils des Gehäuses müssen Sie die zwei in der Ab-
bildung mit Pfeilen markierten Schrauben lösen. Auf der von hinten gesehen
rechten Seite sind die zwei Cassiselemente mit einem Scharnier gehalten, so
daß Sie es an der linken Seite aufklappen können. Nachdem Sie das Chassis
geöffnet haben, gelangen Sie an das LC-Display.
'DV 'LVNHWWHQODXIZHUN
/DXIZHUNVJHKlXVH |IIQHQ
Im Laufwerksgehäuse unterhalb des Rechnerkerns befindet sich das 3½ Zoll
Diskettenlaufwerk. Auf der Rückseite des Laufwerksgehäuses müssen Sie drei
Schrauben lösen, dann können Sie den unteren Teil abziehen. Das Disketten-
laufwerk ist mit einer Halterung an der Gehäuseoberseite befestigt.

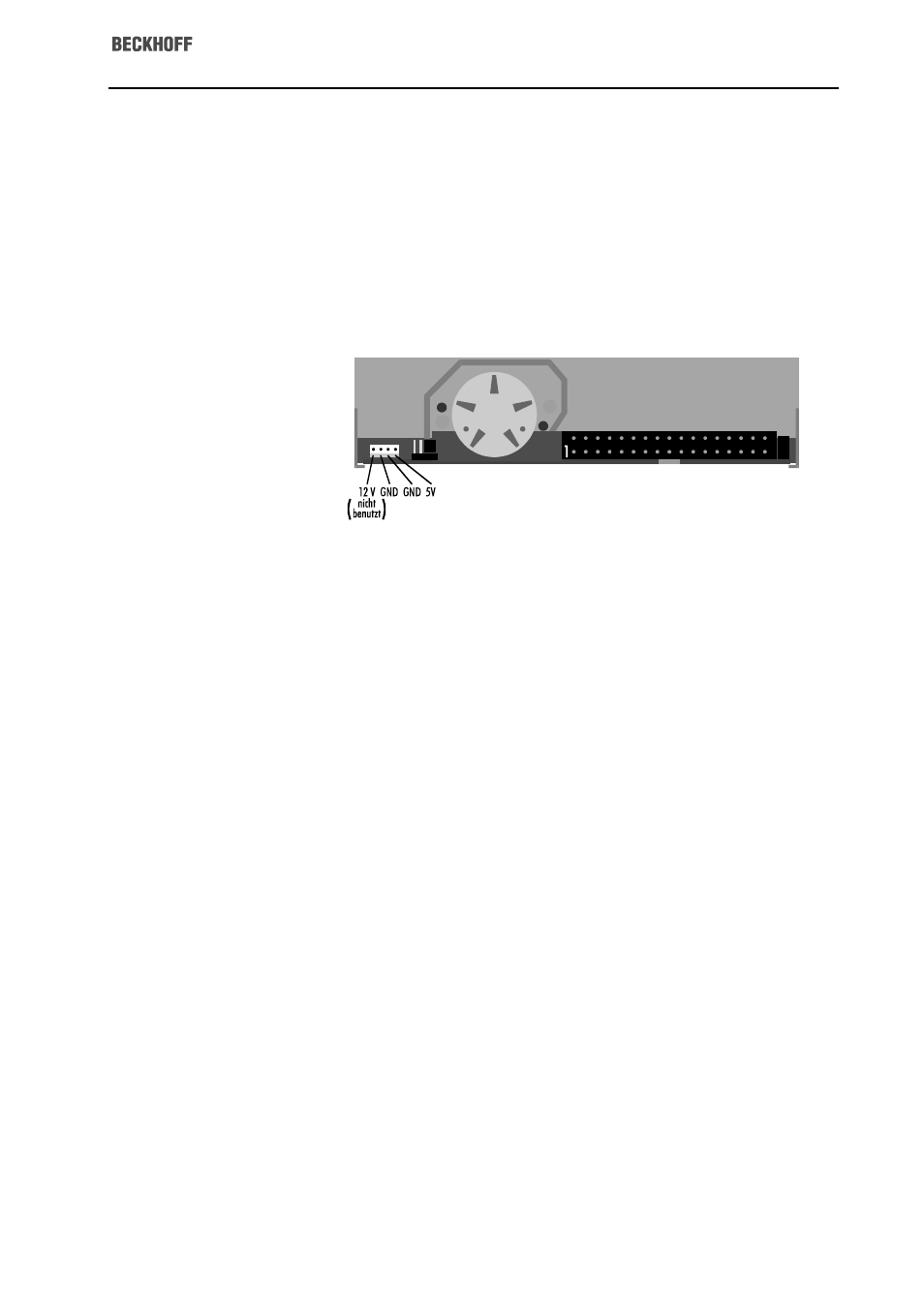

3ROXQJ GHV )ODFKEDQGNDEHOV
Der 34 polige Stecker des Flachbandkabels muß so auf die Steckleiste des
Diskettenlaufwerks gesteckt werden, daß die farbig markierte Ader des Kabels
mit Pin 1 der Stiftleiste verbunden ist. Pin 1 befindet sich auf der dem Strom-
versorgungsstecker zugewandten Seite.
Die Steckverbindungen sind genormt, so daß Sie jedes andere 3½ Zoll Disket-
tenlaufwerk anschließen können.
Nach dem Einbau eines Diskettenlaufwerks muß dieses im Setup eingetragen
werden, wie es in Kapitel 4 beschrieben wurde.
'DV /&'LVSOD\ ZHFKVHOQ
Sollte Ihr LC-Display defekt sein, so können Sie es selbst gegen ein neues vom
gleichen Typ austauschen. Die Umrüstung von Dual-Scan auf Monochrom
oder TFT ist für den Anwender jedoch nicht möglich. Bitte schicken Sie das
Gerät gegebenenfalls ein.
+LQWHUODVVHQ 6LH NHLQH
)LQJHUDEGUFNH
- Öffnen Sie den vorderen Teil des Gehäuses, wie oben beschrieben.
- Lösen Sie die Anschlußstecker und merken Sie sich die Polung der Stecker.
- Das LC-Display ist mit vier Schrauben an der Frontplatte befestigt. Lösen Sie
die Muttern und tauschen Sie das Display aus. Berühren Sie dabei weder die
Display-Oberfläche noch die Innenseite der Frontscheibe.
