Grundlagen
BK2000 7
Die Schnittstellen
Ein Buskoppler besitzt sechs unterschiedliche Anschlußmöglichkeiten.
Diese Schnittstellen sind als Steckverbindungen und Federkraftklemmen
ausgelegt.

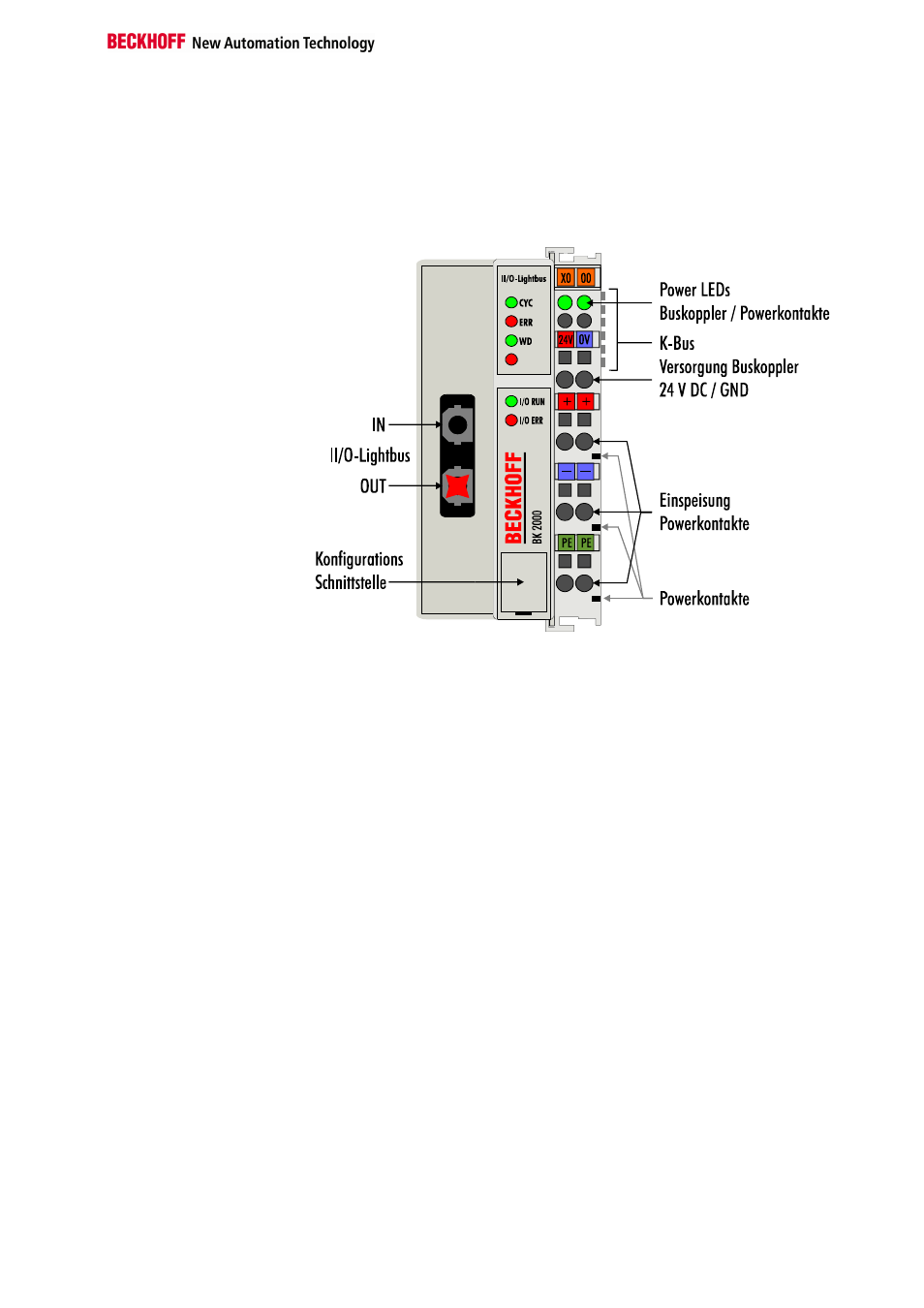

Der Beckhoff-Lightbus -
Koppler BK2000
Spannungsversorgung
24 V DC an die obersten
Klemmen „24 V“ und „0 V“ Die Buskoppler benötigen zum Betrieb eine 24 V Gleichspannung. Der
Anschluß findet über die oberen Federkraftklemmen mit der Bezeichnung
„24 V“ und „0 V“ statt. Die Versorgungsspannung versorgt die Buskoppler-
elektronik und über den K-Bus die Busklemmen. Die Spannungsversor-
gung der Buskopplerelektronik und die des K-Bus sind galvanisch von der
Spannung der Feldebene getrennt.
Einspeisung Powerkontakte
unteren 3 Klemmpaare zur
Einspeisung
maximal 24 V
maximal 10 A Die unteren sechs Anschlüsse mit Federkraftklemmen können zur Einspei-
sung der Peripherieversorgung benutzt werden. Die Federkraftklemmen
sind paarweise mit einem Powerkontakt verbunden. Die Einspeisung zu
den Powerkontakten besitzt keine Verbindung zur Spannungsversorgung
der Buskoppler. Die Auslegung der Einspeisung läßt Spannungen bis zu
24 V zu. Die paarweise Anordnung und die elektrische Verbindung zwi-
schen den Speiseklemmkontakten ermöglicht das Durchschleifen der An-
schlußdrähte zu unterschiedlichen Klemmpunkten. Die Strombelastung
über den Powerkontakten darf 10 A nicht dauerhaft überschreiten. Die
Strombelastbarkeit zwischen zwei Federkraftklemmen ist mit der Belast-
barkeit der Verbindungsdrähte identisch.
Powerkontakte
Federkontakte an der Seite An der rechten Seitenfläche des Buskopplers befinden sich drei Federkon-
takte der Powerkontaktverbindungen. Die Federkontakte sind in Schlitzen
verborgen um den Berührungsschutz sicherzustellen. Durch das Anreihen
einer Busklemme werden die Messerkontakte auf der linken Seite der Bus-
klemme mit den Federkontakten verbunden. Die Nut/Federführung an der
Ober- und Unterseite der Buskoppler und Busklemmen garantiert sichere
Führung der Powerkontakte.
