Betrieb
KL6904 21

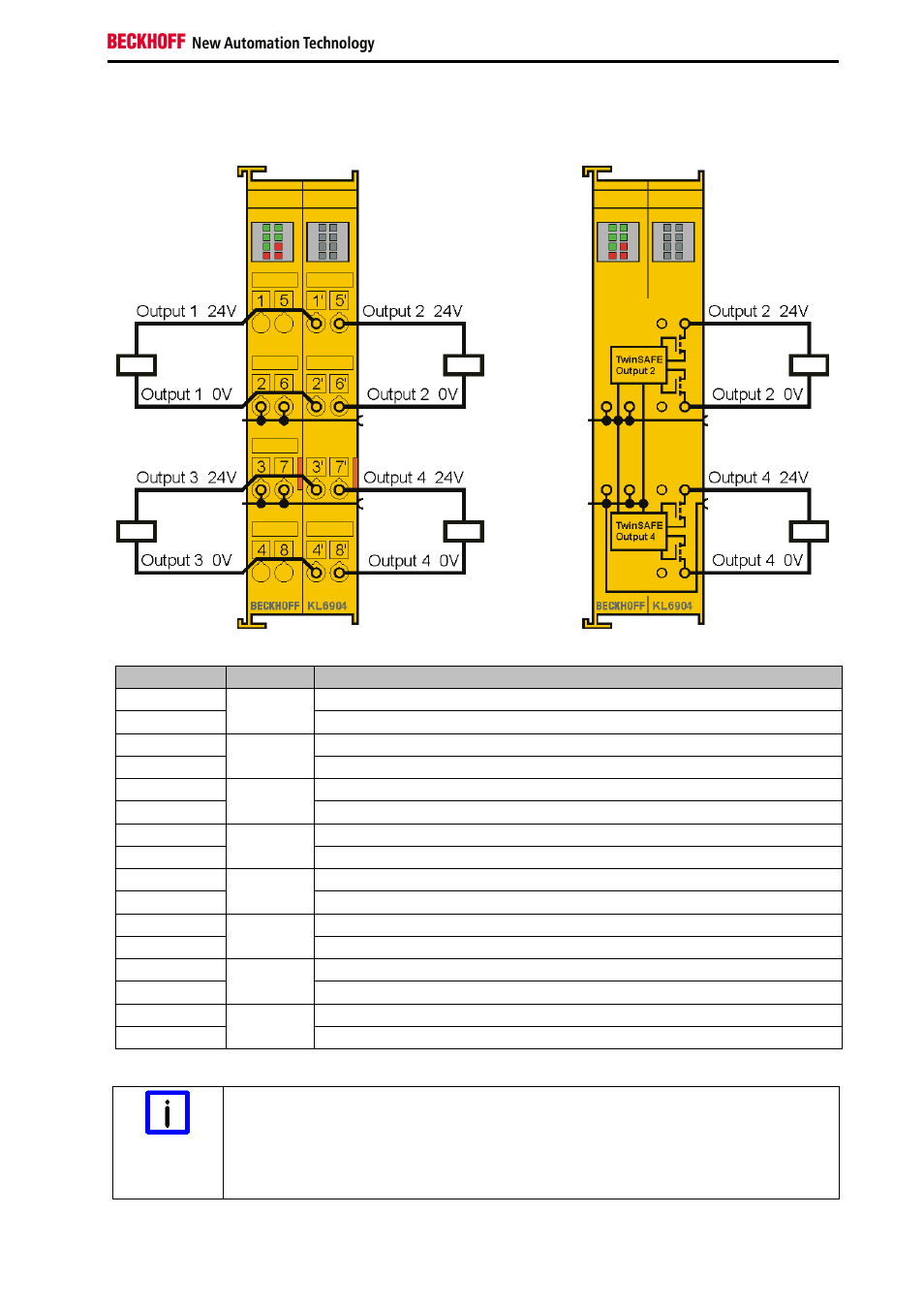

Anschlussbelegung der KL6904
Klemmstelle Ausgang Signal
1 - nicht bestückt, keine Funktion
2 positiver Power-Kontakt
3 - negativer Powerkontakt
4 nicht bestückt, keine Funktion
5 - nicht bestückt, keine Funktion
6 positiver Power-Kontakt
7 - negativer Powerkontakt
8 nicht bestückt, keine Funktion
1’ 1 Output 1+
2’ Output 1-
3’ 3 Output 3+
4’ Output 3-
5’ 2 Output 2+
6’ Output 2-
7’ 4 Output 4+
8’ Output 4-
Hinweis
Testpulse
Achten Sie bei der Auswahl der Aktoren darauf, dass die Testpulse der KL2904 nicht
zu einem Schalten des Aktors oder einer Diagnosemeldung der KL2904 führen.
Die Testpulse der Ausgänge der Klemme KL6904 sind nicht konfigurierbar bzw.
abschaltbar.
