Bremsmodul AX5021 - Version: 1.2
BECKHOFF
Drive Technology

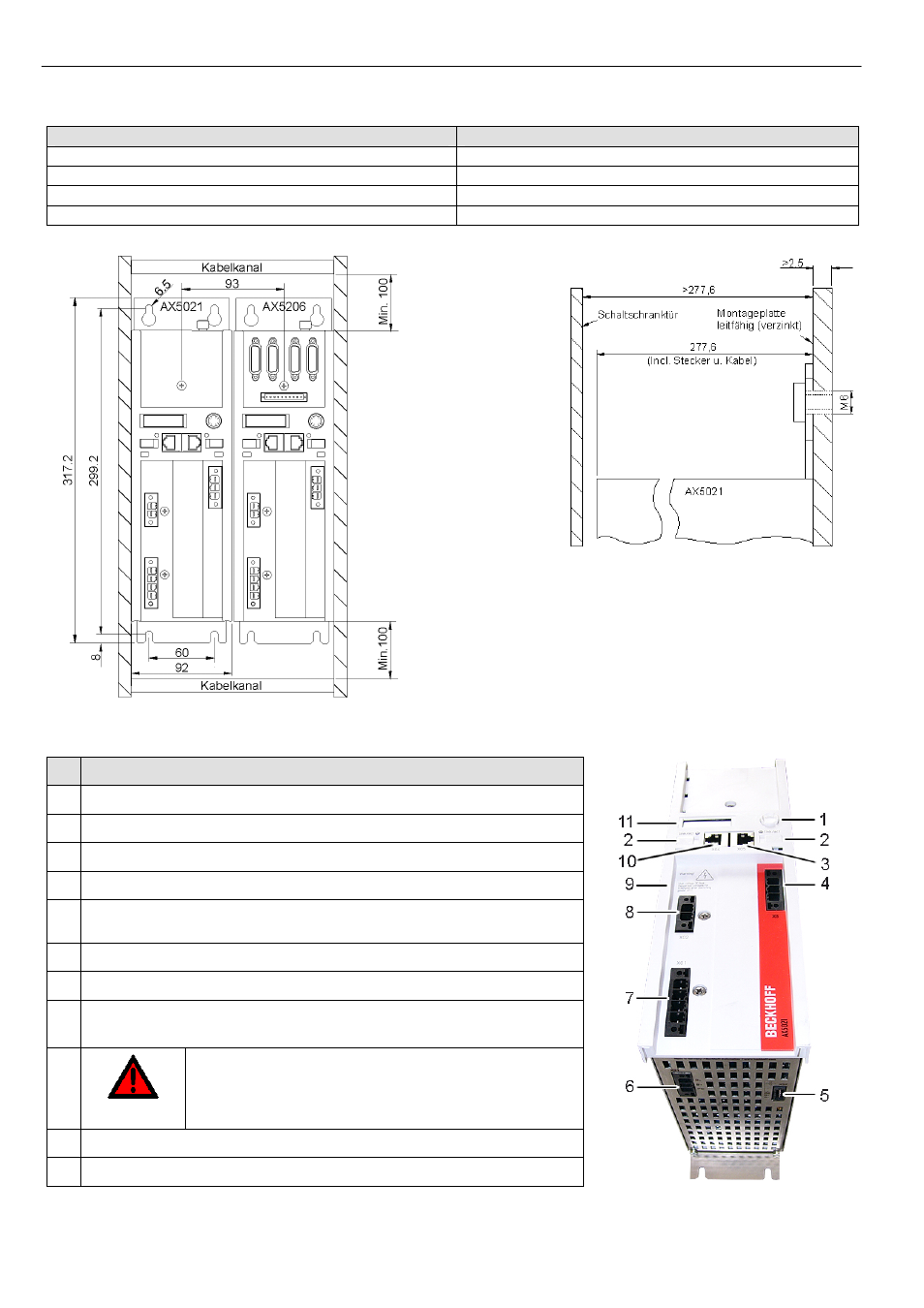

Mechanische Daten
Die äußeren Abmessungen des Bremsmoduls sind identisch mit den Abmessungen der Servoverstärker der Baureihe AX5000 bis 12 A.
Mechanische Daten
AX5021
Gewicht
ca. 4 kg
Breite
92 mm
Höhe ohne Stecker
274 mm
Tiefe ohne Stecker / Zubehör
232 mm
Allgemeine Übersicht
Nr. Bezeichnung
1 Navigationswippe
2
Schild zur freien Beschriftung
3
X05 – Buchse für den EtherCAT Ausgang
4
X03 – Spannungsversorgung 24 V DC Eingang
5
X52 – Anschluss der Temperaturüberwachung und des Lüfters vom externen
Bremswiderstand
6
X51 – Anschluss des externen Bremswiderstandes
7
X01 – Netzspannungsversorgung 100 – 480 V
8
X02 – Zwischenkreis Ausgang
(890 V DC Spannung)
9
GEFAHR
890 V DC Spannung an den Zwischenkreisklemmen X02. Nach
Abschalten des Geräts liegt noch 5 Minuten lebensgefährliche Span-
nung an. Wenn die Spannung unter 50 V abgesunken ist, ist ein
gefahrloses Arbeiten möglich.
10
X04 – Buchse für den EtherCAT Eingang
11 Display
