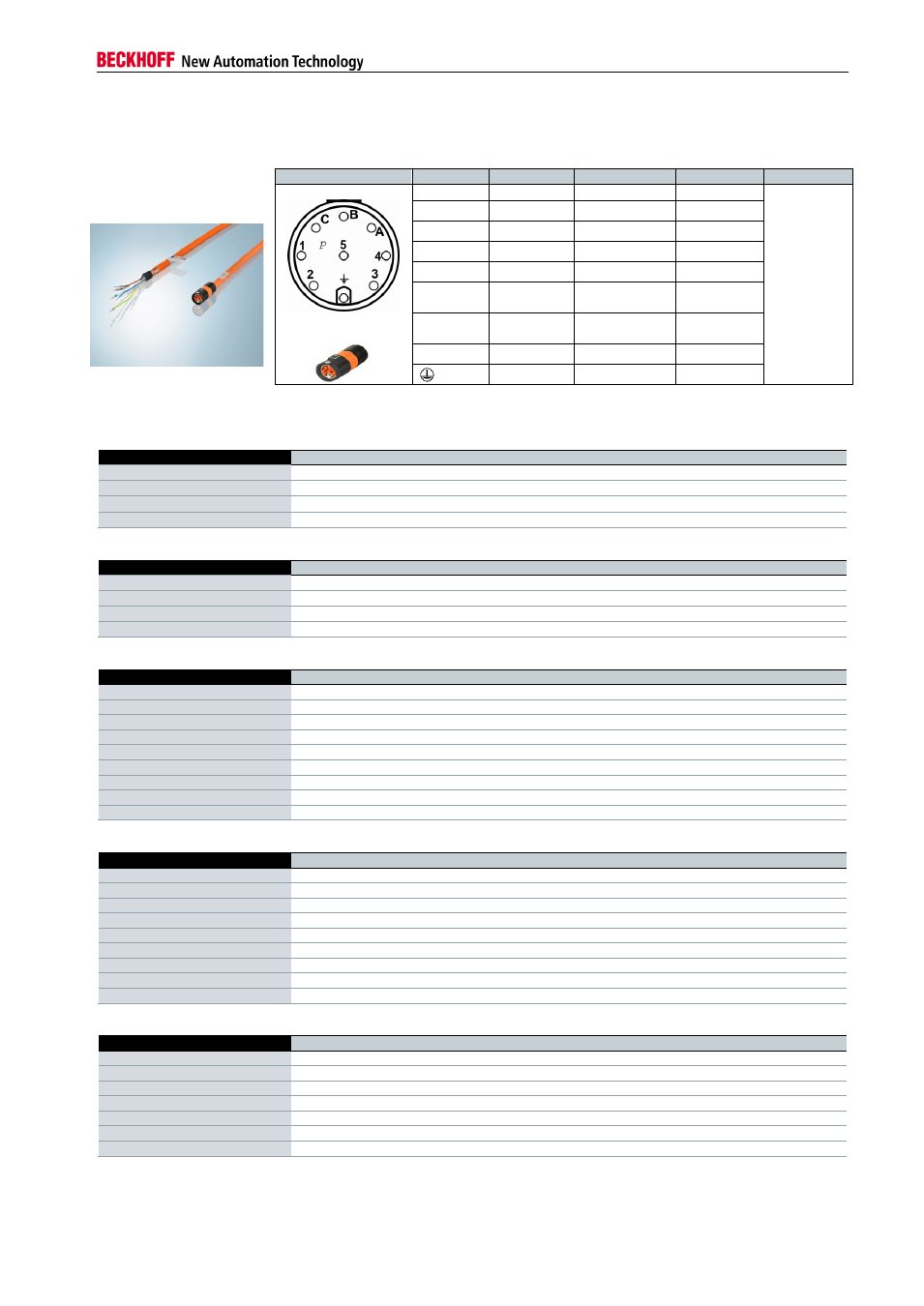

Motorleitung ZK4704-0421-2zzz (OCT)
Katalogdaten
Katalogtext 0,75mm² mit iTec Steckersystem, hochdynamisch für Schleppketteneinsatz
Servomotor AM812x und AM813x
Servo Drive EL7201-0010
Kurzbeschreibung (4x0,75mm² + (2x0,34mm²)+ (2xAWG22))
Elektrische Daten bei 20°C
Max. Betriebsspannung 1000 VAC (UL)
Leiterwiderstand ≤ 55,0 Ω/km (AWG22) / ≤ 55,0 Ω/km (0,34 mm²) / ≤ 26,0 Ω/km (0,75 mm²) gem. DIN EN 50395
Isolationswiderstand ≥ 500 MΩ x km gem. DIN EN 50395
Betriebskapazität bei 800 Hz Ader / Schirm ≤ 150 pF/m (0,75mm²) gem. EN 50289-1-5
Mechanische Eigenschaften
Außendurchmesser D 11,0 ± 0, 4 mm
Min. Biegeradius 5 x D bei fester Verlegung / 7 x D bei Mehrfachbewegung
Max. Verfahrgeschwindigkeit 240 m/min
Max. Beschleunigung 30 m/s² (bei 5 m Verfahrweg)
Max. zulässiger Verfahrweg 20 m horizontal / 5 m vertikal
Max. Torsion ± 30°/m
Max. Biegezyklen 5 Mio.
Umgebungstemperatur Betrieb -20°C bis +60°C
Schirmüberdeckung optisch >85 %
Eigenschaften der Leitung
Material Außenmantel TPU, flammwidrig, halogenfrei
Farbe Orange, ähnlich RAL 2003
Leitungsgewicht 0,175 kg/m
RoHS konform Ja
Silikonfrei Ja
Halogenfrei DIN VDE 0472 T815
Flammwidrig IEC 60332-1-2 / UL758 cable flame test
Ölbeständigkeit Außenmantel HD 22.10 Anhang A / DIN EN60811-2-1
UL Approbationen UL758 (AWM) Style 21223 (Mantel) und Style 10492 (Ader)
Eigenschaften des Motorsteckers
Gehäuse Messing, Zinkdruckguss; vernickelt und kunststoffummantelt
Überwurfmutter Glasfaserverstärkt für hohe, mechanische Belastbarkeit
Kontakte Messing, vergoldet
Dichtung FPM (Viton)
Klemmring Messing vernickelt
Schutzart IP 65 im verschraubten Zustand (gemäß IEC 60529)
Steckzyklen Mind. 500
Steckverbinder Kontakt Funktion Aderfarbe Klemmstelle Steckverbinder
Ansicht: Steckseitig
A U schwarz 4
Flying
leads
B W grau 5
C V braun 12
1 Bremse + rot 6
2 Bremse - schwarz 14
3
Temp. + / OCT
+ weiß 1
4
Temp. - / OCT
- blau 9
5 - - -
PE grün/gelb PE
