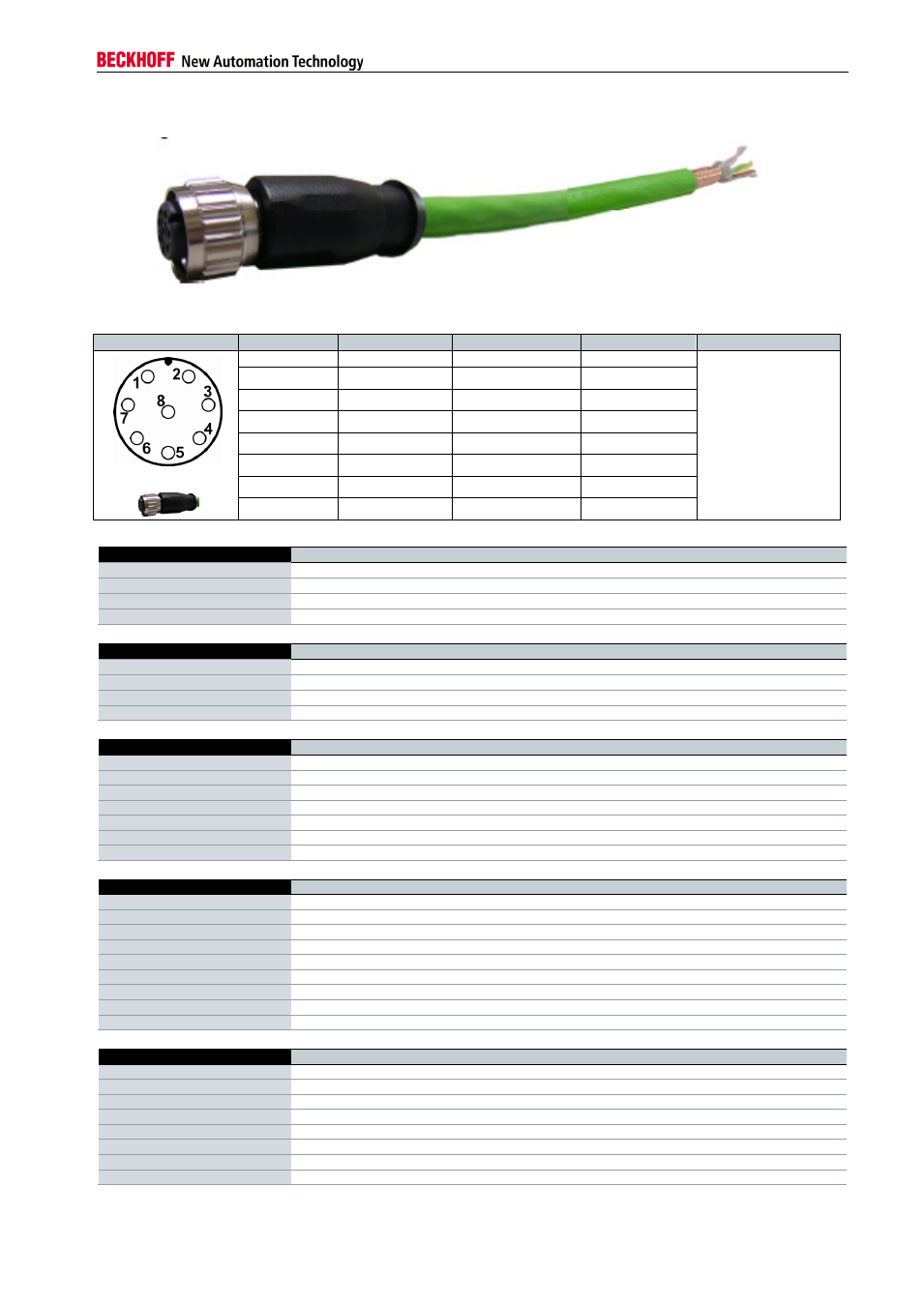

Resolverleitung ZK4724-0410-2zzz
Katalogdaten
Katalogtext
Leitungsquerschnitt 0,25mm², dynamisch für Schleppketteneinsatz
Servomotor
AM812x und AM813x, AM311x und AM312x
Servo Drive
EL7201-0000
Kurzbeschreibung
(3 x 2 x 0,25mm²)
Elektrische Daten bei 20°C
Max. Betriebsspannung
30 V
Leiterwiderstand
77,8 Ohm IEC 60228 Cl.5
Isolationswiderstand
≥ 200 MΩ x km
Betriebskapazität bei 800 Hz
≤ 120 pF/m (0,25mm²)
Mechanische Eigenschaften
Außendurchmesser D
6,6 ± 0, 4 mm
Min. Biegeradius
33 mm
Max. Verfahrgeschwindigkeit
240 m/min
Max. Beschleunigung
30 m/s²
Max. zulässiger Verfahrweg
20 m horizontal / 5 m vertikal
Max. Biegezyklen
10 Mio.
Umgebungstemperatur Betrieb
-20°C bis +60°C
Eigenschaften der Leitung
Material Außenmantel
TMPU, halogenfrei entsprechend UL AWM & CSA AWM
Farbe
Grün, ähnlich RAL 6018
Leitungsgewicht
0,77 kg/m
RoHS konform
Ja
Silikonfrei
Ja
Halogenfrei
Ja
Flammwidrig
DE EN 50265-2-1
Ölbeständigkeit Außenmantel
UL 1581
Normen
UL AWM gelistet 80°C - 300V; CSA AWM gelistet 80°C - 300V; VDE
Eigenschaften des Motorsteckers
Griffkörper
TPU, UL94, schwarz
Überwurfmutter
GD-Zn, Ni
Kontaktmaterial
CuZn
Kontaktoberfläche
Ni, Au gal.
Kontaktträger
PA, UL94
Dichtung
FPM
Schutzart
IP 67 im verschraubten Zustand (gemäß IEC 60529)
Steckzyklen
Mind. 100
Steckverbinder
Kontakt
Funktion
Aderfarbe
Klemmstelle
Steckverbinder
Ansicht: Steckseitig
1
Sin +
weiß
2
Flying
leads
2
Sin -
braun
10
3
Cos +
grün
3
4
Cos -
gelb
11
5
Ref +
grau
1
6
Ref -
rosa
9
7
-.
-
-
8
-
-
-
