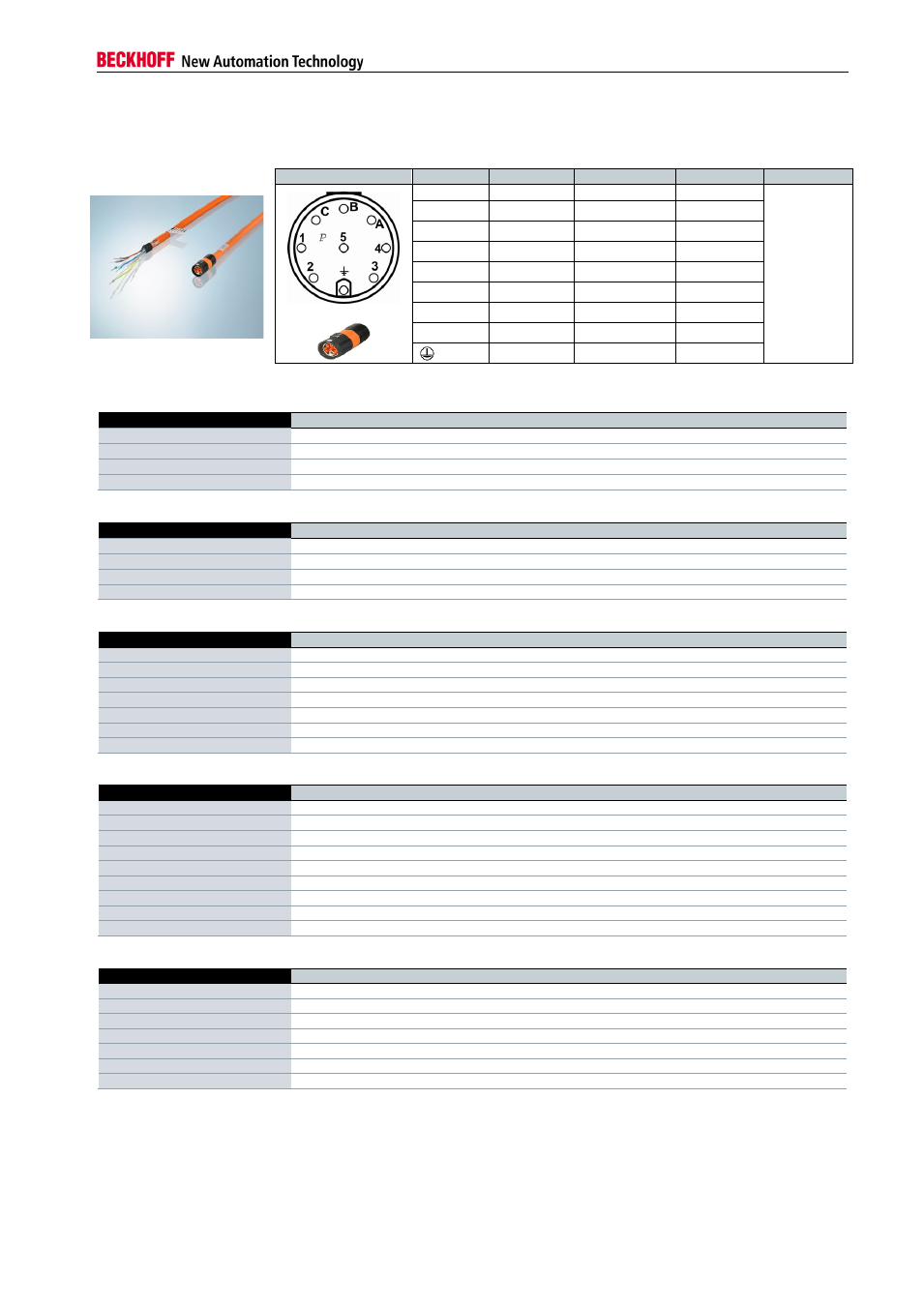

Motorleitung ZK4704-0411-2zzz
Beckhoff
®
and EtherCAT are registered trademarks of Beckhoff. Information is subject to change without notice and warranted only to the extent agreed in the terms
of contract. Beckhoff Automation GmbH, Eiserstr. 5, 33415 Verl, Germany, Tel.: +49 (0) 5246 963 0, Fax.: +49 (0) 5246 963 14
Motorleitung ZK4704-0411-2zzz
Katalogdaten
Katalogtext
Leitungsquerschnitt 0,75mm², dynamisch für Schleppketteneinsatz
Servomotor
AM812x und AM813x, AM311x und AM312x
Servo Drive
EL7201-0000
Kurzbeschreibung
(4x0,75mm² + (2x0,5mm²))
Elektrische Daten bei 20°C
Max. Betriebsspannung
300 V
Leiterwiderstand
IEC 60228 Cl.5
Isolationswiderstand
≥ 20 MΩ x km
Betriebskapazität bei 800 Hz
Ader / Schirm ≤ 100 pF/m (0,75mm²), ≤ 120 pF/m (0,5mm²)
Mechanische Eigenschaften
Außendurchmesser D
8,8 ± 0, 4 mm
Min. Biegeradius
36 mm
Max. Verfahrgeschwindigkeit
300 m/min
Max. Beschleunigung
50 m/s²
Max. zulässiger Verfahrweg
50 m horizontal / 5 m vertikal
Max. Biegezyklen
10 Mio.
Umgebungstemperatur Betrieb
-20°C bis +60°C
Eigenschaften der Leitung
Material Außenmantel
TMPU, halogenfrei entsprechend UL AWM & CSA AWM
Farbe
Orange, ähnlich RAL 2003
Leitungsgewicht
0,120 kg/m
RoHS konform
Ja
Silikonfrei
Ja
Halogenfrei
Ja
Flammwidrig
DE EN 50265-2-1
Ölbeständigkeit Außenmantel
UL 1581
Normen
UL AWM gelistet 80°C - 300V; CSA AWM gelistet 80°C - 300V; VDE
Eigenschaften des Motorsteckers
Gehäuse
Messing, Zinkdruckguss; vernickelt und kunststoffummantelt
Überwurfmutter
Glasfaserverstärkt für hohe, mechanische Belastbarkeit
Kontakte
Messing, vergoldet
Dichtung
FPM (Viton)
Klemmring
Messing vernickelt
Schutzart
IP 65 im verschraubten Zustand (gemäß IEC 60529)
Steckzyklen
Mind. 500
Steckverbinder
Kontakt
Funktion
Aderfarbe
Klemmstelle
Steckverbinder
Ansicht: Steckseitig
A
U
schwarz
4
Flying
leads
B
W
grau
5
C
V
braun
12
1
Bremse +
rot
6
2
Bremse -
schwarz
14
3
-
-
-
4
-
-
-
5
-
-
-
PE
grün/gelb
PE
