Statusinformationen
Statusinformationen unter Windows
Anzeige bei normalem Betrieb
Normaler Betrieb
Das RAID-System arbeitet unter Windows im Hintergrund, das heißt, der
Anwender sieht unter dem Betriebssystem ein logisches Laufwerk, das
sich nicht von einer einzelnen Festplatte unterscheidet. Einen Hinweis auf
ein ordnungsgemäß funktionierendes System gibt es nicht.
Anzeige nach dem Ausfall einer Festplatte
Ausfall einer Festplatte
Nachdem eine Festplatte ausgefallen ist, erscheint nach jedem Neustart
bzw. jeder Neuanmeldung in der Taskleiste unten rechts eine Meldung.
Beispiel: An Port 0 und Port 1 hängt je eine Festplatte, die zusammen ein
RAID-1-Volume bilden. Wenn das Datenkabel der Festplatte an
Port 1 wird gezogen wird, erscheint folgende Meldung:

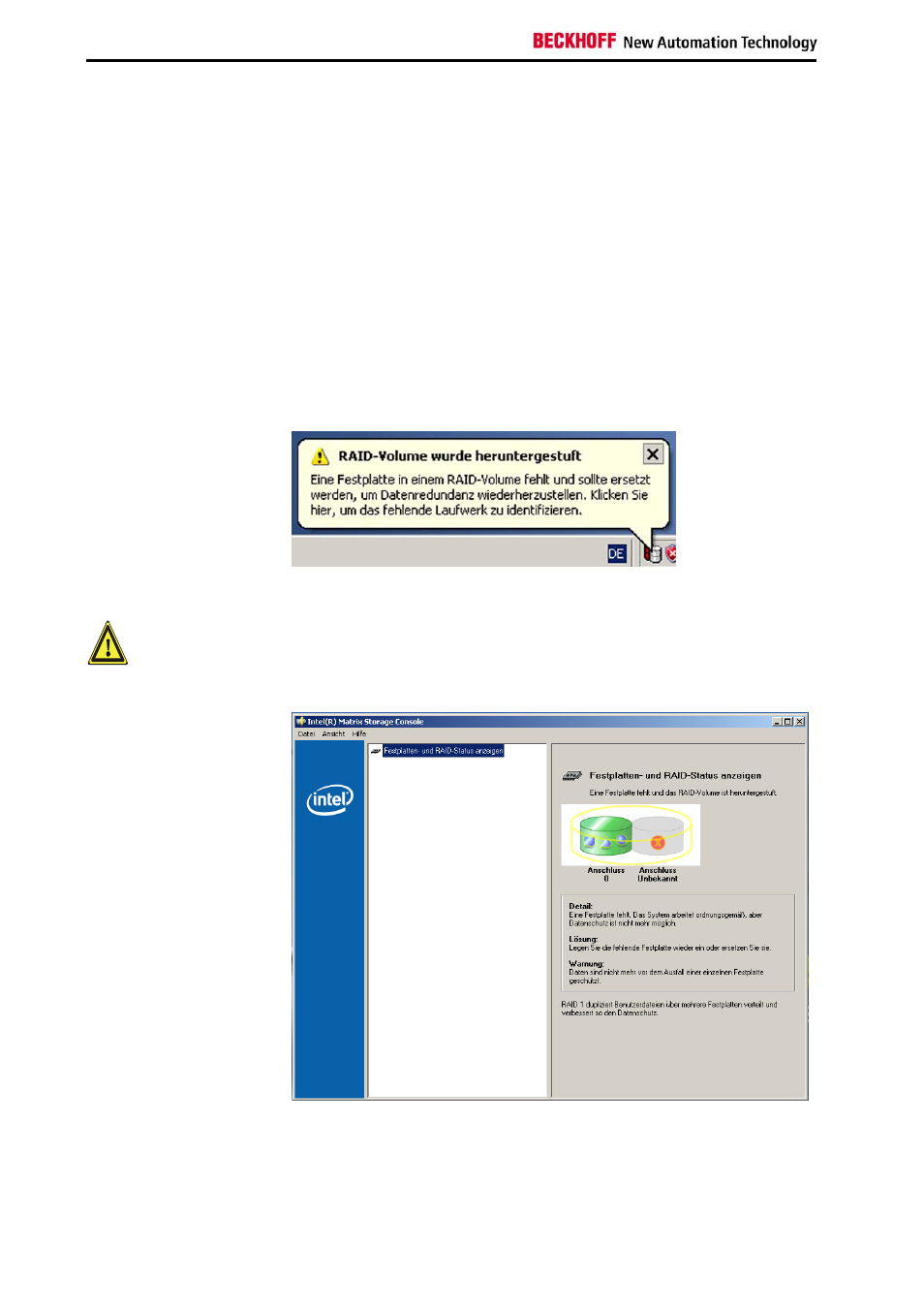

Storage Console
Wird auf die Meldung geklickt, öffnet sich die Storage Console in der
Standard-Ansicht.
Achtung
Das Öffnen und Benutzen der Storage Console kann u.U. zur
Beeinträchtigung der Echtzeitfähigkeit führen!
In dem Beispiel ist die Festplatte an Port 0 (Anschluss 0) in Ordnung (grün
dargestellt):
Storage Console: Beispiel
Über das Menü Ansicht lässt sich die erweiterte Ansicht der Storage
Console aufrufen, die weitere Informationen enthält:
