Lichtleiter Installationsanweisungen
4
II/O-Lightbus

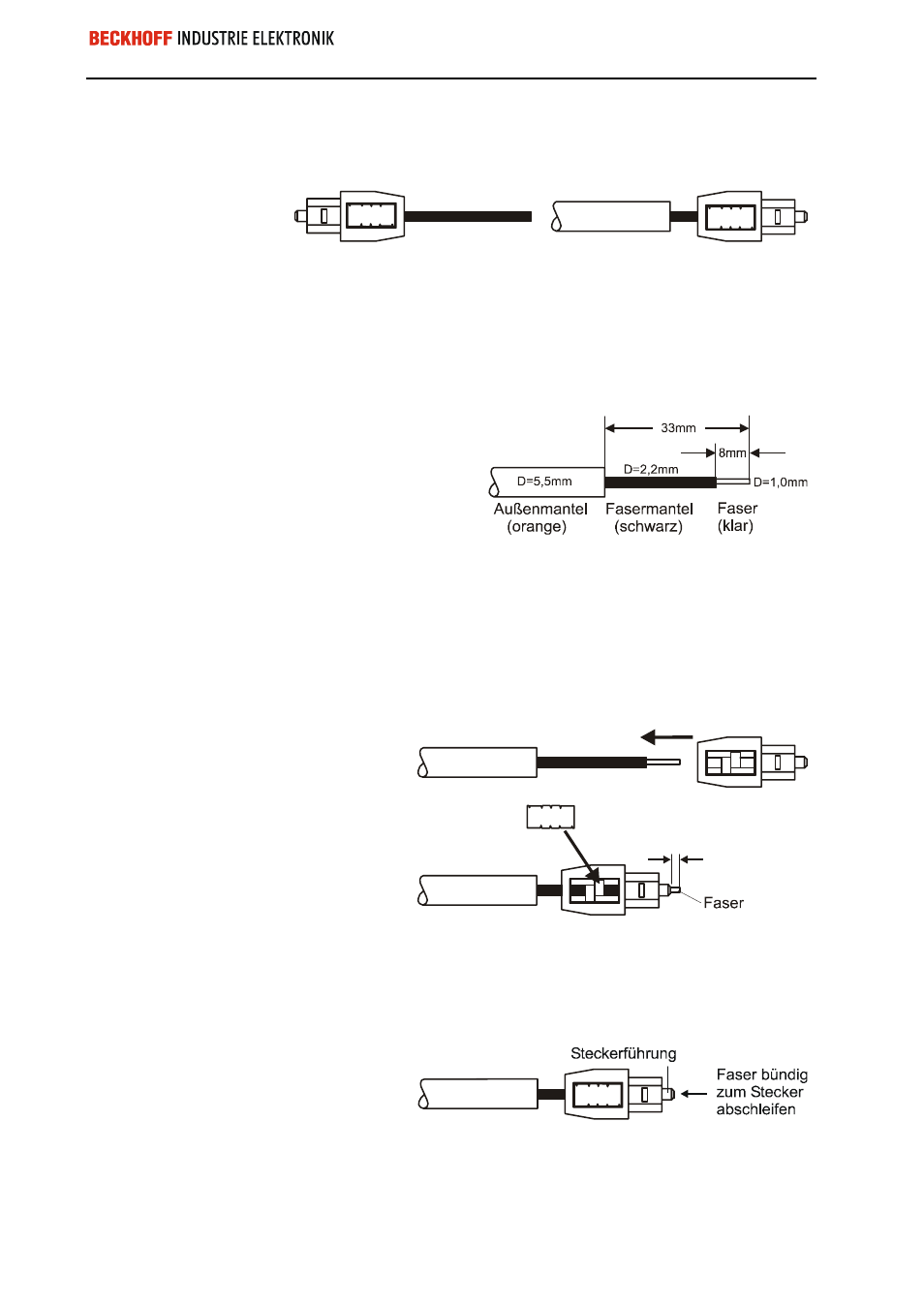

Montageanweisung für Stecker Z1000
Fertigansicht
Stecker Z1000
Stecker Z1000
Z1100 / Z1101
Lichtleiter
1. Kabelenden vorbereiten
Lichtleiter nicht knicken!
(Biegeradius min. 30mm)
Die Faser nicht verletzen!
(erhöhte Kabeldämpfung)
Bei Z1101 erst den orangen Außenmantel ca. 33mm entfernen.
Den schwarzen Fasermantel ca. 8mm entfernen.
Die Faser darf dabei nicht verletzt werden.
2. Stecker montieren
Die Faser muss zunächst
ca. 2mm herausstehen!
Das Steckergehäuse bis zum Anschlag auf den Lichtleiter stecken. Die
Faser sollte ca. 2mm aus der Steckerführung herausstehen, damit sich
evtl. vorhandene Risse in der Faserschnittfläche außerhalb des Steckers
befinden (wird anschließend abgeschliffen).
Zur Befestigung des Steckers den Clip in das Steckergehäuse einsetzen
und ohne zu verkanten einpressen.
Stecker
Lichtleiter
1.
Clip
2.
~2mm
3. Faser auf Endmaß schleifen
Die Faser bündig zum Ste-
cker zurückschleifen!
Das überstehende Faserende nicht abschneiden (Rissbildung), sondern
mit Schleifpapier (600er Körnung) bis zur Steckerführung bündig zurück-
schleifen. Die Steckerführung darf dabei nicht angeschliffen werden.
4. Faserenden prüfen
Sichtkontrolle
Einfache Sichtkontrolle der geschliffenen Faserenden:
Wenn ein Kabelende zu einer Lichtquelle zeigt, dann sollte am anderen
Ende eine saubere, gerade Schnittfläche ohne Risse zu sehen sein.
