7 Lichtleiter Installationsanweisungen
II/O-Lightbus
5. Faserenden prüfen
Sichtkontrolle Einfache Sichtkontrolle der geschliffenen Faserenden:
Wenn ein Kabelende zu einer Lichtquelle zeigt, dann sollte am anderen
Ende eine saubere, gerade Schnittfläche ohne Risse zu sehen sein.

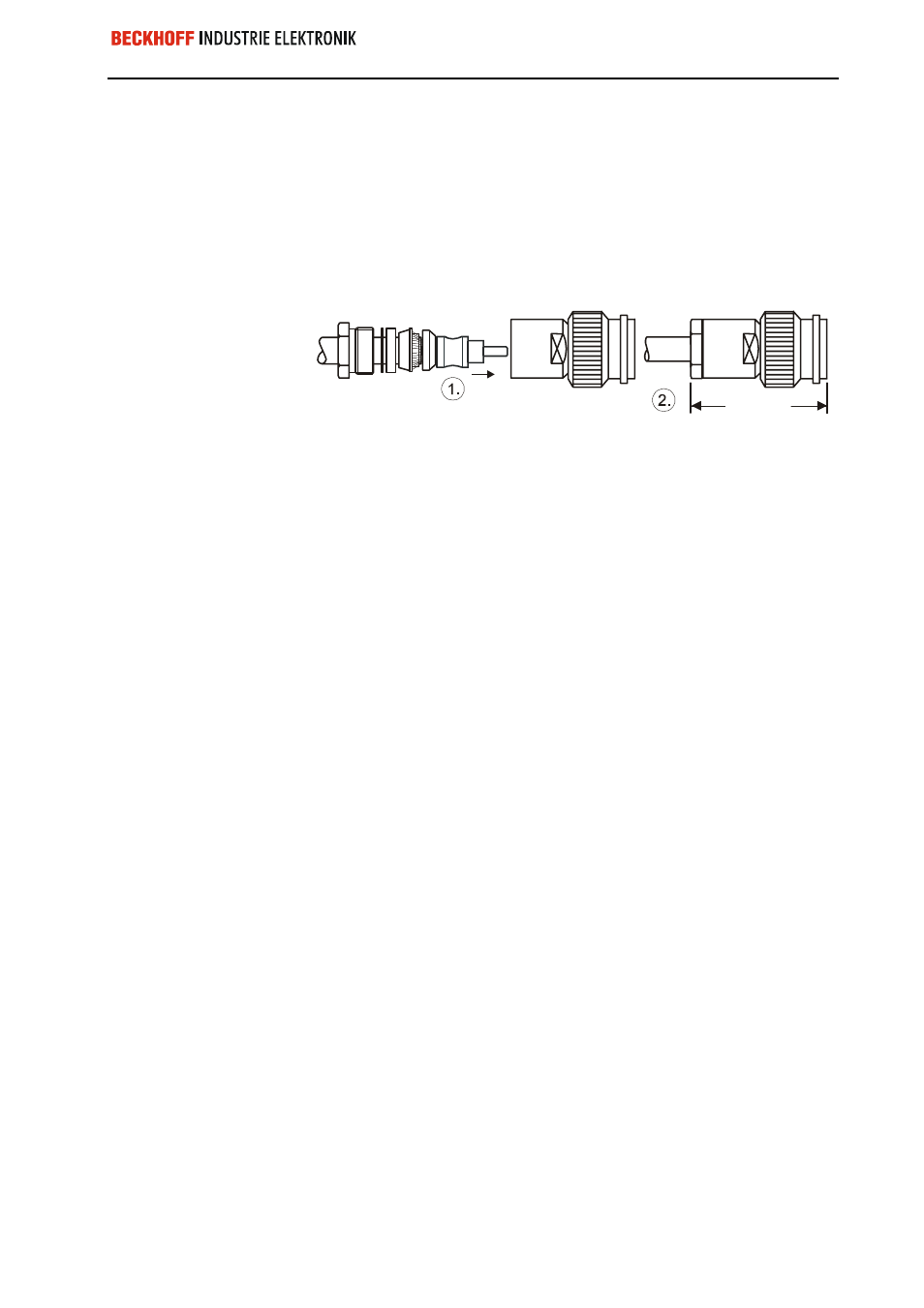

6. Steckergehäuse montieren
Das Kevlargeflecht zwischen Klemmscheibe und Schneidring einklemmen
und das Kabel in das Steckergehäuse einsetzen. Die restlichen Ringe
nachschieben und das Gehäuse mit der Verschraubung fest verschließen.
~31mm
