Lichtleiter Installationsanweisungen
6
II/O-Lightbus
Montageanweisung für IP65 Rundstecker Z1002

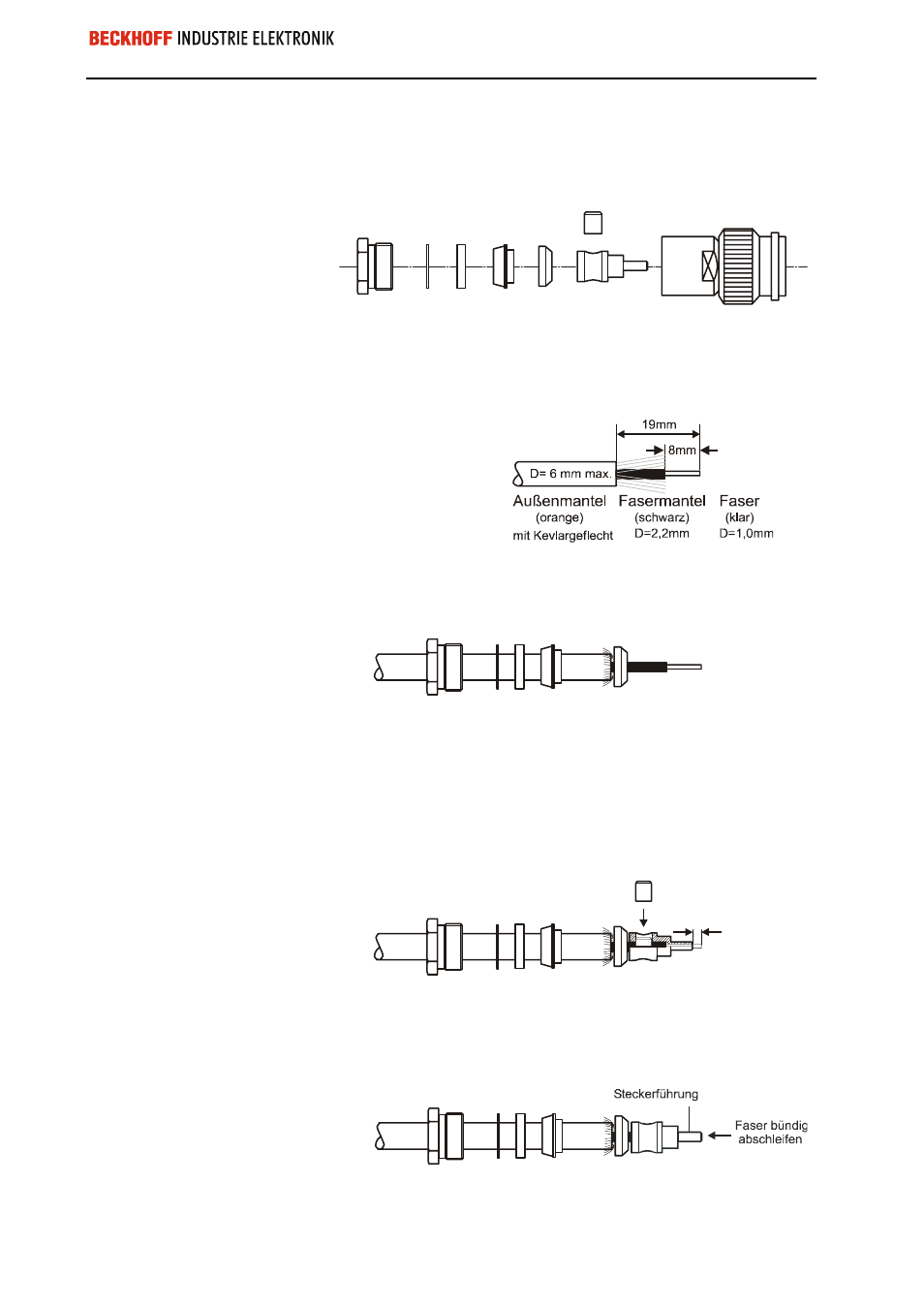

Steckerteile Übersicht
Einzelteile
Verschraubung
Dichtring
Schneidring
Führungsstift
Steckergehäuse
Unterleg-
scheibe
Klemm-
scheibe
Clip
1. Kabelenden vorbereiten
Lichtleiter nicht knicken!
(Biegeradius min. 30mm)
Die Faser nicht verletzen!
(erhöhte Kabeldämpfung)
Zuerst den orangenen Außenmantel ca. 19mm entfernen.
Das Kevlargeflecht und den schwarzen Fasermantel ca. 8mm entfernen.
Die Faser darf dabei nicht verletzt werden.
2. Zugentlastung vormontieren
Verschraubung, Unterlegscheibe, Dichtring und Schneidring über den Au-
ßenmantel schieben. Klemmscheibe über den Fasermantel schieben.
3. Führungsstift montieren
Die Faser muss zunächst
ca. 2mm herausstehen!
Den Führungsstift bis zum Anschlag auf den Lichtleiter stecken. Die Faser
sollte ca. 2mm aus der Steckerführung herausstehen, damit sich evtl. vor-
handene Risse in der Faserschnittfläche außerhalb des Steckers befinden
(wird anschließend abgeschliffen).
Zur Befestigung der Steckerführung den Clip in das Steckergehäuse ein-
setzen und ohne zu verkanten einpressen. Clip-Nutausrichtung beachten!
Clip
~2mm
4. Faser auf Endmaß schleifen
Die Faser bündig zum Füh-
rungsstift zurückschleifen!
Das überstehende Faserende nicht abschneiden (Rissbildung), sondern
mit Schleifpapier (600er Körnung) bis zur Steckerführung bündig zurück-
schleifen. Die Steckerführung darf dabei nicht angeschliffen werden.
