Lichtleiter Installationsanweisungen
8
II/O-Lightbus
Montageanweisung für IP65 Einbaubuchse Z1022

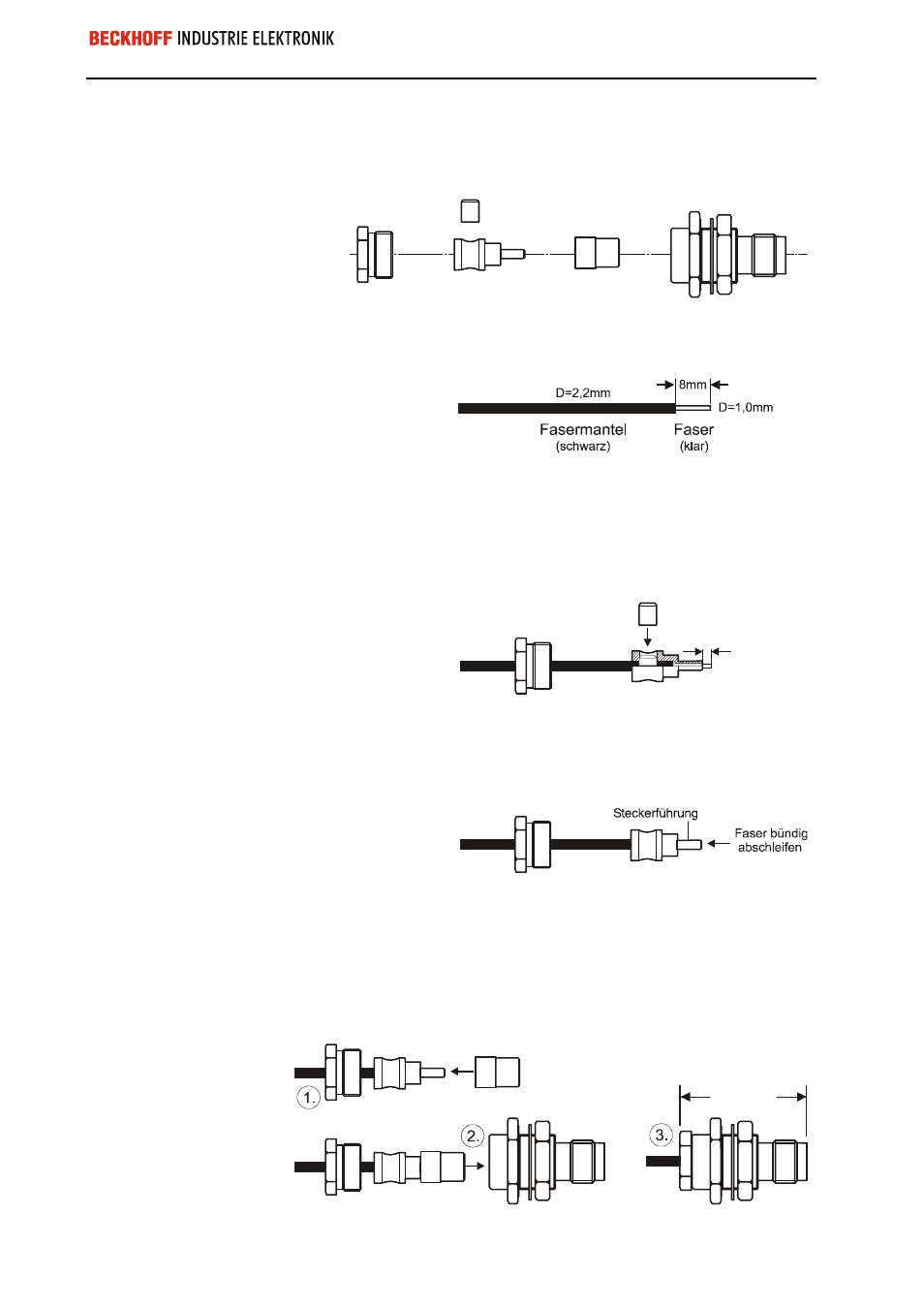

Buchsenteile Übersicht
Einzelteile
Verschraubung
Buchsengehäuse
Zentrierhülse
Führungsstift
Clip
1. Kabelenden vorbereiten
Lichtleiter nicht knicken!
(Biegeradius min. 30mm)
Die Faser nicht verletzen!
(erhöhte Kabeldämpfung)
Den schwarzen Fasermantel ca. 8mm entfernen.
Die Faser darf dabei nicht verletzt werden.
2. Verschraubung und Führungsstift montieren
Verschraubung über das Kabel schieben. Führungsstift bis zum Anschlag
auf den Lichtleiter stecken. Die Faser sollte ca. 2mm aus der Steckerfüh-
rung herausstehen, damit sich evtl. vorhandene Risse in der Faserschnitt-
fläche außerhalb des Steckers befinden (wird anschließend abgeschliffen).
Zur Befestigung der Steckerführung den Clip in das Steckergehäuse ein-
setzen und ohne zu verkanten einpressen. Clip-Nutausrichtung beachten!
Die Faser muss zunächst
ca. 2mm herausstehen!
Clip
~2mm
3. Faser auf Endmaß schleifen
Das überstehende Faserende nicht abschneiden (Rissbildung), sondern
mit Schleifpapier (600er Körnung) bis zur Steckerführung bündig zurück-
schleifen. Die Steckerführung darf dabei nicht angeschliffen werden.
Die Faser bündig zum Füh-
rungsstift zurückschleifen!
4. Faserenden prüfen
Sichtkontrolle
Einfache Sichtkontrolle der geschliffenen Faserenden:
Wenn ein Kabelende zu einer Lichtquelle zeigt, dann sollte am anderen
Ende eine saubere, gerade Schnittfläche ohne Risse zu sehen sein.
5. Zentrierhülse und Buchsengehäuse montieren
Zentrierhülse mit dem dicken Ende auf den Führungsstift stecken, Kabel in
das Steckergehäuse setzen und mit der Verschraubung fest verschließen.
~29mm
