8

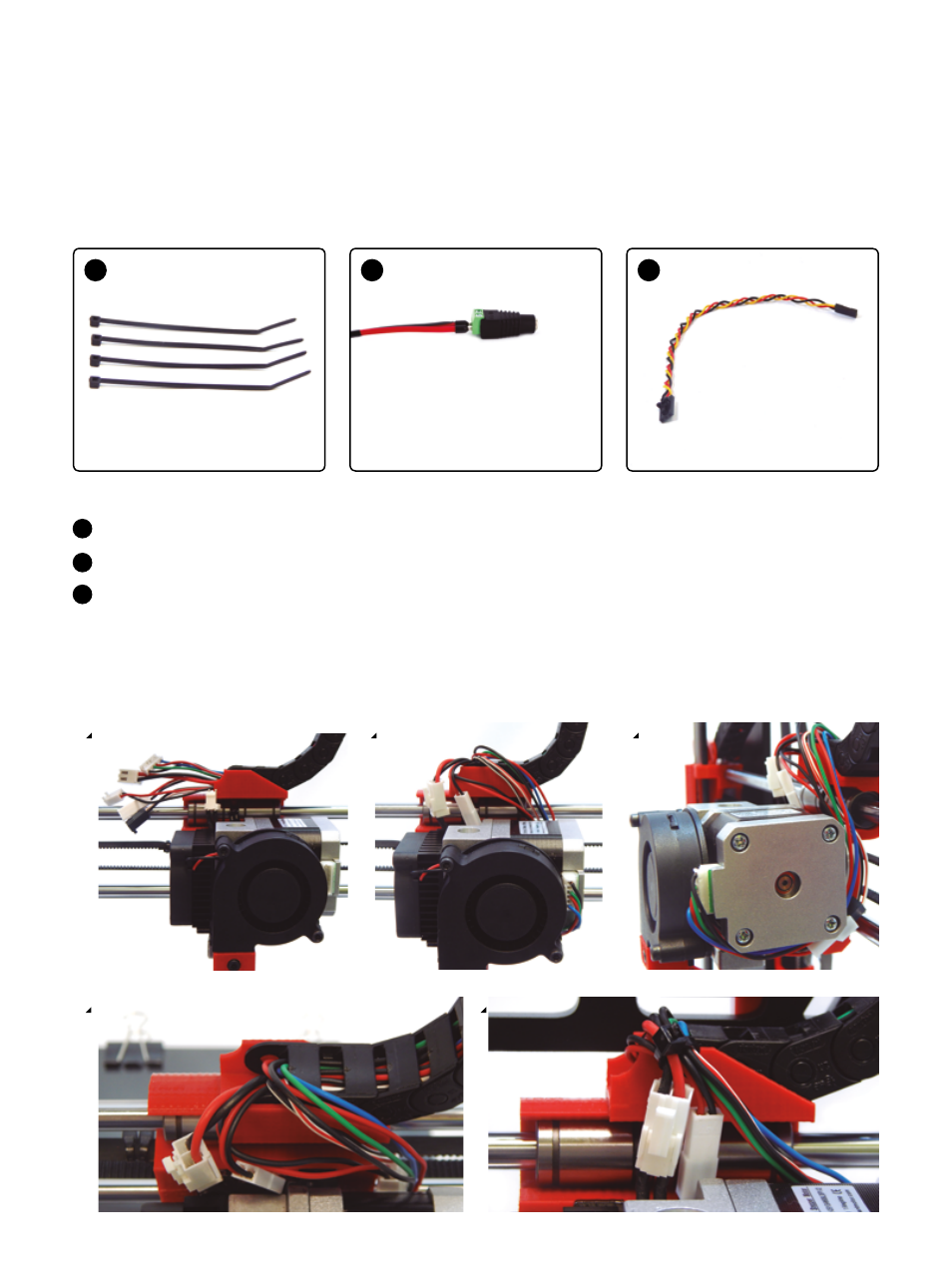

Verkabelung und Kabelführung
1 x
A B
11 x 2 x
C
Kabelbinder, schwarz, 100 x 2,5 mm
Vorbereitetes Stromversorgungskabel
Endschalter-Kabel, 40 cm
3-adriges Endschalter-Kabel mit Steckverbindern
(Stecker und 3-polige Buchse).
A
B
C
Verkabelung des Extruders
Montage:
Verbinde die Extruder-Kabel (2) und befestige
sie mit einem Kabelbinder (5). Verbinde die
Motorenkabel mit der Platine und befestige sie
ebenfalls mit Kabelbindern.
1 2 3
4 5
