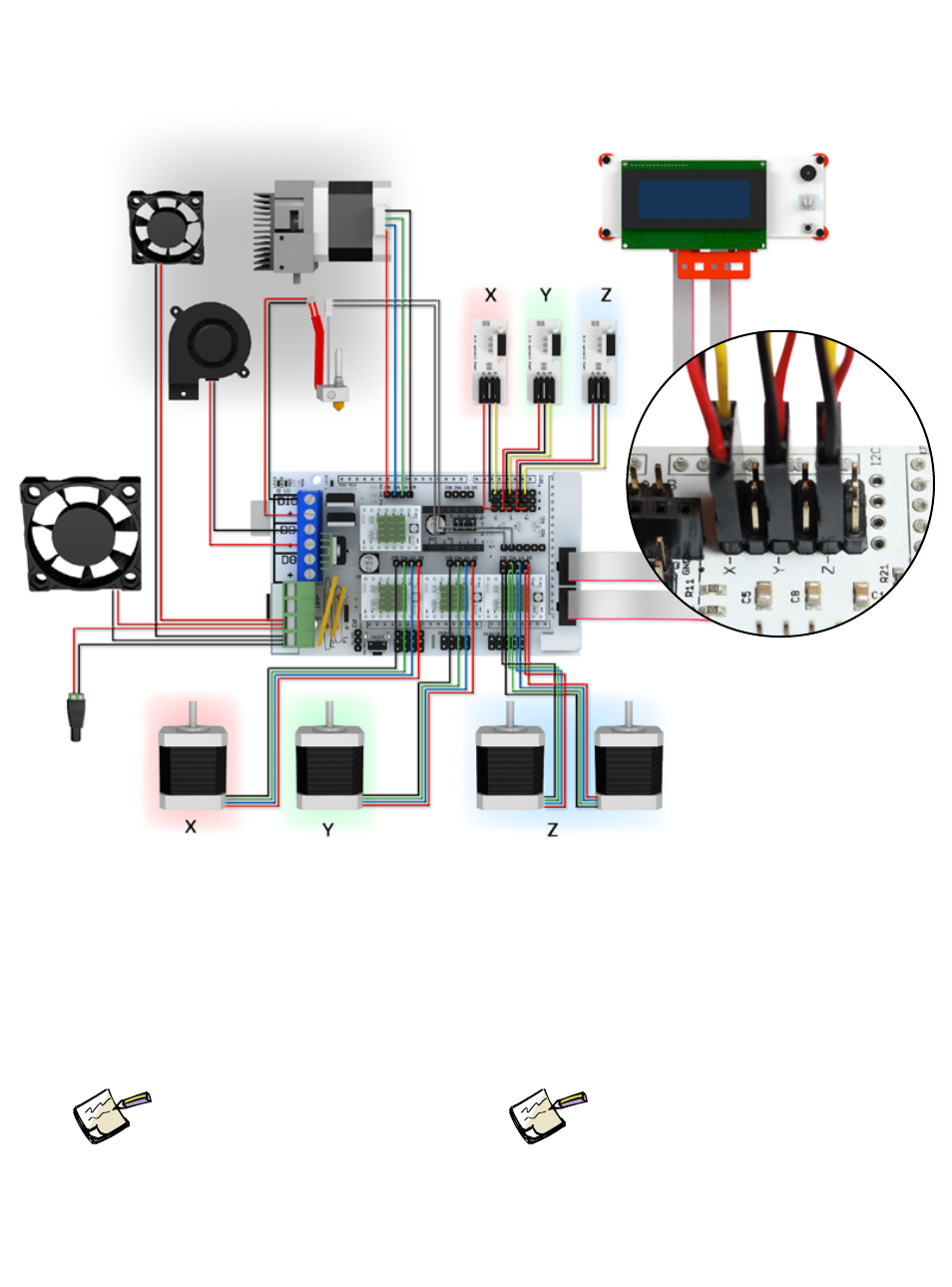

Ramps 1.4 Schaltplan
Geh bitte sorgfältig vor, da durch einen
falschen Anschluss der Endschalter-
Stecker die Platine beschädigt werden
kann. Achte auf die Ausrichtung
des schwarzen Kabels an den
Motorensteckern, wenn du sie auf
der Platine anschließt. Die Farbe der
übrigen Kabel kann abweichen.
Montage:
Vergewissere dich, dass du beim Anschließen dem oberen Bild folgst. Sei beim Verbinden
der Endschalter besonders aufmerksam. Diese müssen an der jeweiligen, mit dem
Buchstaben jeder Achse gekennzeichneten, Pin-Reihe angeschlossen werden. Die freien
Pins dienen zum Markieren der Höchstgrenze jeder Achse. Bei diesem Drucker ist deren
Verwendung nicht notwendig, da diese Grenze bereits in der Firmware einprogrammiert ist.
