Führe die Kabel durch
die gedruckte RAMPS-
Halterung und befestige sie
mit Kabelbindern. Schließe
die Kabel der Ventilatoren
und des Netzteils an die
Steckklemmen der Platine an.

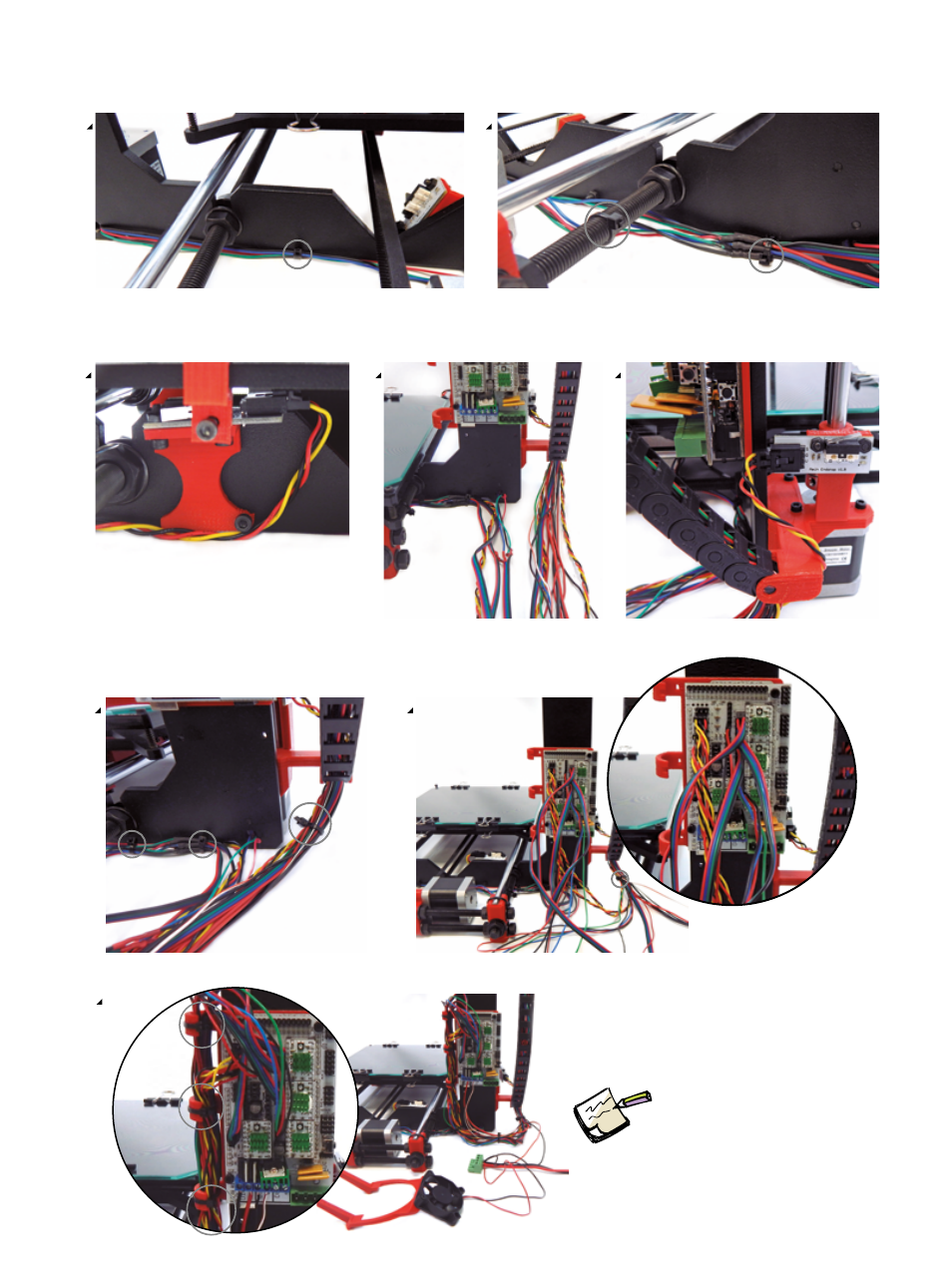

Kabelführung der Motoren der rechten Z-Achse und der Y-Achse
Kabelführung des Endschalters
Verkabelung und Kabelführung der Platine
6 7
8 9 10
11 12
13
