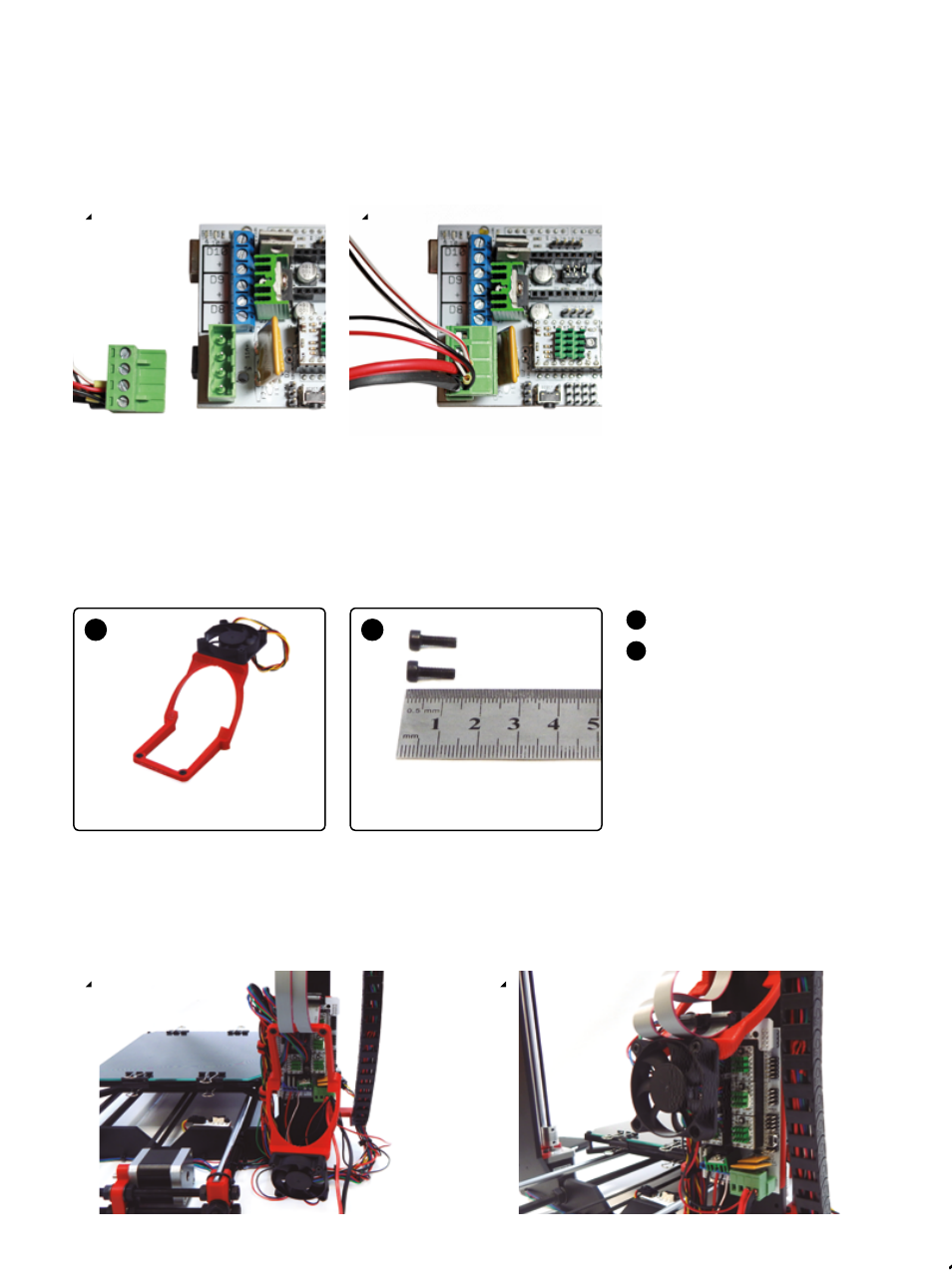

9
Lüfter anbringen
2 x
A B
1 x
Bauteil aus Schritt 8
M3 Schraube x 12 mm
A
B
Montage:
Entferne die Verkabelung zwischen dem LCD-Bedienfeld und der RAMPS-Platine bevor du den
Lüfter anbringst, und führe sie durch die Öffnung des Bauteils
Trenne die Versorgungsklemme von der Stromversorgung. Führe danach die Kabel ein und
befestige diese. Montiere dieses Bauteil dann erneut mit den Schraubenköpfen in Richtung
Platinen-Innenseite.
1 2
Anschluss der Versorgungskabel
1 2
