1 Einführung
1.1 Allgemeine Beschreibung
1.1.1 Gasfluß
Mit den Massedurchflußmessern für Gase der Firma Bronkhorst High-Tech B.V. können, je nach Bauform,
Gasflüsse bis 700 bar genau gemessen werden, und zwar nahezu unabhängig von Druck- und Temperatur-
veränderungen.
Das System kann mittels Regelventil und flexibler Anzeige für die Messung und Regelung von Gasflüssen
von 1 mln/min bis zu mehreren tausend m3n/h, je nach Gerätetyp, erweitert werden. Für einen begrenzten
Durchflußbereich ist auch ein Modell mit Metalldichtungen erhältlich.
1.1.2 Flüssigkeitsmessung
Mit den Massendurchflußmessern für Flüssigkeiten der Firma Bronkhorst High-Tech B.V.können Durchflüsse
bis 400 bar abhängig der Bauform genauestens gemessen werden, und zwar nahezu unabhängig von Druck-
und Temperaturänderungen. Das System kann mittels Regelventil für die Messung und Regelung von
Flüssigkeiten von 2g/h bis 1000g/h erweitert werden.
1.1.3 Druck
Das Druckmeßgerät von Bronkhorst High-Tech B.V. mißt Drücke von 100 mbar bis
400 bar, je nach Druckstufe, und zwar absolute Drücke oder Überdrücke und im Bereich
0-15 bar auch Differenzdrücke. Das Druckregelgerät regelt Drücke mit sehr hoher Genauigkeit und
Reproduzierbarkeit. Der Regler ist erhältlich für Vordruckregelung (P-600-Serie) und Hinterdruckregelung (P-
700-Serie).
Der Fluß durch den Druckregler hängt ab vom Vor- und Hinterdruck, vom Ventilquerschnitt und den
Eigenschaften des Fluids.
1.1.4 Gehäuse
Die verschiedenen Bauarten von Gerätegehäusen weisen Einrichtungen auf, welche die Erfordernisse der
EMC-Vorschriften sicherstellen.

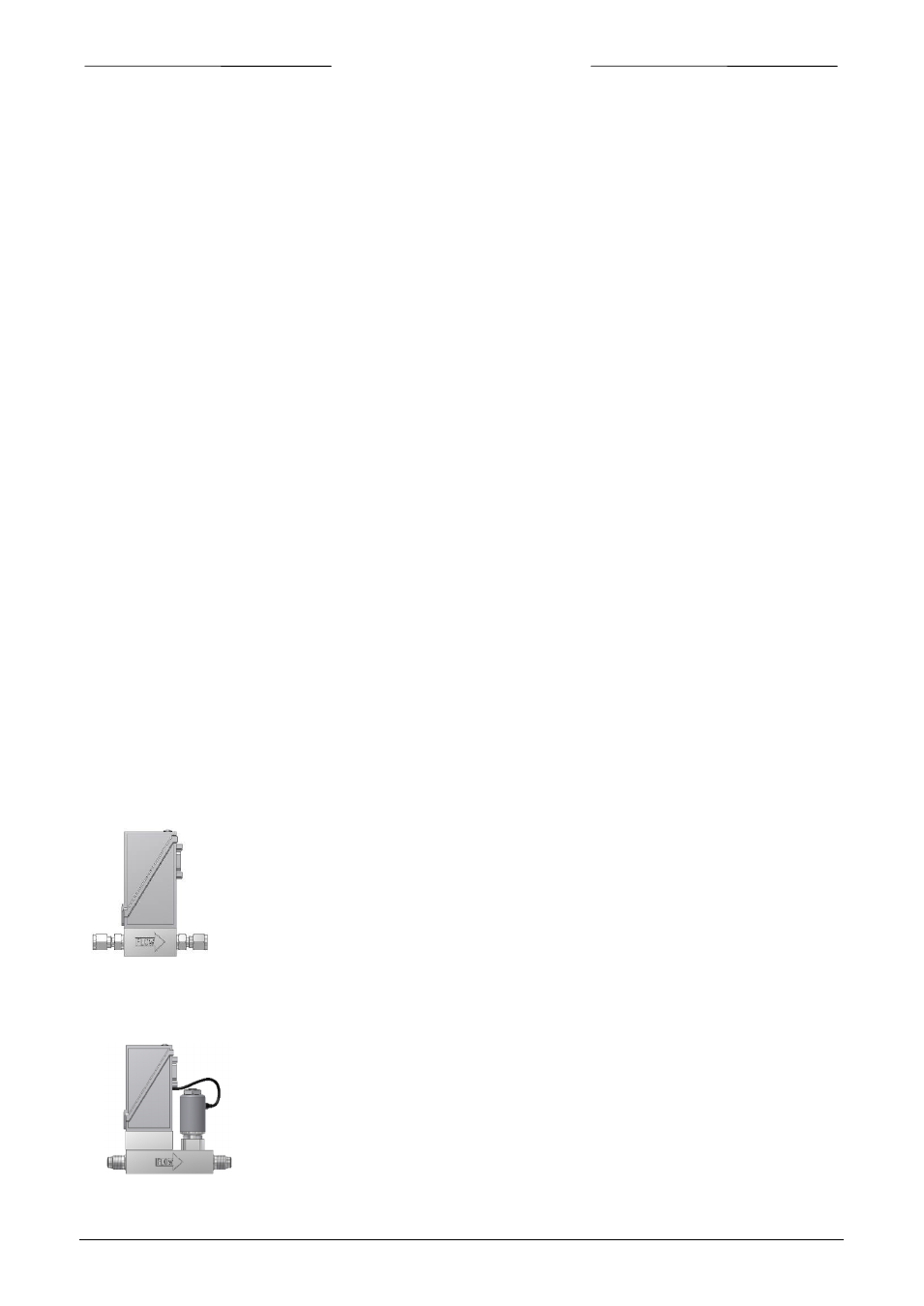

EL-FLOW
®
, EL-PRESS
Die Platinen befinden sich in einem metallisierten Kunststoffgehäuse.
Für den Stromanschluß hat das Gerät einen männlichen 9-poligen Sub-D-Anschluß
für den analogen/RS232 Betrieb. Für den digitalen Betrieb hat das Gerät
verschiedene Steckers auf der Oberseite. Die Geräte sind geeignet für Anwendung
im (trockenen) Innenbereich, wie Labors, und in gut geschützten (OEM)-Gehäusen.
EL-FLOW
®
, EL-PRESS metal seal
Diese Serien hat die gleiche Gehäuse wie die standard EL-FLOW
®
, EL-PRESS
Serien. Nur diese Serien unterschiedet sich durch Metalldichtungen.
