9.19.034 Seite 13
BRONKHORST HIGH-TECH

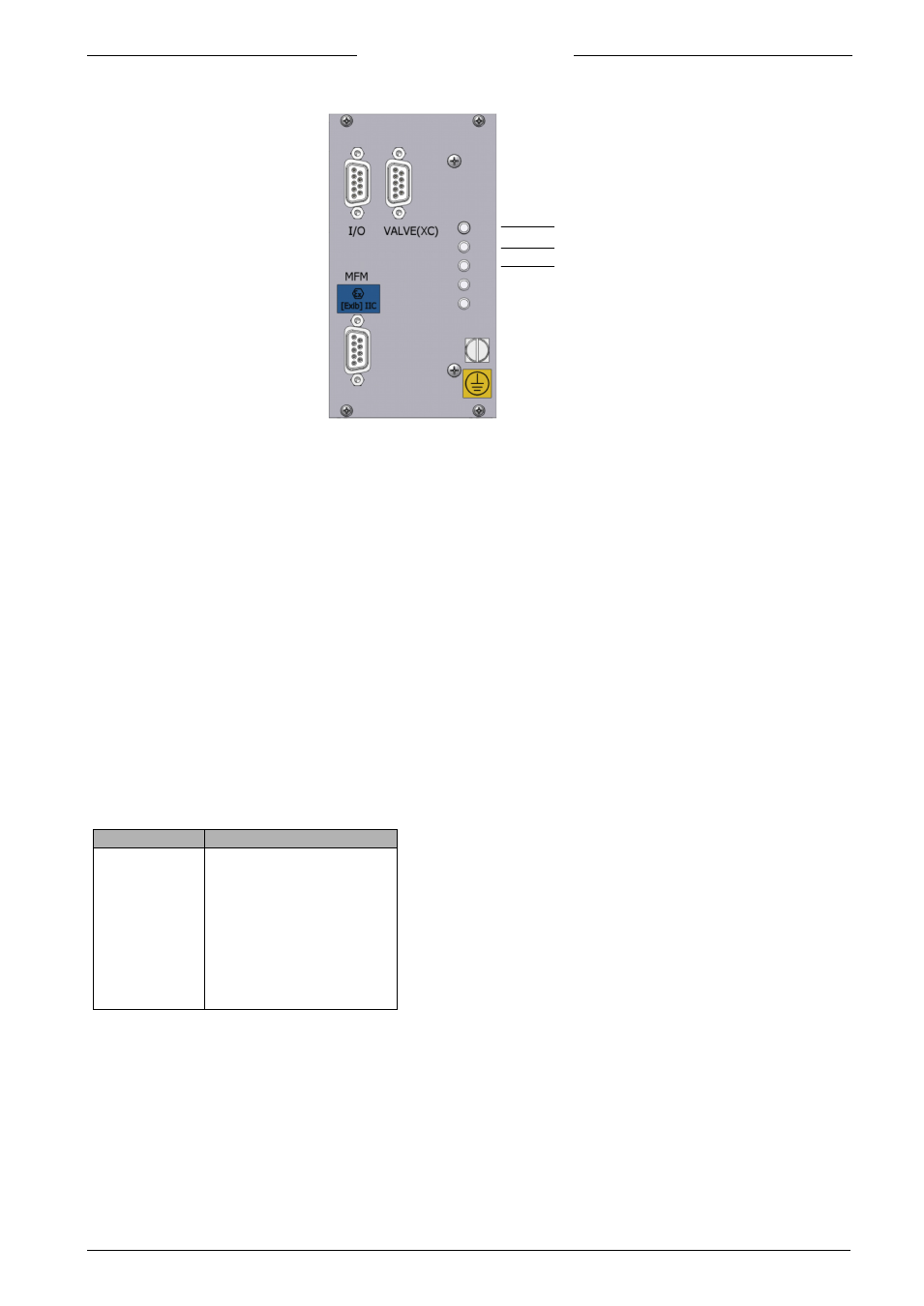

Potentiometer für die Parametereinstellung des Reglers sind zugänglich über Öffnungen auf der Rückseite des
Gerätes.
Potentiometer:
P6: steuert das Ventil mit Schnellstart-Spannung. Für optimal schnelles
Ansprechverhalten von Sollwert 0. (optional)
P3: (nur Durchflußregelung) Steuert das differenzierende Ausgangsnetzwerk.
Dies bestimmt die dynamische Ansprechcharakteristik des Systems.
P4: (nur Durchflußregelung) Steuert das Differential–Verhalten des Regelkreises.
3.2 Anschluß an Meßgeräte
Der Geräteanschluß ist ein weiblicher 9-adriger Sub-D-Stecker. Die Anschlußbelegung entspricht dem
Bronkhorst High-Tech-Standard für eigensichere Geräte.
Pin-Nummer Beschreibung
1
2
3
4
5
6
7
8
9
nicht angeschlossen
+ 15 – 20 mA/4 – 20 mA
nicht angeschlossen
nicht angeschlossen
nicht angeschlossen
nicht angeschlossen
– 15 – 20 mA/4 – 20 mA
nicht angeschlossen
Erde
Der + und – Stromsignaleingang ist für Meßwertwandler mit geschlossenem Stromkreis vorgesehen.
P 6
P 3
P 4
