BRONKHORST HIGH-TECH
2.2.2 Trennverstärker für XB-Spule
Trennverstärker für den Ausgang des Reglerkreises und das (XB-)Ventil.
Die Einheit ist geeignet für einen Regelkanal. 0 – 50 mA Eingang; 0 – 50 mA Ausgang.
Die Regelkreise sind geschlossen, es ist keine separate Spannungsversorgung erforderlich.
Hersteller:
: R. Stahl Schaltgeräte GmbH
Typ:
: ISPac 9167/**-11-00
Schutzklasse:
:
II 3 (1) G Ex nA [ia] IIC T4
Zertifikat Nr.:
: BVS 04 ATEX E 082 X
Uo = 25 V
Io
= 99 mA
Po
= 613 mW
Co
≤
110 nF (IIC) / ≤ 840 nF (IIB)
Lo
≤
2.5 mH (IIC) / ≤ 11 mH (IIB)
Ci
vernachlässigbar
Li
vernachlässigbar
Mechanische Daten:
Abmessungen
: 17.6 x 108 x 114 m
Montageart
: auf Hutschiene 35

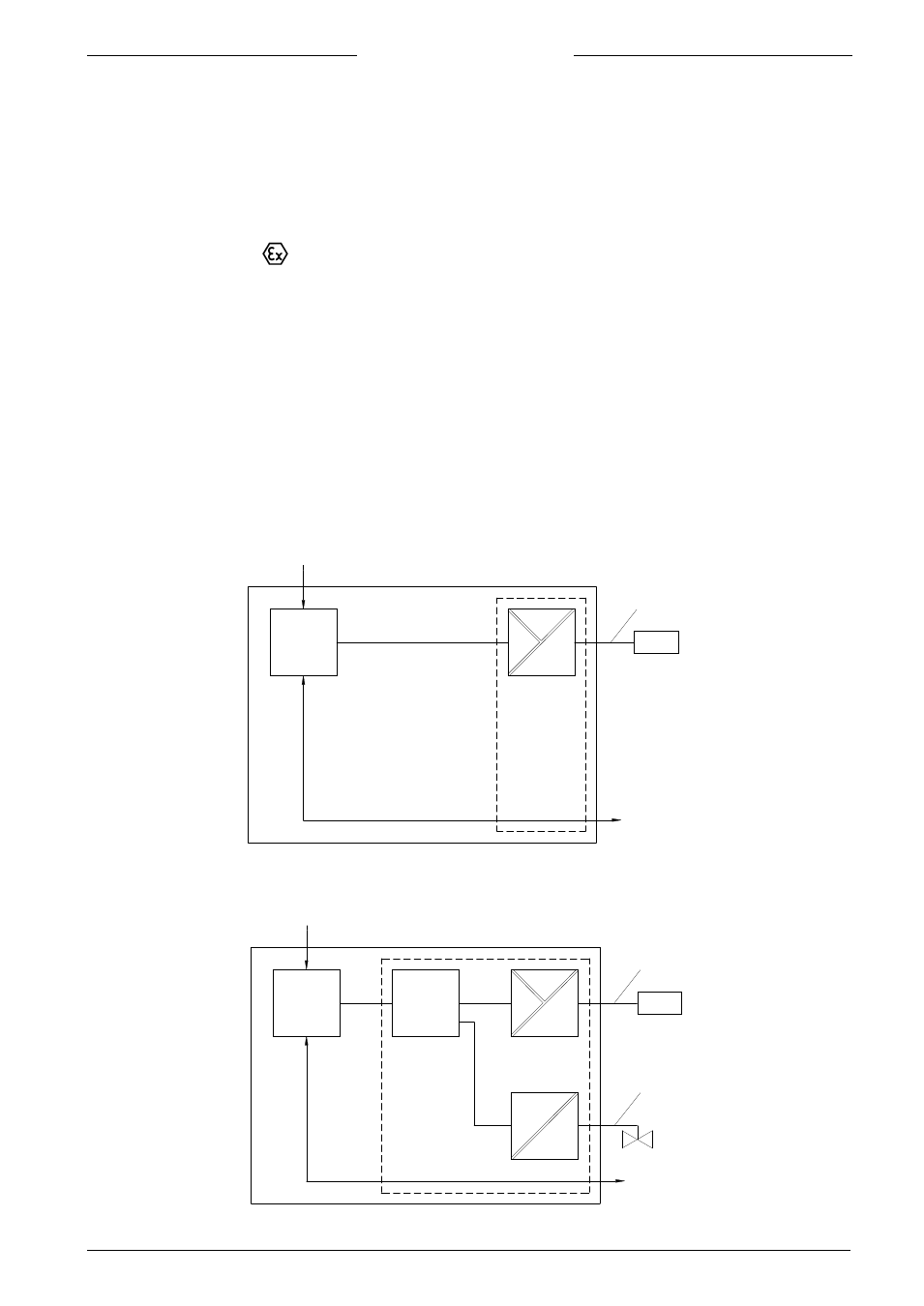

2.3 Modul-Schaltskizzen
2.3.1 Modell "20"
2.3.2. Modell "21"
power &
signals
R/C
panel
Stahl 9160
MFM
2 wire
intrinsic
safe input
in/output I/O
+/-15Vdc
MFM
2 wire
intrinsic
safe input
2 wire
intrinsic
safe output
valve
in/output I/O
+/-15Vdc
power &
signals
R/C
panel
conversion
and
control
module
Stahl 9160
Stahl 9167
