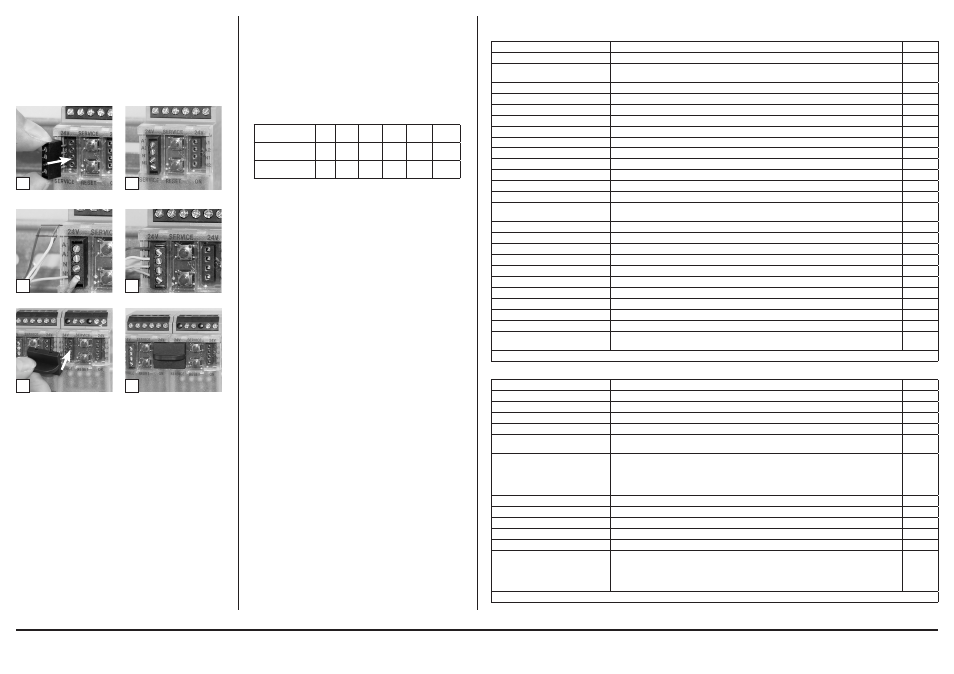

6. Montage
Anlage spannungsfrei schalten
Gerät auf Tragschiene (TH35 nach IEC 60715, Einbau in Elektrovertei-
ler / Schalttafel) setzen
Installation
Die Elektroinstallation und der Geräteanschluss dürfen nur durch
qualifiziertes Fachpersonal unter Beachtung der VDE-Bestim-
mungen und örtlicher Vorschriften vorgenommen werden.
Anschlussklemme für Busanschluss einstecken.
Das Modul ist ohne Abstand anreihbar. Bei Reihenmontage
Brückenstecker aufstecken, er verbindet Bus und Versorgungs-
spannung bei nebeneinander montierten Modulen.
Nach dem Anreihen von 15 Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder DC) pro Anschluss am
Netzgerät muss mit der Ver sorgungs spannung neu extern
angefahren werden.
Kabel für Busanschluss anschließen.
Reihenmontage
5 mm
1 2
3 4
5 6
7. Netzwerkadresse und Bitrate einstellen
Schalter zur Konfiguration
Hexadezimalschalter x10, x1 definieren die Netzwerkadresse
(00 - F9; z.B. F9h = 15x16+9 = 249d) und die Baudrate (FA - FF)
• Schalter x10 auf E drehen ( Gerät ist als Slave konfiguriert)
• Schalter x1 auf A-F drehen, um die Baudrate einzustellen
• Schalter x10 auf F drehen und 1 Sekunde warten
• Die rote und grüne LED blinken, wenn die Baudrate im EEPROM
gespeichert wurde
• Schalter x10 drehen um die Netzwerkadresse einzustellen
• Schalter x1 drehen um die Netzwerkadresse einzustellen
Werkseinstellung: 9600 Bit/s
Adressschalter x10 F F F F F F
Adressschalter x1 A B C D E F
Bitrate (Bit/s) 9600 19200 38400 57600 76800 115200
8. Beschreibung der Software
Device Object
Property Remark / Value RW
Object_Identifier device, default instance: 421000 + Network-Address RW-E
Object_Name
max. 63 Bytes,
default “BMT-SI4_” + Network-Address (Hexadecimal)
RW-E
Object_Type DEVICE (8) R
System_Status OPERATIONAL (0) R
Vendor_Name “BTR Netcom GmbH” R
Vendor_Identifier 421 R
Model_Name “BMT-SI4” R
Description max. 127 Bytes, default “” RW-E
Location max. 63 Bytes, default “” RW-E
Firmware_Revision “1.1” R
Application_Software_Version “1.0” R
Protocol_Version 1 R
Protocol_Revision 12 R
Protocol_Services_Supported
read-property, write-property, subscribe-cov, who-has, who-is, device-communication-control,
reinitialize-device
R
Protocol_Object_Types_Supported DEVICE, BINARY_INPUT, GROUP, ACCUMULATOR R
Object_List [12] device, binary-input 1…4, group 1…3, accumulator 1…4 R
Max_APDU_Length_Accepted 480 R
Segmentation_Supported NO_SEGMENTATION (3) R
APDU_Timeout 10000 R
Number_Of_APDU_Retries 3 R
Device_Address_Binding - R
Database_Revision 0 R
Max_Master 0…127, default 127 RW-E
Max_Info_Frames 1…255, default 1 RW-E
Active_COV_Subscriptions
max. 6 Subscriptions, for binary-input 1…4,
Confirmed / Unconfirmed, Lifetime = 0…65535 sec.
R
R: Read Property, W: Write Property, -E: Storage in EEPROM / Flash
Binary Input Object 1…4
Property Remark / Value RW
Object_Identifier binary-input, instance 1 … 4 R
Object_Type BINARY_INPUT (3) R
Object_Name max. 42 Bytes, default “Input 1” … “Input 4” RW-E
Description max. 84 Bytes, default “” RW-E
Present_Value
INACTIVE (0) / ACTIVE (1),
writable if Out_Of_Service R
RW
Status_Flags
IN_ALARM: 0
FAULT: 0
OVERRIDDEN: 0
OUT_OF_SERVICE:
0 / 1
R
Event_State NORMAL (0) R
Out_Of_Service FALSE (0) / TRUE (1) RW
Polarity NORMAL (0) / REVERSE (1) RW-E
Inactive_Text max. 20 Bytes, default “Off” RW-E
Active_Text max. 20 Bytes, default “On” RW-E
Notification_Class
Unsubscribed UnconfirmedCOVNotification
0: no COV notification, default,
1: local broadcast,
2: global broadcast
RW-E
R: Read Property, W: Write Property, -E: Storage in EEPROM / Flash
