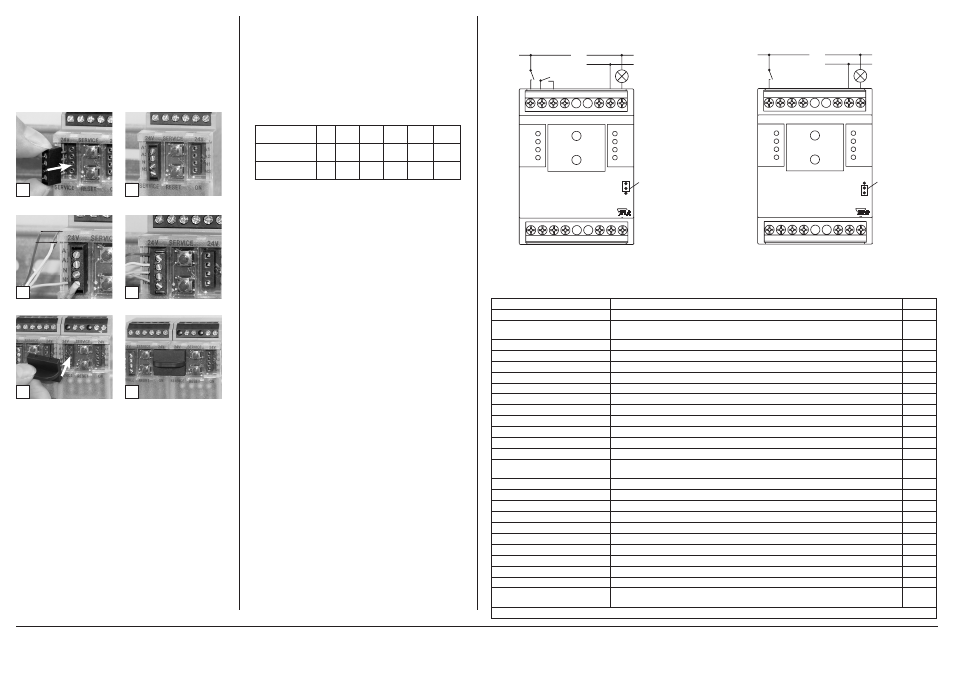

6. Montage
Anlage spannungsfrei schalten
Gerät auf Tragschiene (TH35 nach IEC 60715, Einbau in Elektrover-
teiler / Schalttafel) setzen
Installation
Die Elektroinstallation und der Geräteanschluss dürfen nur
durch qualifiziertes Fachpersonal unter Beachtung der VDE-Be-
stimmungen und örtlicher Vorschriften vorgenommen werden.
Anschlussklemme für Busanschluss einstecken.
Das Modul ist ohne Abstand anreihbar. Bei Reihenmontage Brü-
ckenstecker aufstecken, er verbindet Bus und Versorgungs-span-
nung bei nebeneinander montierten Modulen.
Nach dem Anreihen von 15 Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder DC) pro Anschluss am Netz-
gerät muss mit der Ver sorgungs spannung neu extern angefah-
ren werden.
Kabel für Busanschluss anschließen
Reihenmontage
7. Netzwerkadresse und Bitrate einstellen
Schalter zur Konfiguration
Hexadezimalschalter x10, x1 definieren die Netzwerkadresse
(00 - F9; z.B. F9h = 15x16+9 = 249d) und die Baudrate (FA - FF)
• Schalter x10 auf E drehen ( Gerät ist als Slave konfiguriert)
• Schalter x1 auf A-F drehen, um die Baudrate einzustellen
• Schalter x10 auf F drehen und 1 Sekunde warten
• Die rote und grüne LED blinken, wenn die Baudrate im EEPROM
gespeichert wurde
• Schalter x10 drehen um die Netzwerkadresse einzustellen
• Schalter x1 drehen um die Netzwerkadresse einzustellen
Werkseinstellung: 9600 Bit/s
Adressschalter x10 F F F F F F
Adressschalter x1 A B C D E F
Bitrate (Bit/s) 9600 19200 38400 57600 76800 115200
8. Anschlussbeispiele
Anschlussbeispiele 1+2
ERROR
24V
1
2
3
4
X10
A-
B+
GND
+24 V
24V
1 2 C1 C1 12 11 14
BUSY
X1
BMT-DIO4/2 BACnet MS/TP
Jumper unter
der Blende
Jumper below
the faceplate
A-
B+
GND
+24 V
4 3 C1 C1 22 21 24
A1 (24 V AC /DC) N
L
Anschlussbeispiel 3
ERROR
24V
1
2
3
4
X10
A-
B+
GND
+24 V
24V
1 2 C1 C1 12 11 14
BUSY
X1
BMT-DIO4/2 BACnet MS/TP
Jumper unter
der Blende
Jumper below
the faceplate
A-
B+
GND
+24 V
4 3 C1 C1 22 21 24
A2 (GND) N
L
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Deutschland
Tel. +49 7702 533-0 | Fax +49 7702 533-433
Montageanleitung siehe www.metz-connect.com
9. Beschreibung der Software
Device Object
Property Remark / Value RW
Object_Identifier device, default instance: 421000 + Network-Address RW-E
Object_Name
max. 63 Bytes,
default “BMT-DIO4/2_” + Network-Address (Hexadecimal)
RW-E
Object_Type DEVICE (8) R
System_Status OPERATIONAL (0) R
Vendor_Name “BTR Netcom GmbH” R
Vendor_Identifier 421 R
Model_Name “BMT-DIO4/2” R
Description max. 127 Bytes, default “” RW-E
Location max. 63 Bytes, default “” RW-E
Firmware_Revision “1.2” R
Application_Software_Version “1.0” R
Protocol_Version 1 R
Protocol_Revision 12 R
Protocol_Services_Supported
read-property, write-property, subscribe-cov, who-has, who-is, device-communication-
control, reinitialize-device
R
Protocol_Object_Types_Supported DEVICE, BINARY_OUTPUT, BINARY_INPUT, GROUP, ANALOG_VALUE R
Object_List [11] device, binary-output 1…2, binary-input 1…4, group 1…3, analog-value 1 R
Max_APDU_Length_Accepted 480 R
Segmentation_Supported NO_SEGMENTATION (3) R
APDU_Timeout 10000 R
Number_Of_APDU_Retries 3 R
Device_Address_Binding - R
Database_Revision 0 R
Max_Master 0…127, default 127 RW-E
Max_Info_Frames 1…255, default 1 RW-E
Active_COV_Subscriptions
max. 8 Subscriptions, for binary-input / binary-output,
Confirmed / Unconfirmed, Lifetime = 0…65535 sec.
R
R: Read Property, W: Write Property, -E: Storage in EEPROM / Flash
