Bedienungsanleitung für Cybex
11

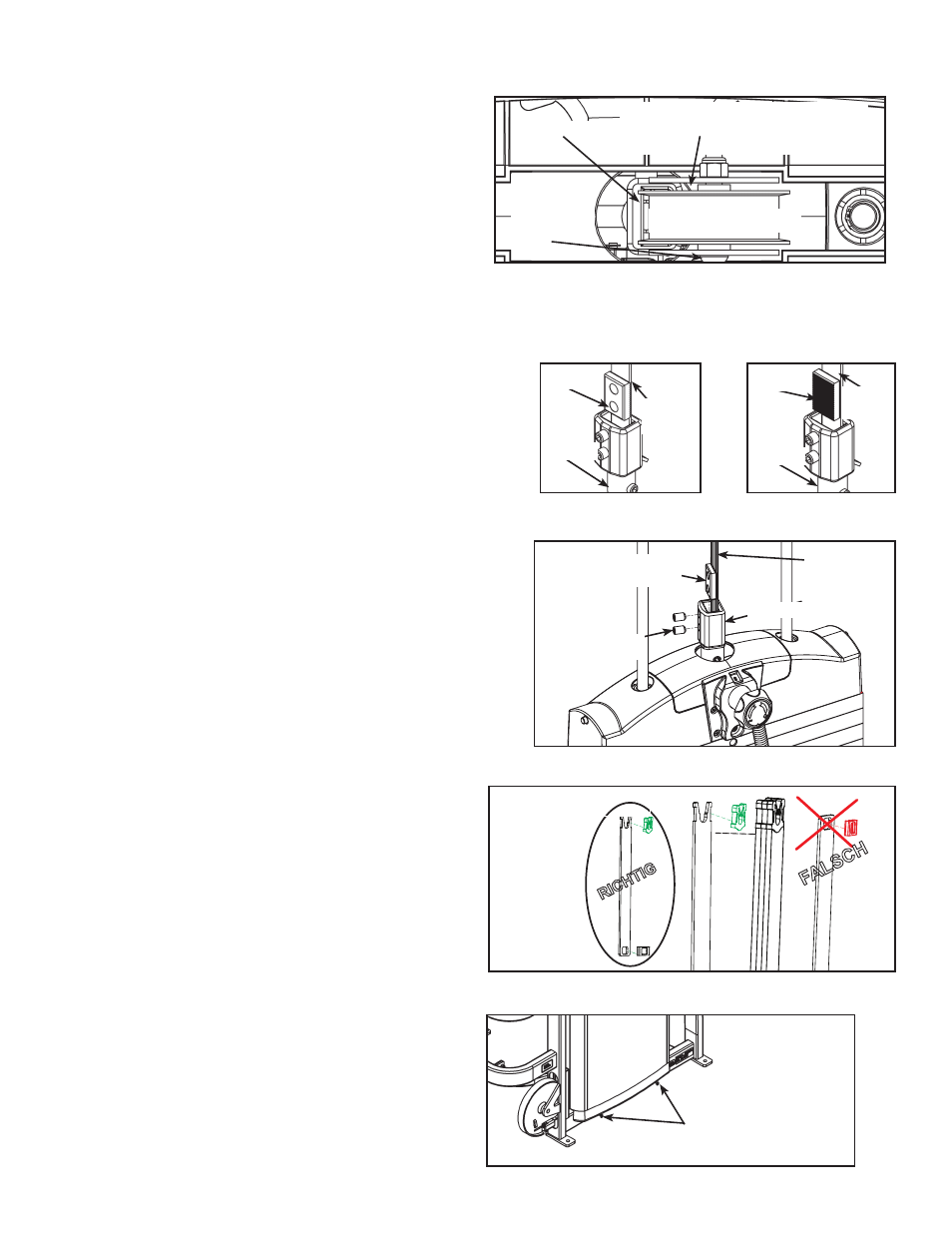

7. Verlegung des Bandriemens.
A. Überprüfen, ob der Bandriemen durch die Oberseite
der Riemenscheibenhalterung verlegt ist. Das Ende des
Bandriemens dann zum oberen Gewicht nach unten
verlegen.
B. Das obere Gewicht vorsichtig anheben und überprüfen,
ob die Position der Riemenklammer (am oberen Gewicht)
ordnungsgemäß mit der oberen Riemenscheibenhalterung
(am Gerät) ausgerichtet ist. Siehe Abbildung 10.
C. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 11A dargestellt).
HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung
11B gezeigt).
E. Den Bandriemen straffen und mit den beiden Stellschrauben
an der Klammer befestigen. Siehe Abbildung 12.
HINWEIS: Die
Schrauben mit einem Drehmoment von 34 bis 40 Nm (300 bis
350 in-lbs) anziehen.
F. Den Gewichtssatz-Steckbolzen in jede Platte einführen,
um den ordnungsgemäßen Sitz zu gewährleisten.
G. Das obere Gewicht ohne ausgewählten Widerstand anheben
und absenken (um normales Training zu simulieren).
H. Von einer zweiten Person überprüfen lassen, ob der Bandriemen
gleichmäßig läuft und gerade von der Halterung der oberen
Riemenscheibe zur Bandriemenklammer des oberen Gewichts
verlegt ist.
I. Die sechs in Schritt 6B entfernten Stufengewichte wieder
installieren. Siehe Abbildung 13.
J. Den Stufengewicht-Wahlknopf so drehen, dass alle 15 lbs.
ausgewählt sind.
8. Hintere Verkleidungen installieren.
A. Die Verkleidung vorsichtig auf den beiden unteren
Schrauben positionieren. Siehe Abbildung 14.
Abbildung 12
Bandriemenklammer
Bandriemen
Einsatz der
Bandriemenklammer
Stellschrauben
Abbildung 13
Abbildung 14
Schraube
Richtige Riemenverlegung
Falsche Riemenverlegung
Obere Riemenscheibe
Abbildung 10 (Draufsicht von der Riemenscheibe auf die
Riemenklammer)
Bandriemen
Einsatz und Stellschrauben (nicht
abgebildet) sind auf dieser Seite zu
finden.
Stufen-
gewicht-
Wahl-
knopf
Schaft
Einsatz
Schaft
Einsatz
Abbildung 11A
Abbildung 11B
Band-
riemen
Band-
riemen
FALSCH
RICHTIG
Stufengewichte
